NVIDIA HGX B200的一些照片及其液冷板方案的思考
原创 云游四方 产品工程技术 2024年11月11日 20:23 浙江

NVIDIA HGX B200的一些照片

NVIDIA HGX B200 是NVIDIA推出的最新一代高性能计算平台，基于Blackwell GPU架构。它集成了多个先进的技术和组件，旨在提供卓越的计算性能和能效。

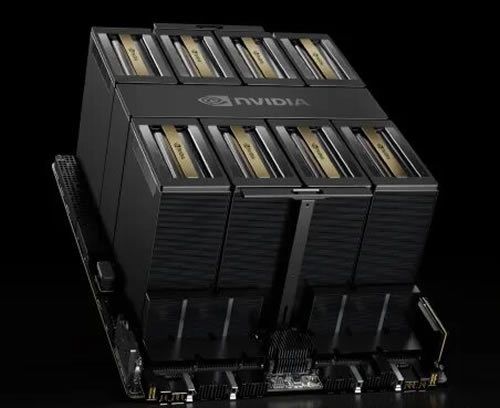

HGX B200风冷模组

使用了HGX B200风冷模组的整机高度达到了10U，其中HGX B200风冷模组的高度约占6U。

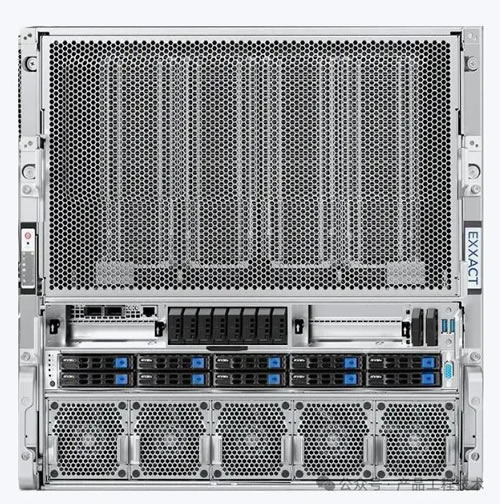

Exxact TensorEX 10U HGX B200 Server
6x 5250W Redundant (3 + 3) power supplies

SuperServer SYS-A22GA-NBRT（10U）
6x 5250W Redundant (3 + 3) power supplies

在 OCP 2024 全球峰会上展示了一些 NVIDIA HGX B200 的新照片。 与 NVIDIA HGX A100/H100/H200 相比，它的一大变化是 NVLink Switch芯片移到了组件的中心，而不是位于一侧。这最大限度地缩短了 GPU 和 NVLink Switch芯片之间的最大链接距离。NVLink Switch并且只有2个，而不是上一代的4个，且尺寸比上一代的明显变大。

在边缘侧的连接器附近是PCIe Retimer，而不是NVSwitch了。这些Retimer通常使用较小的散热器，因为它们的TDP大约在10-15W之间。

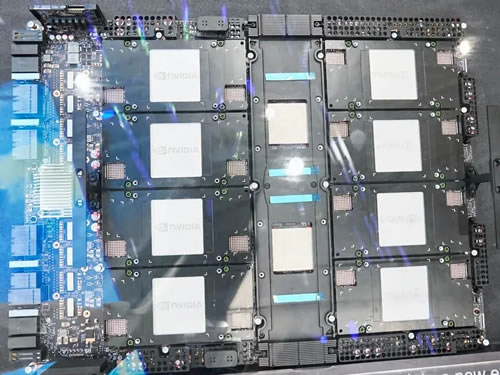

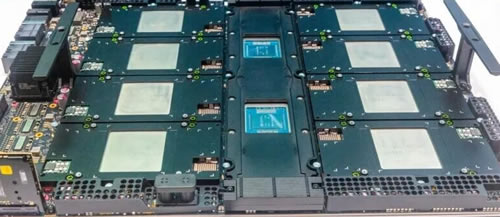

没有装散热器的HGX B200主板-1

没有装散热器的HGX B200主板-2

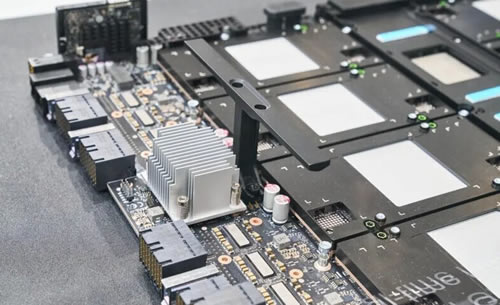

HGX B200主板上Retimer芯片散热器

在EXAMAX连接器的上表面的丝印显示这是一块 Umbriel GB200 SXM6 8 GPU 底板，部件编号为：675-26287-00A0-TS53。仔细观察，发现Retimer芯片厂家为Astera Labs。

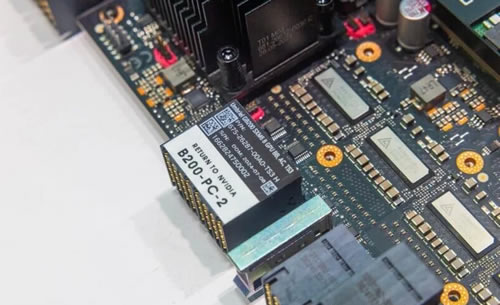

NVIDIA HGX B200部件编号信息

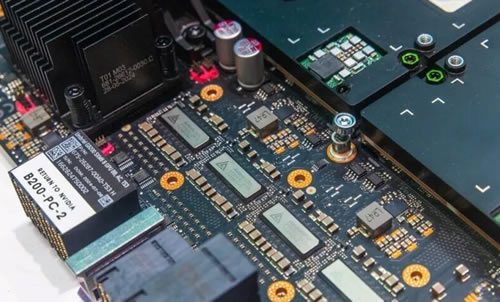

NVIDIA HGX B200 Astera Labs Retimer芯片放大图

HGX B200主板整体芯片的外围均有一层黑色的铝合金材质的安装框架，用于固定散热器和黏贴导热材料用。

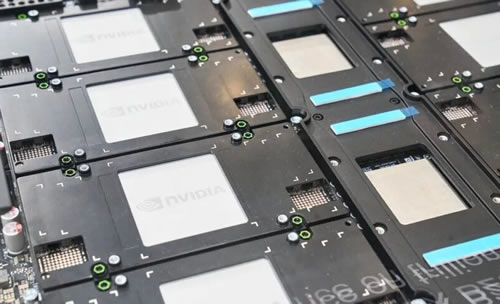

NVIDIA HGX B200主板散热器安装框架

下面是在2024年 OCP全球峰会上展示的 NVLink Switch 芯片。

NVIDIA HGX B200 NVLink Switch芯片放大图

HGX B200液冷板方案的思考

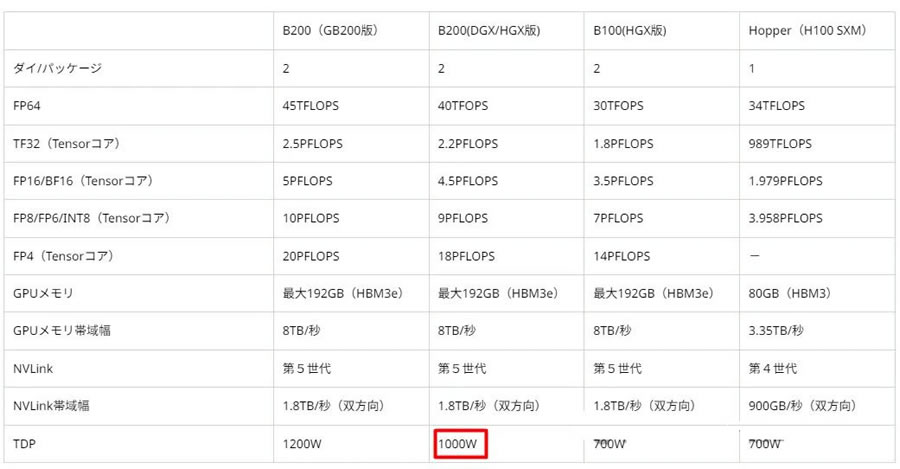

NVIDIA为B200设定了两个TDP，1200W和1000W，前者定位液冷，后者定位风冷。此外，B100 还提供与之前的 H100 SXM 相同的 700W 范围，允许 OEM 制造商重复使用 700W 的风冷设计。当然，TDP 限制越高，时钟频率和启用的算术单元数量就越高，从而提高性能。事实上，FP4（Tensor 核）的性能对于 B200/1200W为20PFLOPS，对于B200/1000W 为 18PFLOPS，对于B100/700W 为14PFLOPS。

OAI系统采用了4x2冷板（即水管）回路，蓝色即低温液体先流入OAM 1-4上面的冷板，（吸热升温一些）然后再流经OAM 5-8的冷板。这就像风冷散热中一排气流先后经过2个CPU的散热片。

相比之下，8x1冷板回路Layout则将低温液体直接平均分配到8个OAM，这样不会有一半OAM温度偏高的问题，但包括水管在内的成本应该也会高一些。

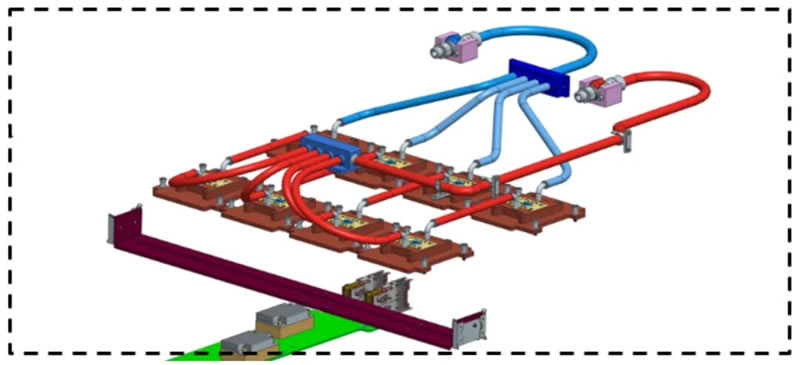

OAM 1.5规范中冷板组件4并2串示意图

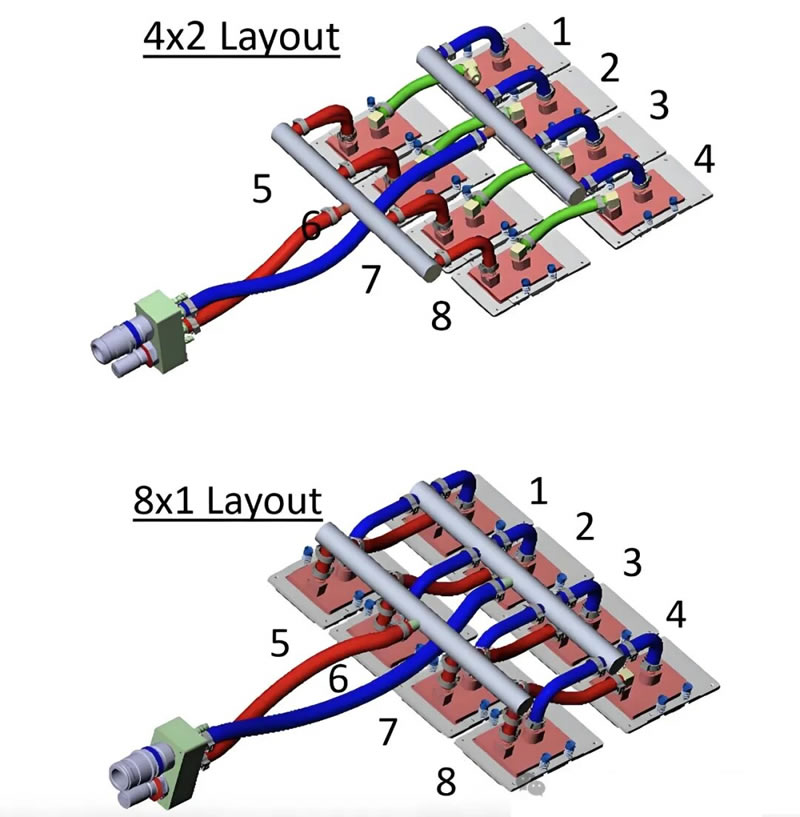

4并2串与 8*1方案

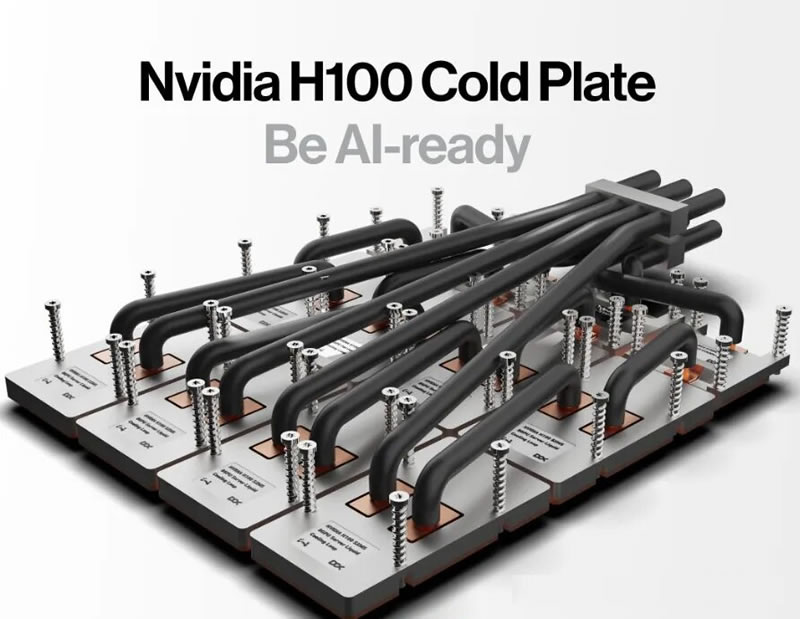

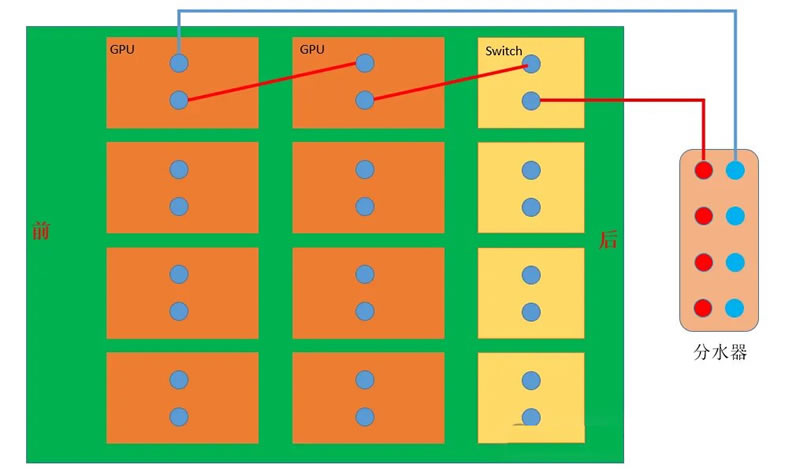

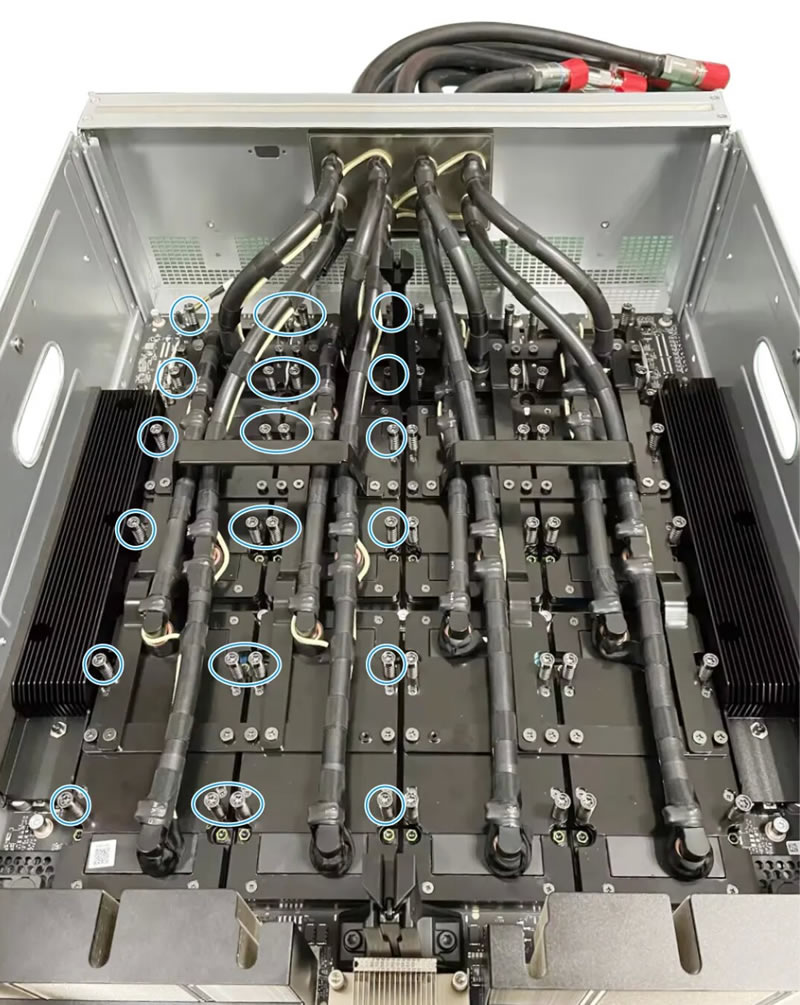

H100 8+4（4并3串方案）

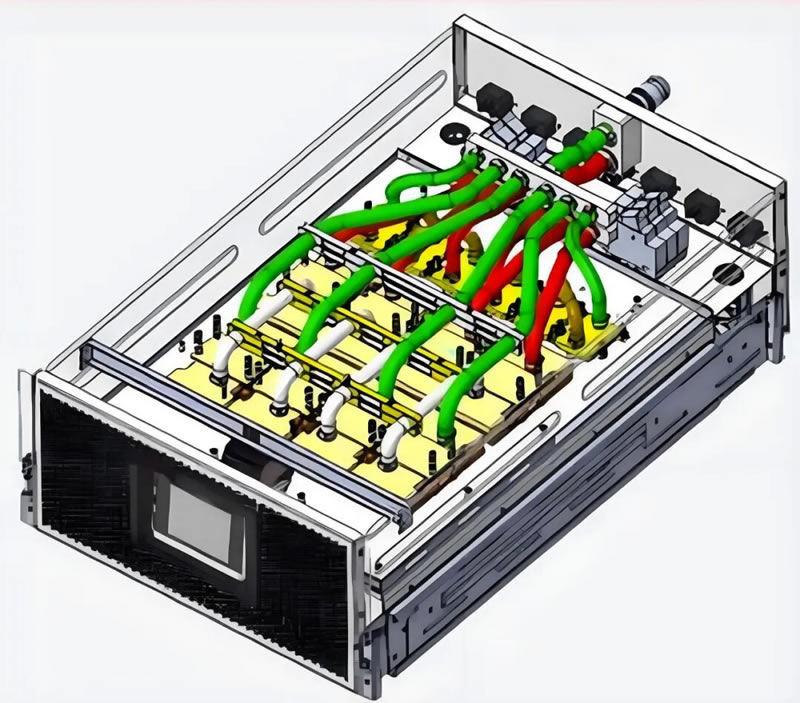

H3C R5500 G6 H100模组液冷4并3（2 GPU并+1Switch串）串

H100 8+4--GPU4并2串+Switch 2并2串

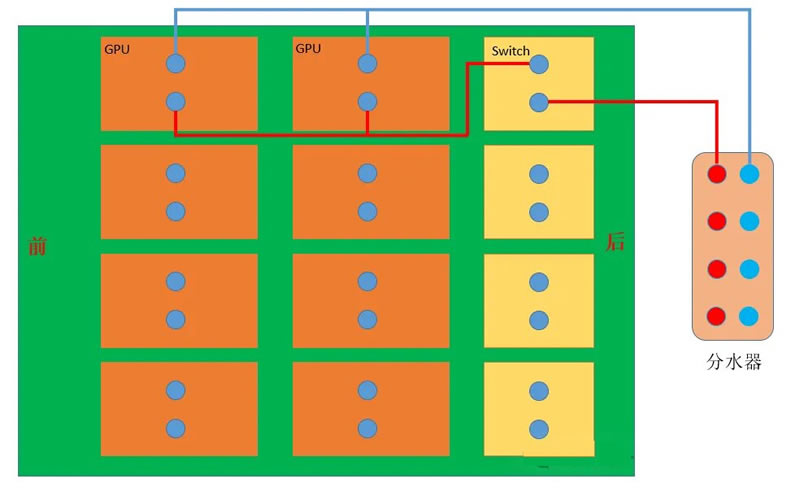

结合上述H100冷板方案，B200冷板方案思考如下：8个GPU和2个Switch共分为2组，上面4个GPU+1个Switch为一组，剩下的为另一组，两组液冷方案一样。每组冷板2进2出，上部2个GPU并联后与Switch串联，下部2个GPU也是并联后于相同的Switch串联，即Switch冷板上共4个进出水接头。

当然，分水器也可以设计为6进6出，即8个GPU用其中的4进4出，GPU采用4并2串的方案，2个Switch使用另外的2进2出，各自接到分水器上。此方案需要更多的考虑管路走线路径和空间的问题。但不论哪种方案，都需要经过详细的仿真评估和实际的整机结构设计而定。

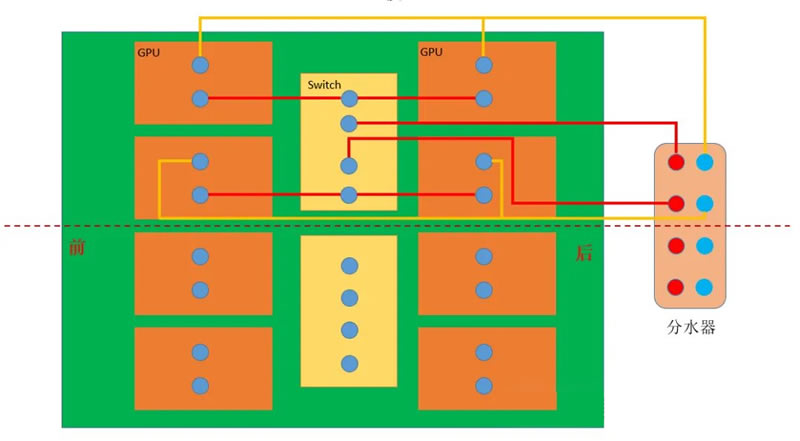

HGX B200冷板方案思考

以上方案为个人见解，欢迎大家交流。
