丹佛斯Hansen 通用盲插快换接头(UQDB)

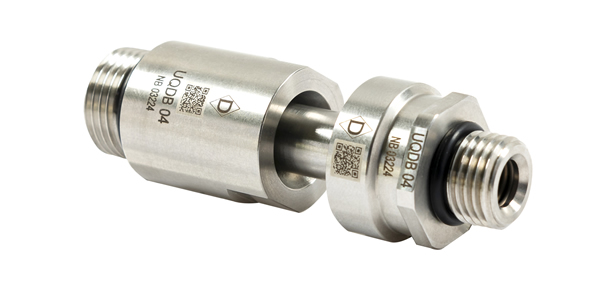

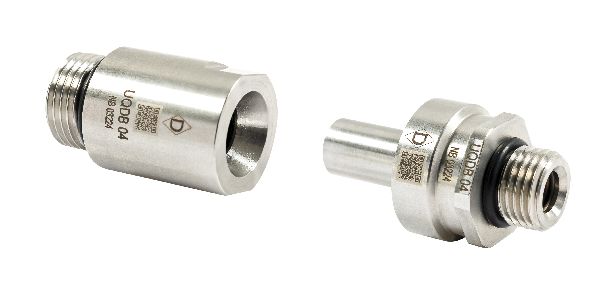

丹佛斯汉森通用快速断开盲插 （UQDB） 与 OCP（开放计算项目）社区一起设计，为数据中心的热管理应用设定了行业标准。丹佛斯 UQDB 提供自对准功能，有助于在访问或能见度受限的位置进行连接，并保证对每个联轴器进行 100% 的氦气泄漏测试。这种快速断开联轴器目前有 -4 号尺寸，但将在 2024 年晚些时候有 4 种不同尺寸（如 UQDB：UQDB02 / UQDB04 / UQDB06 / UQDB08）。Danfoss Hansen Universal Quick Disconnect Blind-Mate (UQDB) has been designed with OCP (Open Compute Project) Community to set industry standard for thermal management application in data centers.Danfoss UQDB offers a self-alignment feature to help connect in location with limited access or visibility and guarantees 100% helium-leak testing on every coupling.This quick disconnect coupling is available in size -4 right now, but will have 4 different sizes (as the UQDB02 / UQDB04 / UQDB06 / UQDB08 ) later in 2024.
产品信息
型号 #：丹佛斯汉森通用快速断开盲插 （UQDB）
贡献信息
冷板规格：
英特尔通用快速断开盲插 （UQDB） 规范
产品特征

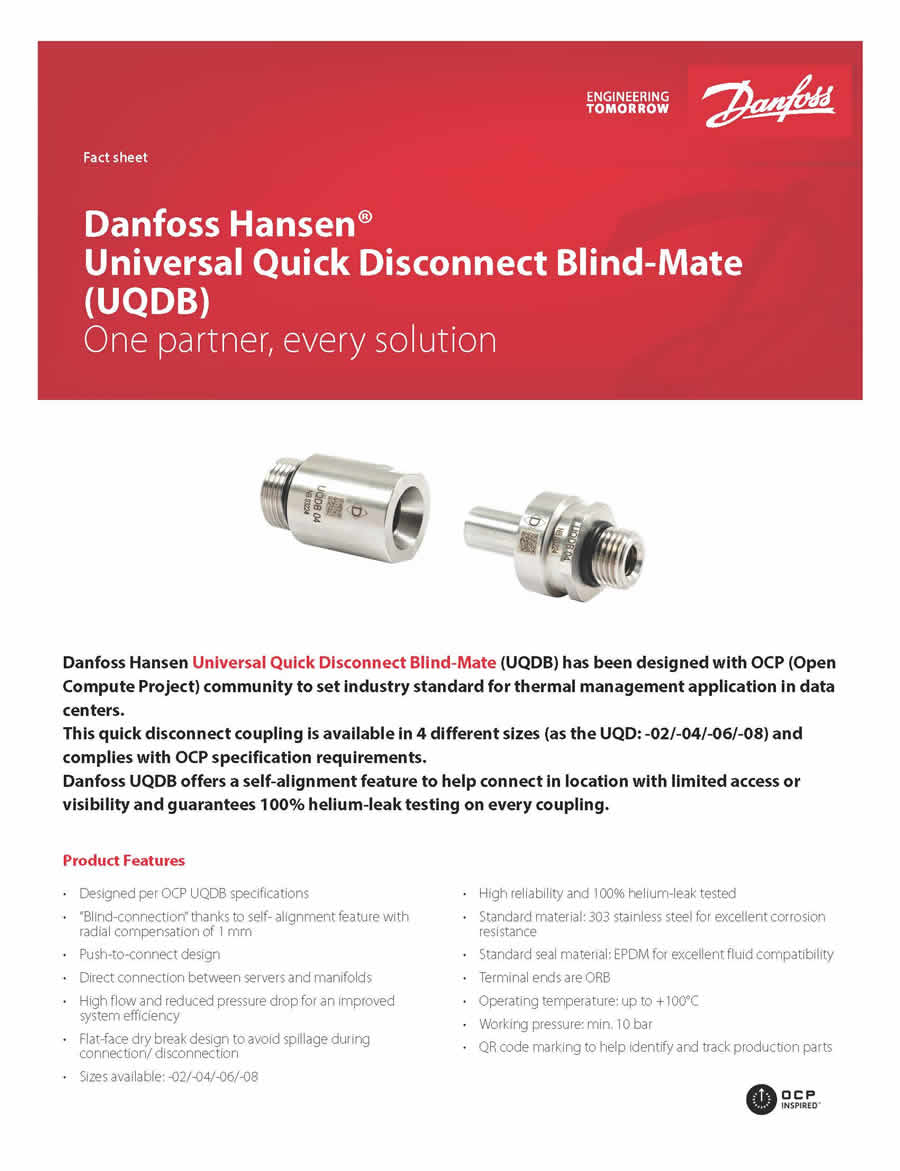

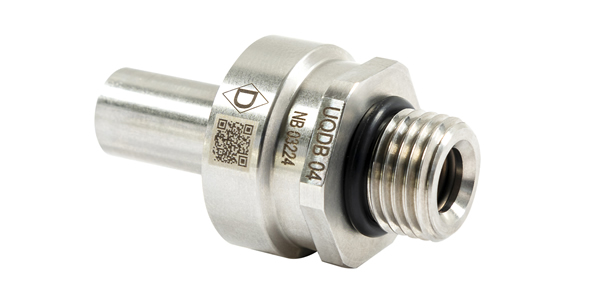

丹佛斯 Hansen 通用盲插快换接头(UQDB)
- 根据OCP UQDB规范设计
- “盲连接”，得益于具有1mm径向补偿量的自对准功能
- 单手推入设计
- 服务器和歧管之间的直接连接
- 高流量，低压降，提高系统效率
- 平面干分离设计，避免连接/断开时溢出
- 可供尺寸：-02/-04/-06/-08
- 高可靠性和100%氦气泄漏检测
- 标准材料：不锈钢，具有出色的耐腐蚀性
- 标准密封材料：三元乙丙橡胶，具有优异的流体兼容性
- 端口连接螺纹ORB，其它螺纹可供。
- 工作温度：10°C - 65°C (50°F - 149°F)
- 工作压力：最低10bar
- 二维码标记，有助于识别和追踪生产零件

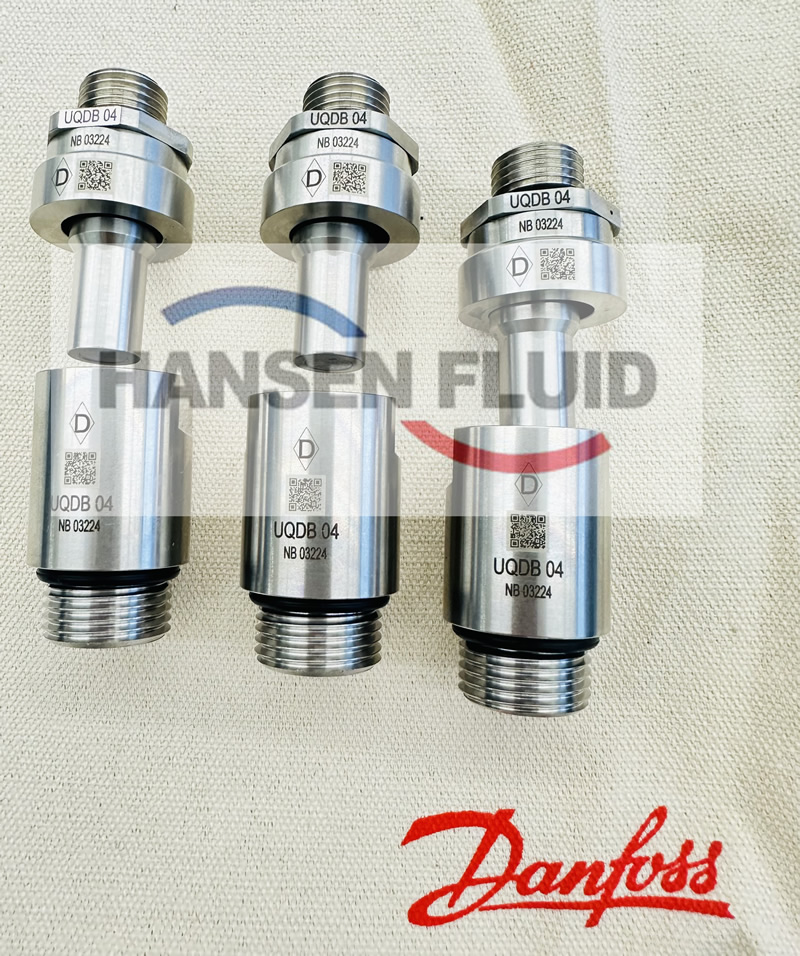

Danfoss Hansen Universal Quick Disconnect Blind-Mate UQDB
丹佛斯汉森通用快速断开盲插 UQDB接头
丹佛斯 Hansen 通用盲插快换接头 （UQDB）是与OCP（开源计算项目）社区共同设计的，旨在为数据中心的热管理应用设定行业标准。这种快换接头有4种不同尺寸（如UQD:-02/-04/-06/-08），符合OCP规范要求。
Danfoss UQDB提供了自对准功能，有助于在有限的通道或可见性下进行连接，并保证对每个接头进行100%的氦气泄漏检测。

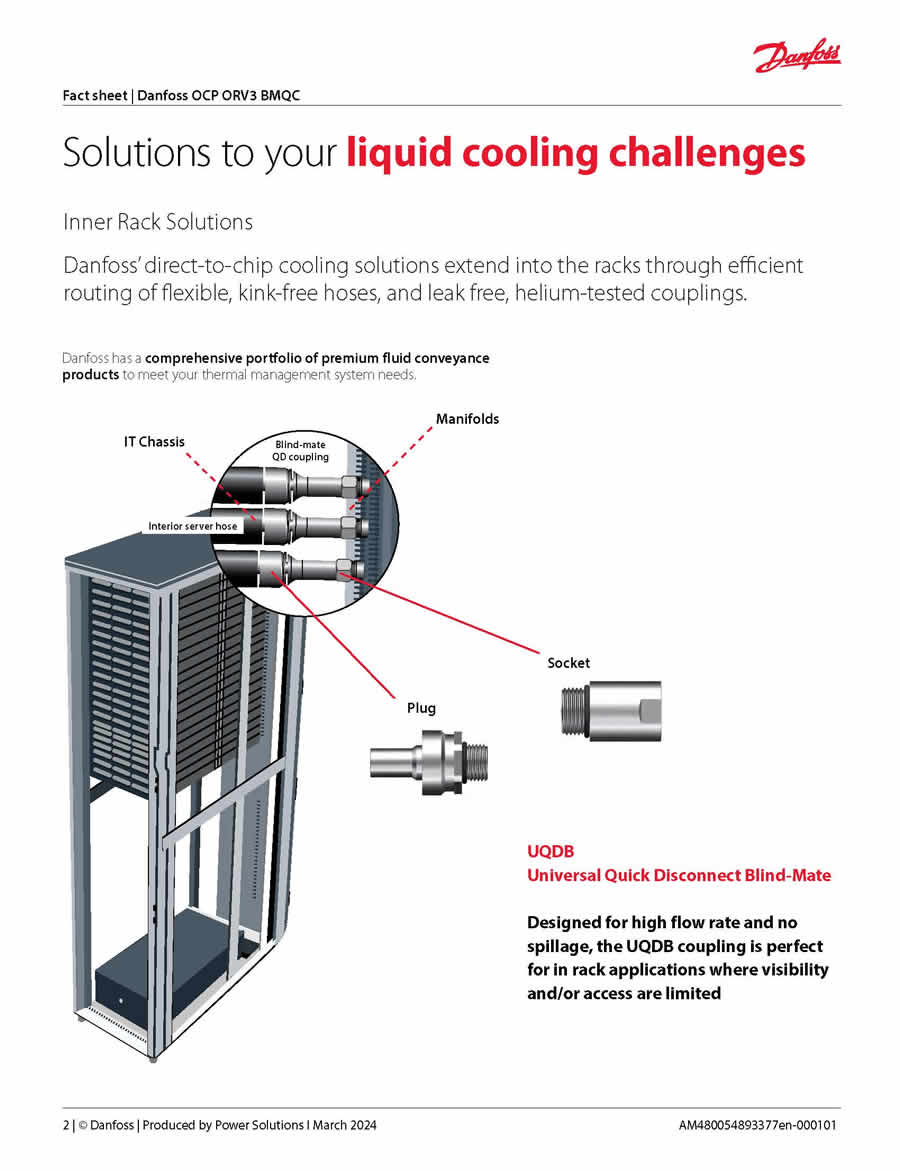

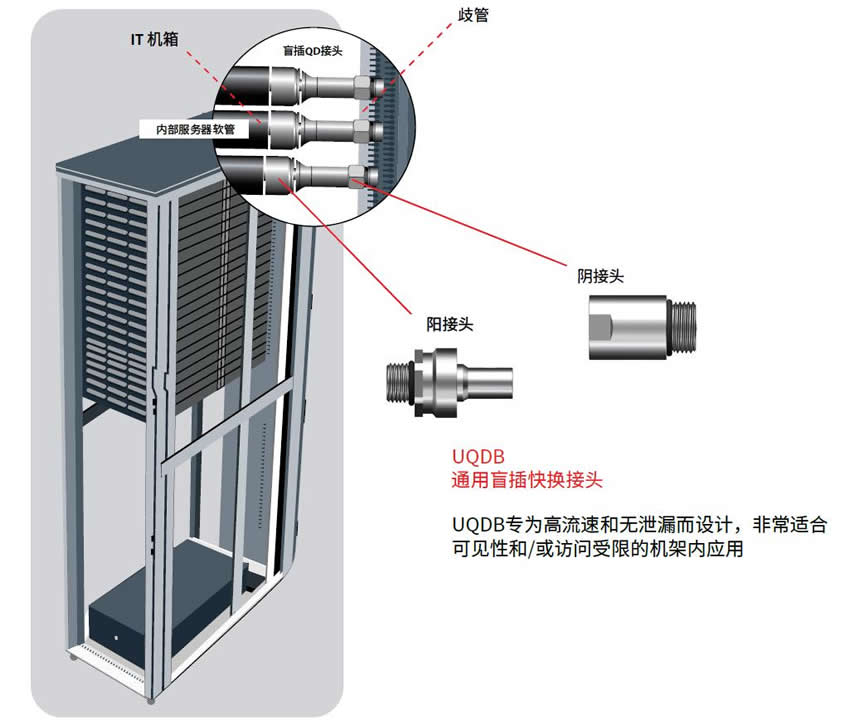

液体冷却难题的解决方案
内部机架解决方案
Danfoss的直接芯片冷却解决方案通过灵活、无扭结的软管和经过氦气检测
的无泄漏接头的有效延伸到机架中。
Danfoss拥有全面的优质流体输送产品组合，以满足您的热管理系统需求。

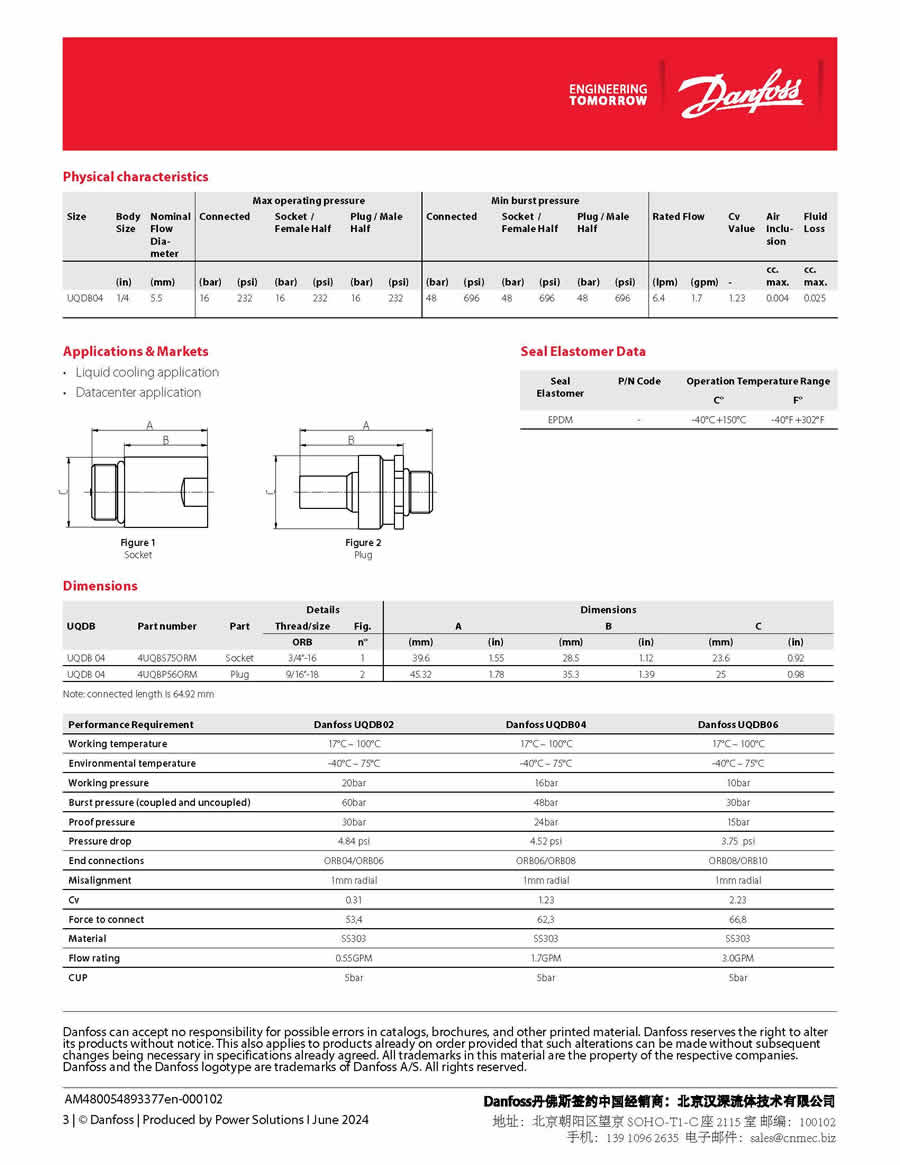

物理特性
| 规格 |
本体尺寸（in） |
本体尺寸（mm） |
标称流量直径（mm） |
最高工作压力 - 连接后（bar） |
最高工作压力 - 阴接头（bar） |
最高工作压力 - 阳接头（bar） |
最低爆破压力 - 连接后（bar） |
最低爆破压力 - 阴接头（bar） |
最低爆破压力 - 阳接头（bar） |
额定流量（lpm） |
额定流量（gpm） |
Cv 值 |
空气裹入 max（cc） |
流体溢出 max（cc） |
偏差补偿（径向，mm） |
| UQDB02 |
1/8 |
2.8 |
- |
20 |
20 |
20 |
60 |
60 |
60 |
2.1 |
0.55 |
0.31 |
0.04 |
0.02 |
1 |
| UQDB04 |
1/4 |
5.5 |
- |
16 |
16 |
16 |
48 |
48 |
48 |
6.4 |
1.7 |
1.22 |
0.04 |
0.025 |
1 |
| UQDB06 |
3/8 |
6.3 |
- |
10 |
10 |
10 |
30 |
30 |
30 |
11.36 |
3 |
2.23 |
0.093 |
0.035 |
1 |
| UQDB08 |
1/2 |
7.9 |
- |
10 |
10 |
10 |
30 |
30 |
30 |
17.8 |
4.7 |
3.76 |
0.096 |
0.044 |
1 |
密封弹性体数据
| 密封弹性体 |
工作温度范围（℃） |
工作温度范围（℉） |
| EPDM |
-40℃~+150℃ |
-40℉~+302℉ |
| 规格 |
阳接头推荐（ORB 规格） |
阳接头扭矩（N.m） |
阴接头推荐（ORB 规格） |
阴接头扭矩（N.m） |
| UQDB02 |
7/16-20 UNF-2A |
9-10 |
9/16-18 UNF-2A |
15-17 |
| UQDB04 |
9/16-18 UNF-2A |
15-17 |
3/4-16 UNF-2A |
25-28 |
| UQDB06 |
3/4-16 UNF-2A |
25-28 |
7/8-14 UNF-2A |
30-33 |
| UQDB08 |
7/8-14 UNF-2A |
30-33 |
1 1/16-12 UNF-2A |
48-53 |

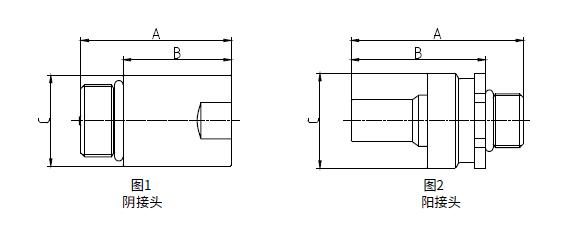

OCP UQDB 规格 |
件号 |
类型 |
螺纹 / 尺寸
（ORB） |
图号
n° |
尺寸 A
（mm） |
尺寸 A
（in） |
尺寸 B
（mm） |
尺寸 B
（in） |
尺寸 C
（mm） |
尺寸 C
（in） |
E2E 长度
（mm） |
| UQDB02 |
2UQB5560RM |
阴接头 |
9/16"-18 |
1 |
33.6 |
1.32 |
23.6 |
0.93 |
20 |
0.79 |
35.8-37.2 |
| UQDB02 |
2UQB440RM |
阳接头 |
7/16"-20 |
2 |
36.1 |
1.42 |
27 |
1.06 |
20 |
0.79 |
35.8-37.2 |
| UQDB04 |
4UQB5750RM |
阴接头 |
3/4"-16 |
1 |
39.6 |
1.55 |
28.5 |
1.12 |
23.6 |
0.92 |
44.0-45.4 |
| UQDB04 |
4UQB560RM |
阳接头 |
9/16"-18 |
2 |
45.32 |
1.78 |
35.3 |
1.39 |
25 |
0.98 |
44.0-45.4 |
| UQDB06 |
6UQB5870RM |
阴接头 |
7/8"-14 |
1 |
44.4 |
1.74 |
31.7 |
1.24 |
28.4 |
1.11 |
47.5-48.9 |
| UQDB06 |
6UQB750RM |
阳接头 |
3/4"-16 |
2 |
49.9 |
1.96 |
38.9 |
1.53 |
28.4 |
1.11 |
47.5-48.9 |
| UQDB08 |
8UQB51060RM |
阴接头 |
1 1/16"-12 |
1 |
50.7 |
2 |
35.6 |
1.4 |
31.3 |
1.23 |
51.8-53.2 |
| UQDB08 |
8UQB5870RM |
阳接头 |
7/8"-14 |
2 |
55.6 |
2.19 |
42.9 |
1.69 |
31.3 |
1.23 |
51.8-53.2 |
| OCP UQDB size |
Part number |
Order number |
Part |
Material |
Thread/size (ORB) |
Fig. n° |
Dimensions A (mm) |
Dimensions A (in) |
UQDB02 |
2UQBS560RM |
2UQBS560RM |
Socket |
SS303 |
9/16-18 |
1 |
33.6 |
1.32 |
UQDB02 |
2UQBP440RM |
2UQBP440RM |
Plug |
SS303 |
7/16-20 |
2 |
36.1 |
1.42 |
UQDB04 |
4UQBS750RM |
4UQBS750RM |
Socket |
SS303 |
3/4"-16 |
1 |
39.6 |
1.55 |
UQDB04 |
4UQBP560RM |
4UQBP560RM |
Plug |
SS303 |
9/16-18 |
2 |
45.32 |
1.78 |
UQDB06 |
6UQBS870RM |
6UQBS870RM |
Socket |
SS303 |
7/8"-14 |
1 |
44.6 |
1.74 |
UQDB06 |
6UQBP750RM |
6UQBP750RM |
Plug |
SS303 |
3/4"-16 |
2 |
49.9 |
1.96 |
UQDB08 v2 |
8UQBS1060RMV2 |
11367197 |
Socket |
SS303 |
1 1/16"-12 |
3 |
50.66 |
2 |
UQDB08 v2 |
8UQBS1060RMV2 |
11368123 |
Socket |
SS304 |
1 1/16"-12 |
3 |
50.66 |
2 |
UQDB08 |
8UQBP870RM |
8UQBP870RM |
Plug |
SS303 |
7/8"-14 |
2 |
55.6 |
2.19 |
| Dimensions B (mm) |
Dimensions B (in) |
Dimensions C (mm) |
Dimensions C (in) |
Dimensions D (mm) |
Dimensions D (in) |
E2E length (mm) |
E2E length (in) |
| 23.6 |
0.93 |
20 |
0.79 |
- |
- |
35.8-37.2 |
1.41-1.47 |
| 27 |
1.06 |
20 |
0.79 |
- |
- |
35.8-37.2 |
1.41-1.47 |
| 28.5 |
1.12 |
23.6 |
0.92 |
- |
- |
44.0-45.4 |
1.73-1.79 |
| 35.3 |
1.39 |
25 |
0.98 |
- |
- |
44.0-45.4 |
1.73-1.79 |
| 17.1 |
0.68 |
28.4 |
1.11 |
- |
- |
47.5-48.9 |
1.87-1.93 |
| 38.9 |
1.53 |
28.4 |
1.11 |
- |
- |
47.5-48.9 |
1.87-1.93 |
| 35.56 |
1.4 |
33 |
1.3 |
29.8 |
1.17 |
50.9-51.9 |
2.00-2.04 |
| 35.56 |
1.4 |
33 |
1.3 |
29.8 |
1.17 |
50.9-51.9 |
2.00-2.04 |
| 42.9 |
1.69 |
31.3 |
1.23 |
- |
- |
51.8-53.2 |
2.04-2.09 |
应用与市场
- 液体冷却应用
- 数据中心应用
Danfoss Hansen Universal Quick Disconnect Blind-Mate (UQDB) has been designed with OCP (Open Compute Project) Community to set industry standard for thermal management application in data centers.Danfoss UQDB offers a self-alignment feature to help connect in location with limited access or visibility and guarantees 100% helium-leak testing on every coupling.
This quick disconnect coupling is available in size -4 right now, but will have 4 different sizes (as the UQDB02 / UQDB04 / UQDB06 / UQDB08) later in 2024.
Product Information
Model #: Danfoss Hansen Universal Quick Disconnect Blind-Mate UQDB
Contribution Information
Cold Plate Specifications:
Intel Universal Quick Disconnect Blind-Mate (UQDB) Specification
应用
- 数据中心
- 高性能计算机
- 网络交换机
- 电子设备（电子元件液冷）
- 超级计算机
- 热管理
- 机架系统
- 信息技术设备冷却
2023 OCP Global Summit for the latest ORv3 Blind Mate QC Updates
LATEST NEWS & UPDATES
Now Available!
OCP ORv3 Blind Mate Samples!
Contact us to request yours today!

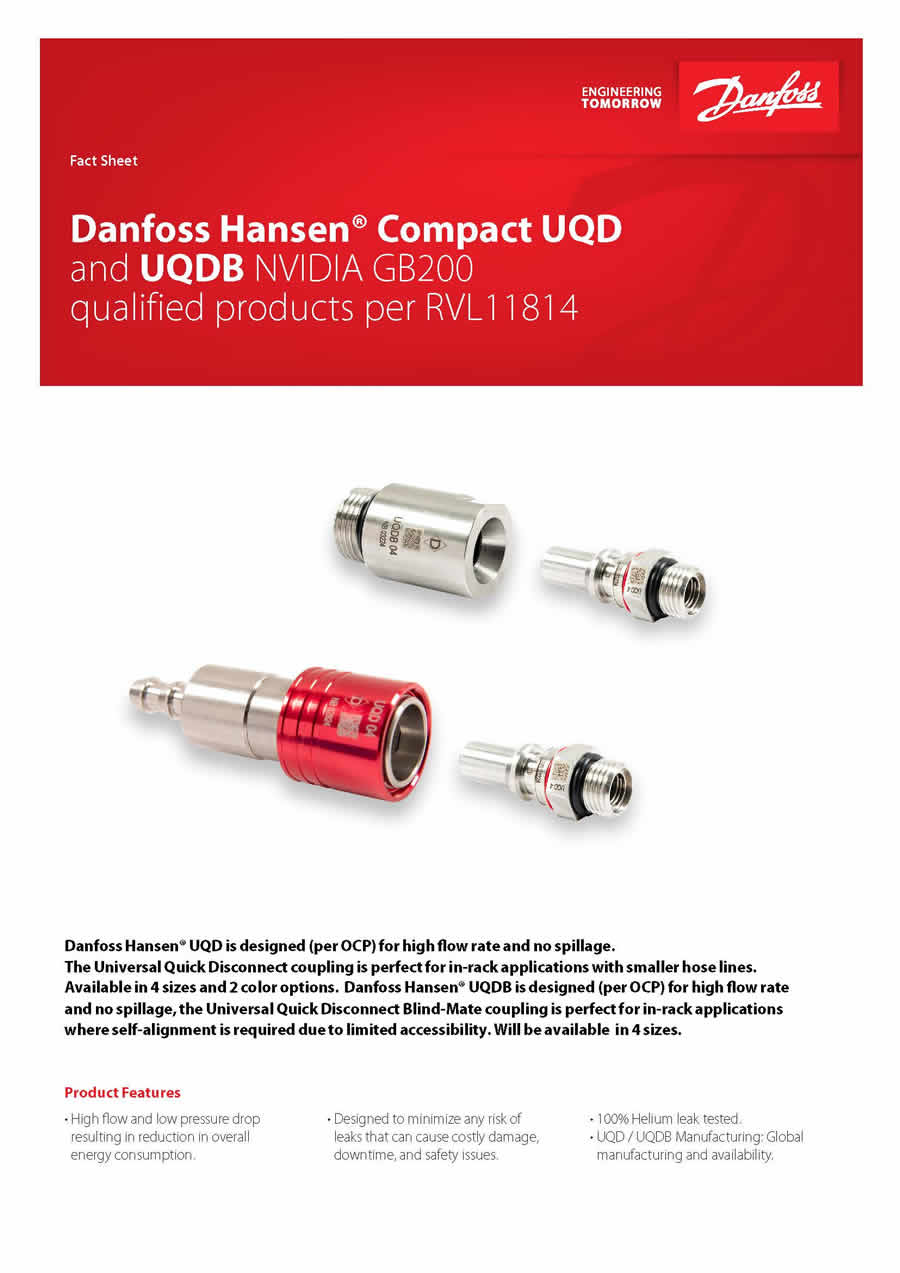

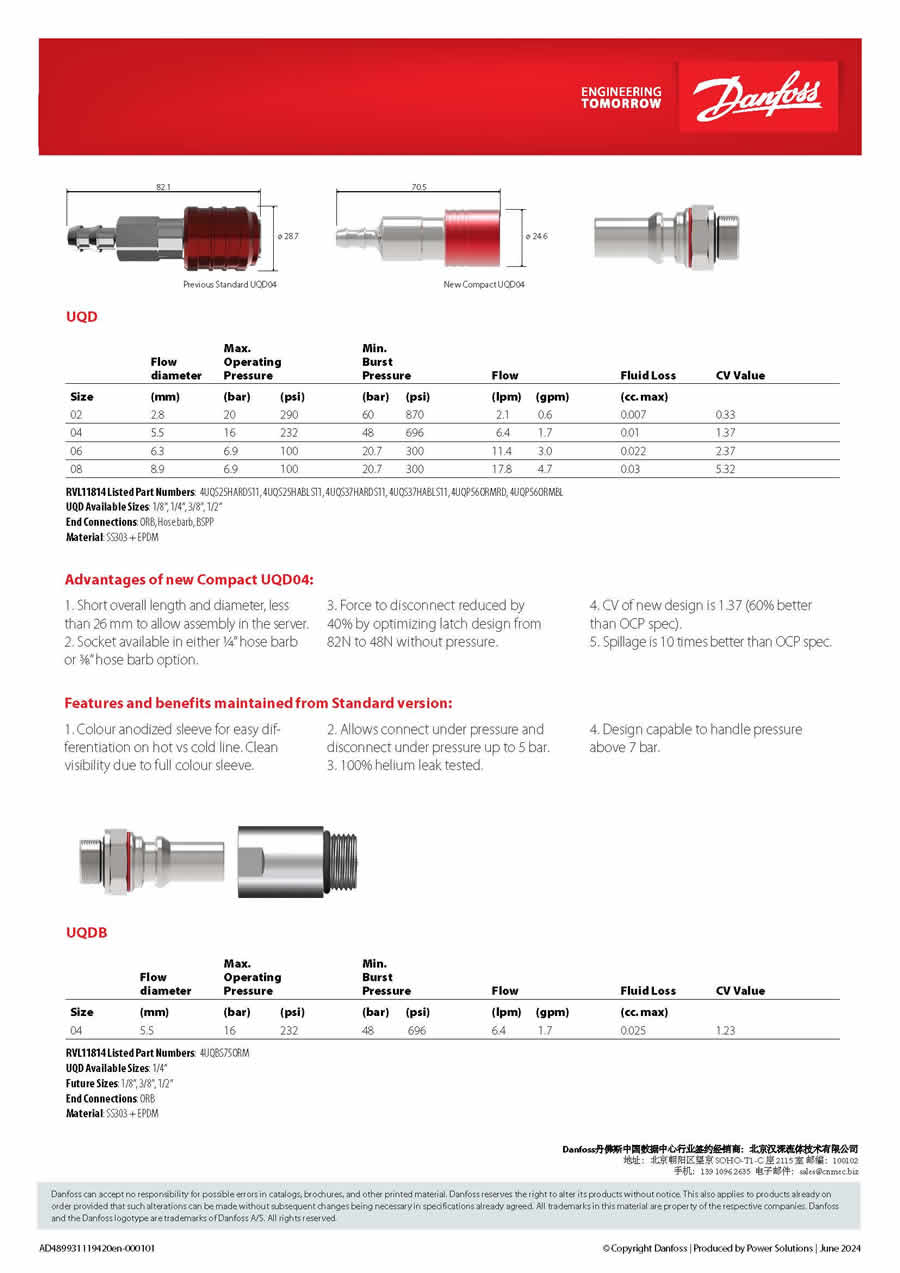

Danfoss Hansen Compact UQD and UQDB NVIDIA GB200 qualified products per RVL11814
