液冷系统一体化解决方案集成 Liquid cooling system integration
数据中心的液冷技术 绿色数据中心迈入 “液冷时代”

随着人工智能和大模型等新兴技术的发展，数据中心对技术的要求不断提高，芯片性能快速迭代，给节能和散热带来了新的挑战。液冷技术可帮助数据中心在提高性能的同时减少能耗和碳排放，已成为数据中心未来发展的新趋势。随着处理密集型计算应用的不断增长，数据中心运营商正在评估液冷技术。到 2026 年，液冷市场将达到 30 亿美元，这是由于组织将采用更多的云服务、使用人工智能 (AI) 来推进高级分析和自动决策，并启用区块链和加密货币应用等。

目前，数据中心支持超过 20 千瓦 (kW) 的机架功率要求，但市场上的功率要求将达到 50 kW 或更高。相比于上一代架构，更新一代的中央处理单元 (CPU) 和图形处理单元 (GPU) 具备更高的热功率密度。此外，服务器制造商正在将更多的 CPU 和 GPU 打包到每个机架中，以满足对高性能计算和 AI 应用的加速需求。风冷技术处理正在暴露其局限性。风冷系统根本无法以高效、可持续的方式冷却这些高密度机架。

因此，数据中心运营商正在研究其液冷技术。液冷利用水或其他流体较高的热传导特性，来支持高效经济的高热密度机架冷却，其效率比使用风冷高 3000 倍。长期以来，液冷技术在大型机和游戏应用中得到验证，目前正在不断扩展，力争保护世界各地数据中心的机架式服务器。

汉深流体公司融合丹佛斯的一系列的资源，以帮助您了解液冷所带来的挑战、机遇和技术要求。这些资源将帮助您决定如何在数据中心覆盖区应用和扩展液冷技术。为用户提供液冷全生命周期服务，让数据中心绿色升级，助力用户达成双碳目标。我们提供的产品包含:标准紧固件、固定和夹紧紧固件、卡接紧固件、螺纹嵌套、密封堵头、接头快拧、快速接头、流体管理、功能性元件等。广泛应用于液压、气体、电子、汽车、计算机、工业水冷散热设备、数据中心液冷及其他类型的液体冷却系统、医疗器械、机器人制造、和电气工程机械及其他工业设备制造等行业。

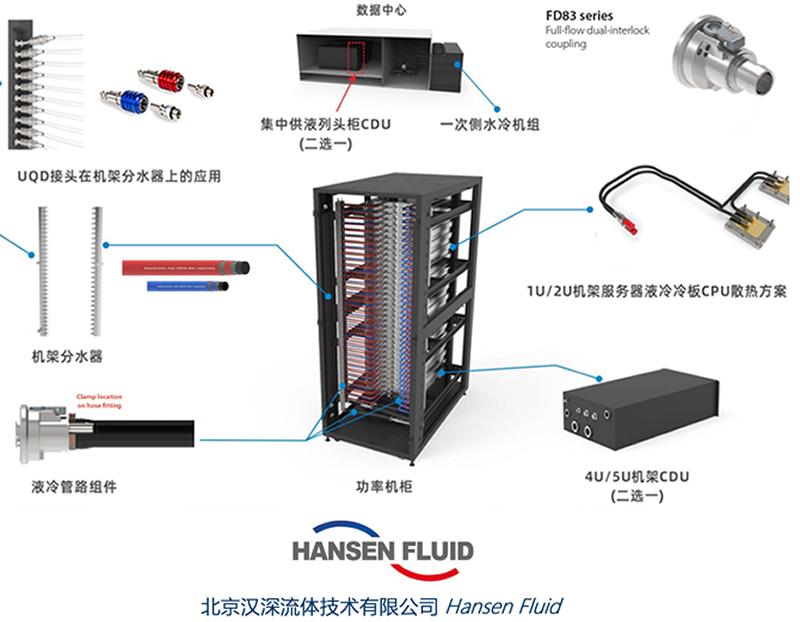

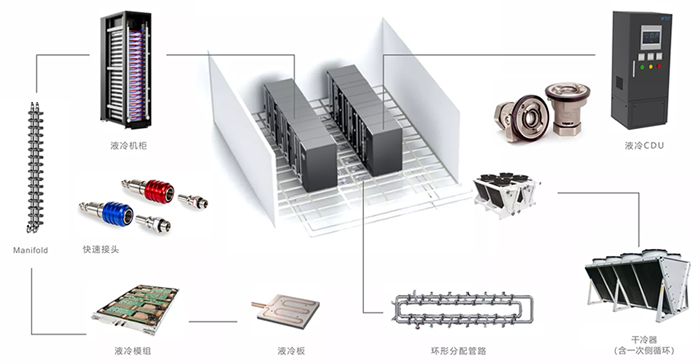

液冷系统主要包括五部分：液冷服务器、液冷机柜、Manifold（分水管）、PDU（Power Distribution Unit，电源分配单元）以及CDU（Coolant Distribution Unit，冷液分配装置）。液冷系统主要包括五部分：液冷服务器、液冷机柜、Manifold（分水管）、PDU（Power Distribution Unit，电源分配单元）以及CDU（Coolant Distribution Unit，冷液分配装置）。

Manifold 分水器 分水管

产品简介 ： Manifold分集水岐管主要用于连接液冷机柜CDU与冷板之间的主管路

产品特点

- 耐腐蚀性强、强度高
- 分为单排管与双排管，根据用户不同需求适用。
- 超高精密度制造;两分管位置精度+01mmc
- 激光焊与人工焊结合，外形美观。

液冷系统主要包括五部分：液冷服务器、液冷机柜、Manifold（分水管）、PDU（Power Distribution Unit，电源分配单元）以及CDU（Coolant Distribution Unit，冷液分配装置）。

什么是Manifold

液冷Manifold是一种用于散热的管道装置。通过特定的管道设计和结构，将冷却液体作为冷却介质，通过管道高效的分流至各个需要冷却的服务器或设备，使其温度降低，保证设备正常稳定运行。其内部通道设计精确，确保冷却液体能够均匀、快速地流过每个散热单元，有效带走热量，降低设备温度。

液冷Manifold特性

Manifol的设计和制造需要高度的精度和工艺水平。其内部通道需要精确控制尺寸和形状，以确保冷却液体的均匀分布和高效流动。同时，液冷Manifold的材料选择也非常重要，需要选择耐腐蚀、高强度、导热性能好的材料。Manifold是液冷系统中不可或缺的一部分，具有高效散热、低噪音、可扩展性和可维护性等优点。

Manifold的优势

散热效率高：液冷系统采用液体介质进行热传导，散热效率高于空气介质，大幅提升散热效果。
稳定性强：洁净车间生产装备配，所有产品均100%氦检有效防止泄露。
扩展性强：可根据需求分为单排管和双排管。
部署维护简单：具备自动排气功能可在线维护。
液冷Manifold是液冷系统中不可或缺的一部分，其他部分如液冷服务器、液冷机柜、PDU和CDU等协同工作，共同维护着系统的稳定运行。

CDU（Coolant Distribution Unit，冷液分配装置）

冷量温控单元（Cooling Dispensing Unit ）作为液冷的重要组成部分，其核心主要由换热器构成，用于将二次侧（服务器侧）的热量交换到一次侧（冷却塔侧），再搭配水箱、水泵、过滤网、传感器等，构成相对独立的模块化的热交换模块。其作用如下：

防止凝露：使输配给电子设备的冷液温度高于空气露点温度
隔离：将一、二次侧冷却介质隔离开，提高机房安全性
用冷液的灵活性：采用CDU对环路进行分离，为用户提供了使用任何冷液的灵活性
温度控制：CDU拥有的单独回路能让电子设备以期望温度运行

精准温控，全变频运行;自适应供液，按需输配; 集成定压、补液、介质纯化等功能智能控制，提供液冷系统整体控制。

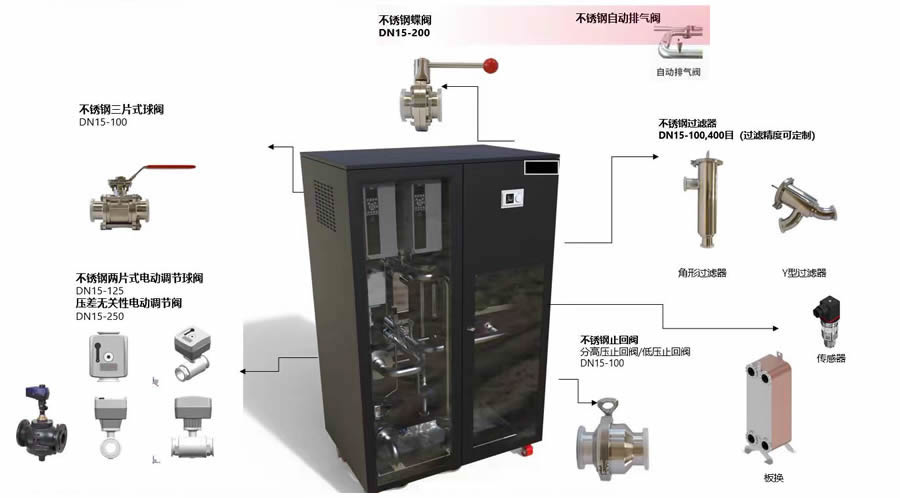

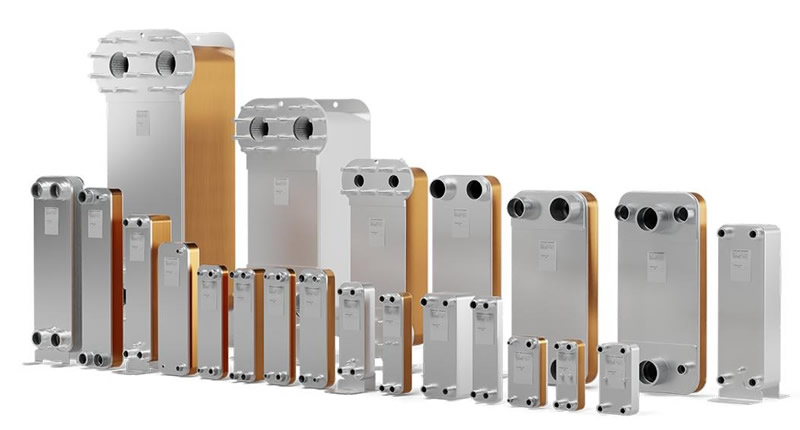

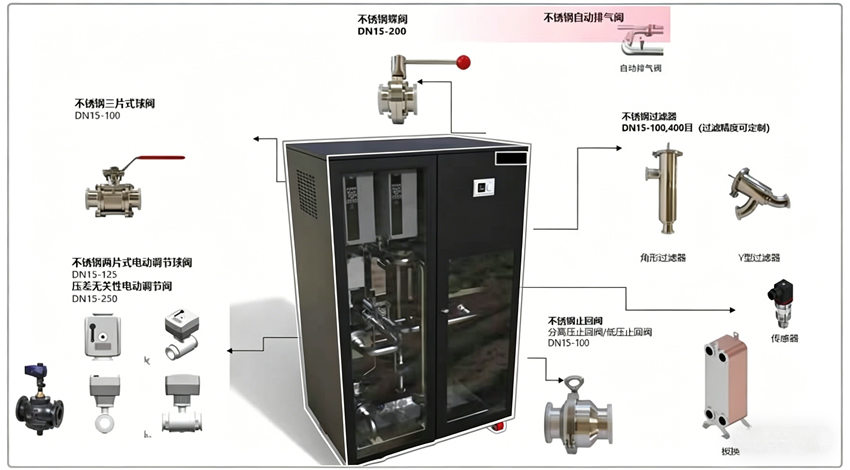

数据中心 CDU（Coolant Distribution Unit，冷却液分配单元）阀门及板式换热器解决方案
Data Center CDU (Coolant Distribution Unit) Valve & Plate Heat Exchanger Solutions

液冷CDU用不锈钢电动调节球阀是一种专为数据中心冷却系统设计的精密控制阀，其阀体采用304不锈钢以耐受乙二醇溶液、去离子水等冷却介质 通过卡箍连接与管道链接；它具备等百分比流量特性与快速执行能力，精确调节一次侧冷水量以实现二次侧供液温度稳定；同时该阀门执行器通过10万次寿命测试、IP54高防护等级及断电保持功能(断电状态可选全开和保持)，保障7X24小时连续运行，是承载精准温控与系统可靠性的核心执行部件。

CHS-09系列是一款不锈钢过滤器，是一种用于系统的过滤设备，它以不锈钢为主要材质，具有良好的耐腐蚀性和结构稳定性，能有效过滤液体中的杂质，保证系统的正常运行。分为Y型和角形两种结构形式。不锈钢过滤器通过内置滤芯对液体中的杂质进行物理拦截。当含杂质的冷却液体通过过滤器时，杂质被截留在滤芯表面或内部，洁净的液体从出口排出。

全不锈钢止回阀。可提供快夹式连接。且可以根据卡箍的类型，灵活的选择低压卡箍或高压卡箍。CHS-111:不锈钢快夹止回阀(重载卡箍）CHS-113:不锈钢快夹止回阀(低压卡箍）适配压力等级PN10；公称直径覆DN15~DN100；全范围，适配不同流量的管路场景。材质选择上，通体采用优质不锈钢，兼具高强度力学性能与优异耐腐蚀性，可长期耐受介质侵蚀，延长产品使用寿命。内部粗糙度<0.8μm，有效减少介质附着，降低微生物腐蚀风险，同时减小摩擦损耗，外观更显精密质感。外部粗糙度<1.6um，表面细腻平整。适用于去离子水，50%乙二醇，25%丙二醇介质。

CHS-08 是一款不锈钢两片式快夹蝶阀，适配 PN10 压力等级与DN15- 200 通径，提供快夹、对夹式等多元连接方式，涵盖两片式、三片单夹式结构，满足多样化安装需求。材质与工艺严苛：优质不锈钢锻造阀体，内部粗糙度≤0.8μm，减少介质附着，降低微生物腐蚀与摩擦损耗；外部粗糙度≤1.8μm，外观精密美观。气密性、液体密封试验，耐腐性实验，性能安全可靠。结构设计：阀板与阀杆采用热锻一体式成型，消除连接间隙，大幅降低漏液风险；阀座选用优质 EPDM 材质，实现严格零泄露。快夹接口适配标准规格，安装兼容性
强；手柄配备定位锁，清晰标识全开 / 全关位置，操作精准可控，适配用于去离子水，50%乙二醇，25%丙二醇介质。

CHS-083系列是一款三片式不锈钢焊接蝶阀，是一种高性能流体控制元件，采用左阀体、中阀体、右阀体的三片式结构，两端与管道对焊连接，中间阀体可通过螺栓拆卸，便于内部密封件更换、阀芯清洗，适配系统的维护需求。三片式焊接蝶阀的单边维护指的是：在管道系统不拆卸、不割管的情况下，维护时只需要关闭阀门，拆卸所需维护侧的法兰，实现单边检修。

CHS-07 是一款手动全不锈钢球阀。可提供快夹式连接。此款球阀无需拆除整个阀门，仅需松开阀体螺丝即可快速进行在线维护，大幅减轻维修工作量。日常维护中，可便捷更换 PTFE 阀座、球芯及填料函；若阀体因微生物、杂质堵塞，拆卸阀体即可深度清洗阀球，维护效率大大提升。性能上，采用全通道流道设计，流阻极小且流通能力强劲，介质输送更高效。密封可靠性尤为突出：7道上密封系统严防外漏；阀球搭载进口高强度PTFE材质，彻底杜绝内漏隐患。材质与工艺同样严苛：优质不锈钢阀体，内部粗糙度<0.8μm，有效减少介质附着，降低微生物腐蚀风险，同时减小摩擦损耗，外观更显精密质感。额外配备限位装置与锁定装置，操作安全更可控，适用于去离子水，50%乙二醇，25%丙二醇介质。

CDU（冷却液分配单元）正从液冷系统的 “基础组件” 升级为 “能效与算力调度中枢”，核心趋势可概括为高效化、模块化、智能化、集成化、绿色化，并伴随标准化与全球化供应链重构。
