盲插浮动结构解决方案，为高密度散热难题提供了全新的破解思路
散热效率，正成为AI竞赛中的隐形战场
Date : Tuesday Feb 3, 2023

简要：浮动（Floating）：指接头公端和母端之间具备一定的自适应补偿能力。通常通过弹簧、球面轴承等结构，在X, Y, Z三个轴向以及角度上允许一定范围的偏移和偏转，从而吸收机械臂定位误差、热胀冷缩或振动带来的位置变化。Universal Quick Disconnect Blind-Mate Floating Adapters (UQDB)? ： The UQDB floating adapters attaches to the male quick disconnect to provide the necessary X,Y and Z axis float to ensure proper alignment of the male quick disconnect with the rack manifold. The Z axis float can be combined with a microswitch to indicate the proper connection of the quick disconnect couplings. ??

随着AI应用快速发展，全球算力需求呈现爆炸性增长。散热设计正成为制约产品性能与可靠性的关键瓶颈。在人工智能、高性能计算等技术的推动下，数据中心功率密度持续攀升。目前，单芯片功耗已突破2700瓦，机柜功率密度超过40千瓦成为行业常态。这一趋势对散热技术提出了更高要求，传统风冷方案已难以满足高效散热需求。更令人担忧的是，散热问题带来的连锁反应。根据开放运算计划（OCP）发布的指南，仅1毫米的结构偏差，就可能导致液冷系统流阻增加15%，泵浦能耗上升7%。这个微小的数字在规模化运营中会被无限放大。对于拥有数万个连接点的大型数据中心而言，这样的偏差将导致每年数百万千瓦时的额外电力消耗。在实际运行环境中，机架公差、设备振动与热膨胀产生的位移往往超过传统刚性连接的容差范围，严重影响系统运行效率。产业亟需一种能够“智能适应”动态变化的连接方案。

传统刚性连接方式在应对高热流密度、多热源布局及复杂装配场景时，往往暴露出接触不良、装配应力集中、维护困难等痛点。我们公司针对这一行业共性挑战，提供了盲插浮动结构解决方案，为高密度散热难题提供了全新的破解思路。

传统散热设计的局限 ~ 当“刚性连接”遇到“现实偏差”

在高密度散热场景中，散热器与热源(如CPU、功率芯片等)的理想状态是形成均匀、紧密、低热阻的接触界面。然而现实环境中存在诸多变量:
- 组件加工公差导致的尺寸偏差
- PCB板弯曲或安装平面度误差
- 多热源高度不一致
- 装配过程中的对位困难

传统刚性紧固方式无法自适应补偿这些偏差，容易导致局部接触压力过大或接触不良，进而产生热点、降低散热效率，甚至引发机械损伤。

什么是盲插浮动快速接头？

盲插（Blind-Mate）：指在无法直接目视或精确对准连接位置的情况下，仅凭机械导引机构就能实现准确对接的能力。这类似于给导弹空中加油或太空飞船对接，允许一定的位置容差。

浮动（Floating）：指接头公端和母端之间具备一定的自适应补偿能力。通常通过弹簧、球面轴承等结构，在X, Y, Z三个轴向以及角度上允许一定范围的偏移和偏转，从而吸收机械臂定位误差、热胀冷缩或振动带来的位置变化。

快速接头（Quick Connector）：提供快速连接和断开的功能，通常带有自密封阀芯，在断开时自动封闭两侧流道，防止介质泄漏和环境污染。

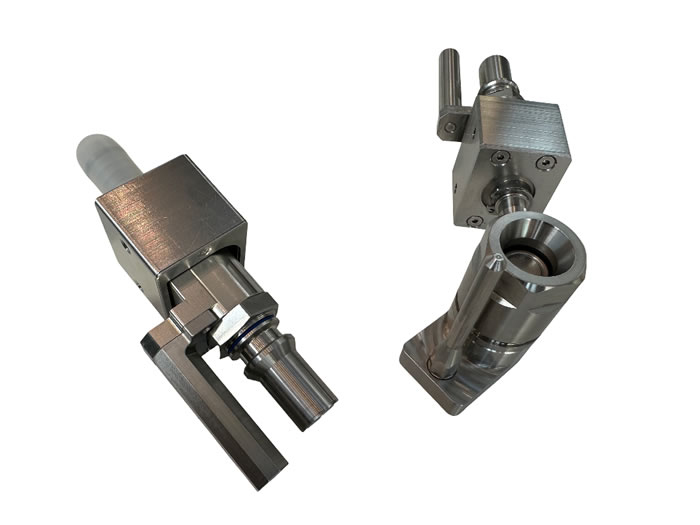

因此，盲插浮动快速接头（BMQC/UQDB） 是一种集成了盲插导引、浮动补偿和快速连接/断开的自动化流体连接解决方案。它通常由安装在机械臂等移动设备上的“公头”，和固定在设备夹具上的“母座”组成。
