丹佛斯Hansen OCP开放式机架V3盲插快换接头（BMQC）是与OCP（开放计算项目）社区共同设计的，旨在为数据中心的热管理应用制定行业标准。该快换接头规格为5毫米，符合OCP规范要求。丹佛斯BMQC具有自动对准功能，可帮助在接入受限或可见度有限的位置进行连接，并保证100%氦气泄漏检测。Danfoss Hansen OCP Open Rack V3 Blind Mate Quick Connector (BMQC) has been designed with OCP (Open Compute Project) community to set industry standard for thermal management application in data centers. This quick disconnect coupling is available in size 5mm and complies with OCP specification requirements. Danfoss BMQC offers a self-alignment feature to help connect in location with limited access or visibility and guarantees 100% helium-leak testing on every coupling.

产品特征

- 与OCP共同设计，符合产品规格
- 通过具有角度和径向补偿的自对准特性实现“盲连接”：
- 阴接头轴线和阳接头轴线之间的纯径向偏差量为+/-5mm
- +/-2.7°角偏移
- 推入式设计
- 服务器和歧管之间为直接连接
- 静态连接力最大为99.3 N
- 干式连接静态连接力最大为66.71 N
- 最高40 mm/sec时，动态连接力最大为120 N
- 经过验证，性能最高可达 400毫米/秒
- 高流量和低压降，提高系统效率
- 平面干式连接设计，避免在连接/断开过程中的溢出
- 高可靠性和100%氦气泄漏检测
- 丹佛斯特有的定心机制。这样，终端用户就可以使用不同类型的软管，并以较小的力量进行连接。
- 标准材质：不锈钢，具有出色的耐腐蚀性
- 标准密封件材料：三元乙丙橡胶（EPDM），具有出色的流体相容性
- 阴接头端口连接形式为ORB，阳接头为软管尾端。
- 工作温度：-40°C至+150°C
- 工作压力：2.4 bar（OCP正在研究提高工作压力事宜）

为客户的液冷难题提供解决方案
Solutions to your liquid cooling challenges

机架内解决方案 Inner Rack Solutions

丹佛斯的直接芯片冷却解决方案通过高效的柔性无扭结软管布线、以及经过氦气泄漏检测的无泄漏快换接头延伸到机架中。 丹佛斯拥有一整套优质流体输送产品，可满足您的热管理系统需求。Danfoss' direct-to-chip cooling solutions extend into the racks through efficient routing of flexible, kink-free hoses, and leak free, helium-tested couplings. Danfoss has a comprehensive portfolio of premium fluid conveyance products to meet your thermal management system needs.

OCP ORV3 BMQC机架内解决方案

我们的新型 BMQC 快换接头通过径向和角度偏差补偿的自对准特性实现“盲插”，规格为5毫米，符合OCP规范要求。其设计可实现高流量、低压降，并保证100%通过氦气泄漏检测。

OCP ORV3 BMQC机架内解决方案

丹佛斯的直接芯片冷却解决方案通过高效的柔性无扭结软管布线、以及经过氦气泄漏检测的无泄漏快换接头延伸到机架中。

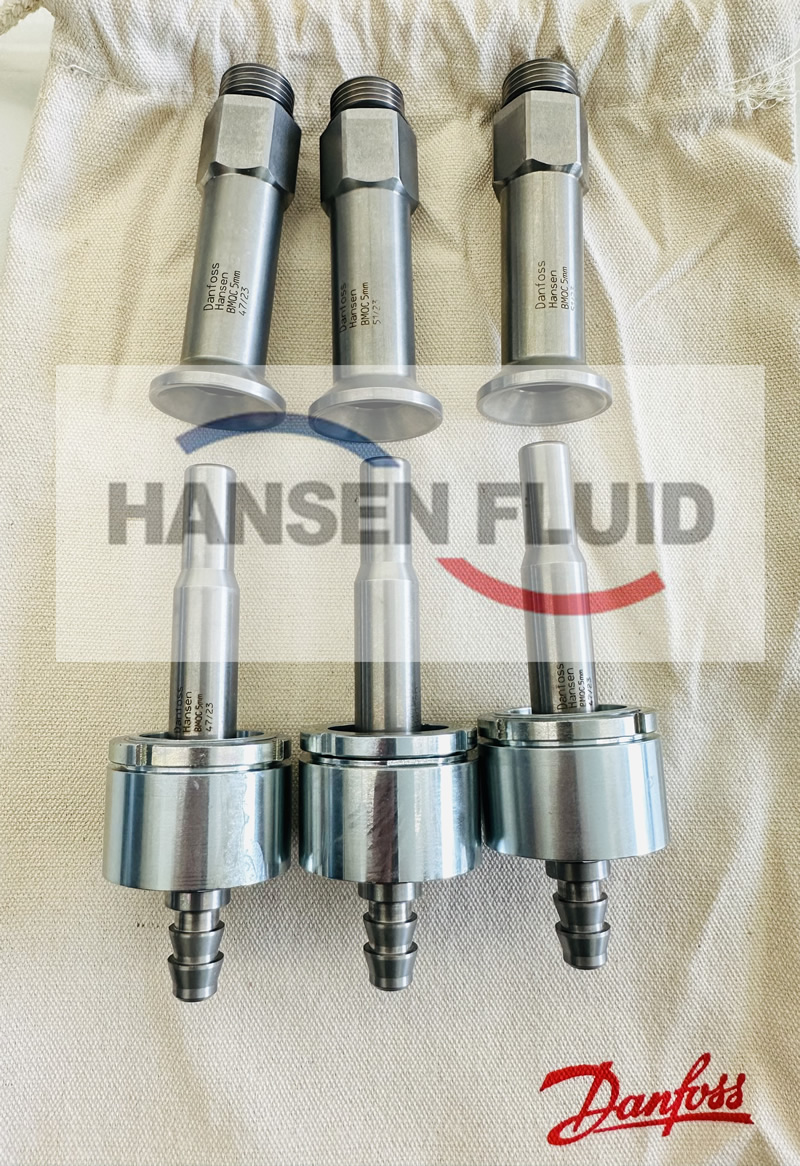

丹佛斯BMQC 液体冷却盲插接头连接器
Danfoss BMQC Blind Mate Valves
盲插快速插拔接头

BMQC couplings
OCP (Open Compute Project) Liquid cooling Dry break

用于数据中心应用的通用盲配快速连接器（BMQC）是在OCP（开放计算项目）计划内开发的，该计划在数据中心行业社区内为快速连接连接器建立了一个新的全球标准。其紧凑的设计、盲配合功能、+/-5 mm的径向错位公差以及+/-2.7°的角度错位公差，非常适合数据中心段的直接液体冷却（DLC）设置。丹佛斯在热管理快速接头技术方面有着长期的经验，我们的专业知识使我们成为开放计算项目（OCP）的贡献者之一，该项目是一个合作社区，为液冷系统开发可互换的快速耦合解决方案。

The Universal Blind-Mate Quick Connector (BMQC) for data center applications is developed within the OCP (Open Compute Project) initiative, an initiative that has established a new global standard within the data center industry community for quick connect couplings. Its compact design, blind-mate functionality, and impressive tolerance for radial misalignment of +/- 5 mm, together with an angular misalignment tolerance of +/- 2.7°, it is the perfect fit for Direct Liquid Cooling (DLC) setups in the data center segment.

Danfoss has long experience in quick coupling technology for thermal management, and our expertise has made us one of the contributors to the Open Compute Project (OCP) – a collaborative community developing interchangeable quick coupling solutions for liquid cooling systems.

The OCP BMQC obtains the same great features as the OCP UQDB. Still, instead of +/- 1 mm misalignment tolerance, the OCP BMQC has an extra high tolerance of +/- 5 mm radial misalignment and +/- 2,7° angular misalignment.

BMQC| 机架内部快换解决方案

特点：
- 规格DN5mm
- 径向偏差补偿±5mm
- 角度偏差2.7度
- 机架标准化系统解决方案
- 互换性
- 便于使用者连接（盲插）
- 可匹配丹佛斯EHW094和EHW194软管

+/- 5 mm radial misalignment tolerance and +/- 2,7° angular misalignment tolerance
UL-IEC 62368-1 approved EPDM seal
BSP(G)/NPT threads as standard connections, possible for other connections upon request

2023 OCP Global Summit for the latest ORv3 Blind Mate QC Updates

Now Available!
OCP ORv3 Blind Mate Samples!
Contact us to request yours today!

盲配阀 BMQC

概述 : 这种盲配阀设计由一（ 1 ）个套筒阀和一（ 2 ）个旋塞阀组成。套筒螺纹连接到歧管中，并具有一个双头螺栓和一个 O 形环。插头从内向外穿过 lT 底盘后部金属板上的一个孔安装，并用面板螺母固定到位。请注意，该阀门将在每个阀门的两端安装防尘罩。

该阀对可以适应在限定区域内的径向未对准以及径向和角度对准的组合。套筒阀的特点是有一个锥体，可以在连接时聚集并对齐。

Blind Mate Valves (BMQC)

Overview

This blind mate valve design consists of a (1) socket valve and a (2) plug valve The socket threads intothe manifold and features a threaded stud and an 0-ring. The plug installs through a hole in a sheetmetal panel from the inside out at the rear of the lT chassis and is fixed in place with a panel nut. Notethat the valve will ship with dust covers on both ends of each valve.

The valve pair can accommodate radial misalignment as well as combination of radial and angularmisalignment within a defined zone. The socket valve features a cone to gather and align the pair asthey connect.

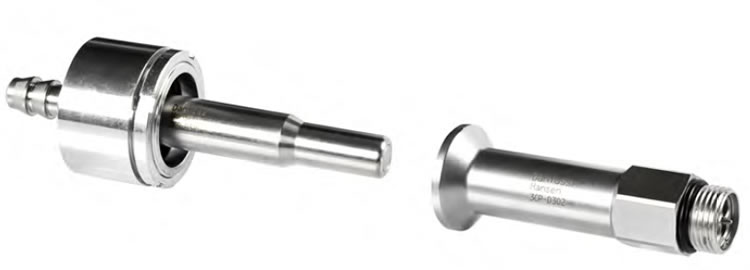

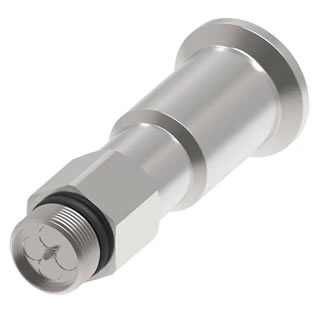

Figure 1.1.1 Socket

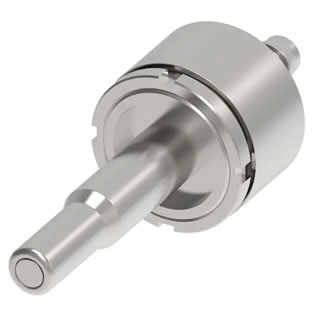

Figure 1.1.2 Plug
