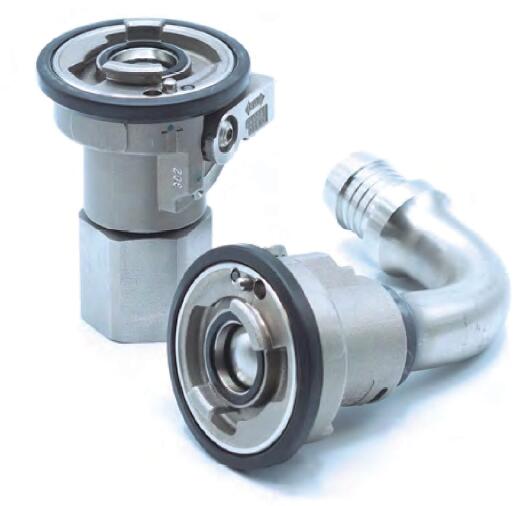

丹佛斯汉森Danfoss Hansen FD83 系列全流量双互锁接头
Danfoss Hansen FD83 Series Coupling

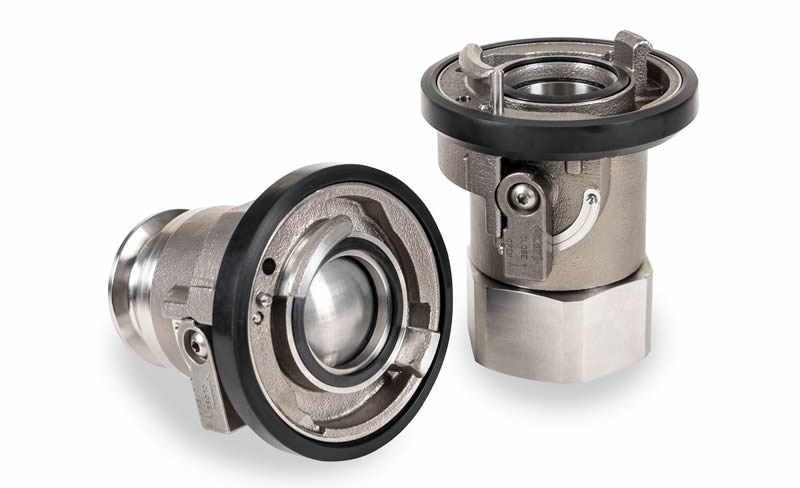

Danfoss Hansen 的 FD83 专为流体输送和电子冷却应用而设计，这些应用要求全流量，且流体相容性和安全性至关重要。FD83 的特点是左右两半接头相同，包括双互锁，可消除泄漏，确保安全性。左右接头耦合前，阀芯不能开启；阀芯闭合前，左右接头无法断开。FD83系列全流量快速接头，现在有2英寸尺寸和流行的1英寸尺寸的附加配置，以其性能和可靠性而闻名。FD83接头系统适用于多种低压应用。
FD83系列全流量双互锁产品特征：
- 使用专利锁销设计和杠杆手柄断开时，双互锁安全特征，可防止接头意外打开
- 在维修或保养过程中，该设计提供可靠的性能且无任何泄漏
- 标准密封材料：
- 三元乙丙橡胶，可根据要求提供其他材料
- 标准本体材料：不锈钢
- 全流量接头
- 可提供不同颜色的缓冲器密封件
- 接头两半完全相同
- 维修和维护便捷
- 不锈钢材料具有广泛的流体相容性
- 有多种端口连接型式可以选择
丹佛斯汉森Danfoss Hansen FD83 系列全流量双互锁接头
Danfoss Hansen FD83 Series Coupling
Danfoss Hansen′s FD83 coupling is designed
for fluid transfer and electronics cooling
applications where full flow, fluid compatibility
and safety are essential. The FD83 identical
halves include two interlock features to eliminate
spills and ensure maximum safety. Valves cannot
be opened until the coupling halves are mated
and coupling halves cannot be disconnected
until both halves are closed.

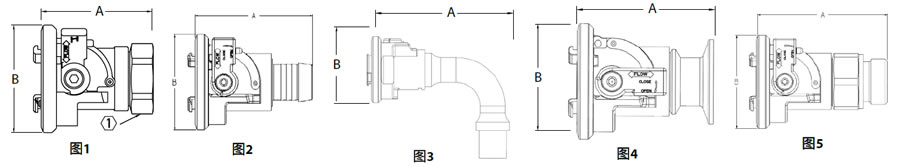

- Danfoss FD83订货型号
Part No.
件号 |
本体规格 |
端口规格 |
螺纹 |
类型 |
图 |
尺寸 |
|
|
|
A |
|
B |
|
Hex 六角 |
mm |
(in) |
mm |
(in) |
mm |
FD83-2052-16-16 |
1 |
1 |
1-11- 1/2 |
NPTF 内螺纹 |
1 |
95.5 |
-3.76 |
71.6 |
（1.63） |
41 |
FD83-2052-12-16 |
1 |
3/4 |
3/4-14 |
NPTF 内螺纹 |
1 |
70.1 |
-2.76 |
71.6 |
（1.63） |
41 |
FD83-2046-16-16 |
1 |
1 |
NA |
1" 宝塔式 |
2 |
84.2 |
-3.31 |
71.6 |
- |
- |
FD83-2092-16-16 |
1 |
1 |
NA |
1" 宝塔式 90° |
4 |
125 |
-4.92 |
71.6 |
- |
- |
FD83-2096-16-16 |
1 |
1 |
1 5/16-12 |
ORB 外螺纹 |
1 |
95.5 |
-3.76 |
71.6 |
（1.63） |
41 |
FD83-2140-16-16 |
1 |
1 |
G1-11 |
BSPP 外螺纹 |
5 |
95.5 |
-3.76 |
71.6 |
（1.63） |
41 |
FD83-2126-16-16 |
1 |
1 |
G1-11 |
BSPP 内螺纹 |
1 |
84.3 |
-3.32 |
71.6 |
（1.63） |
41 |
FD83-2128-16-16 |
1 |
1 |
NA |
卫生法兰 1'' |
4 |
79.6 |
-3.13 |
71.6 |
- |
- |
FD83-2126-32-32 |
2 |
2 |
G2-11 |
BSPP 内螺纹 |
1 |
122.4 |
-4.82 |
105.3 (4.15) |
（2.76） |
70 |
FD83-2127-32-32 |
2 |
2 |
NA |
2'' 宝塔式 |
2 |
166.9 |
-6.57 |
105.3 (4.15) |
- |
- |
FD83-2128-32-32 |
2 |
2 |
NA |
卫生法兰 2' |
4 |
102.4 |
-4.03 |
105.3 (4.15) |
- |
- |
FD83-2052-32-32 |
2 |
2 |
2-11- ? |
NPT 内螺纹 |
1 |
122.4 |
-4.82 |
105.3 (4.15) |
（2.76） |
70 |
Other end connections available upon request. 其他端接可应要求提供，接受非标定制，请联系我们！
应用与市场
- 数据中心
- 移动电池冷却
- 热管理系统
- 工业流体输送
