丹佛斯Hansen 液冷通用快换接头UQD满足您各种需求的一站式解决方案

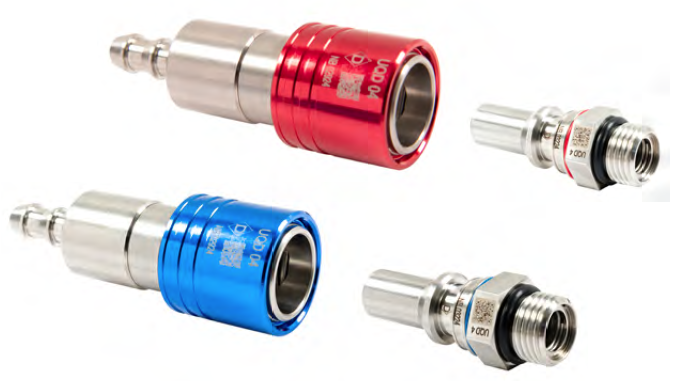

液冷通用快速接头UQD & UQDB

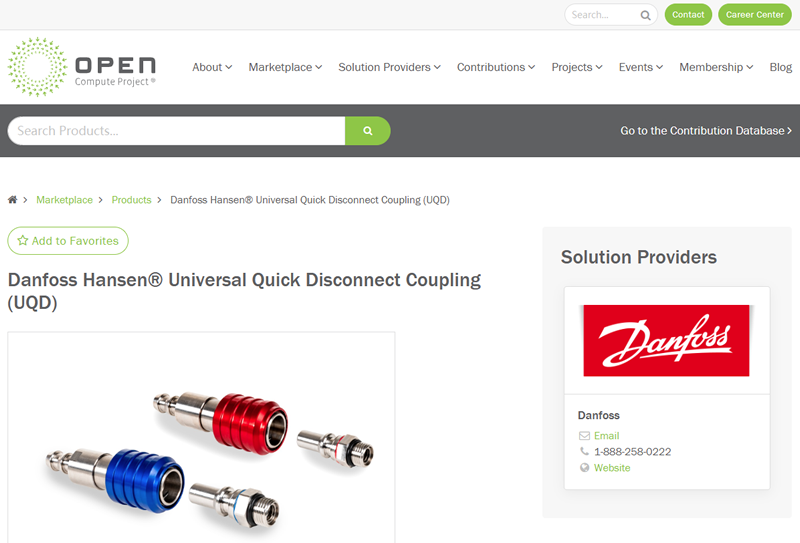

丹佛斯Hansen UQD接头专门用于热管理应用，共有4个规格和2种颜色可供选择。其符合OCP，并超
出了规定性能特征的要求。 适合数据中心冷却大流量、低流阻的要求。丹佛斯UQD采用颜色标识（红色和蓝色），并能保证100%通过氦气泄
漏检测。Danfoss Hansen UQD is designed for thermal management applications, available in 4 sizes and has 2 color options. It complies with OCP (Open Compute Project) and exceeds requirements of specified performance characteristics. Danfoss UQD offers color identification (red and blue) and guarantees 100% helium-leak testing.
产品特征
- 根据OCP的UQD规格设计
- 单手推动连接
- 高流量，无溢出
- 双关断平面阀
- 至少超出OCP流量额定值的25%，
- 可以大幅降低综合能耗
- 优化的连接力
- 标准材料：不锈钢，具有广泛的流体相容性
- 标准密封材料：EPDM
- 阴接头套筒和阳接头O圈颜色
- 标识（红色/蓝色）
- 多种端口连接选项：阳接头尾端ORB和BSPP螺纹；阴接头采用宝塔式尾端。还可根据要求提供其他配置
- 工作温度 -40°C至+150°C
- 标准工作压力：6.9 Bar，较小规格最高达20 bar
丹佛斯Hansen 通用快换接头UQD 满足您各种需求的一站式解决方案
UQD系列低流阻无泄漏快换接头
丹佛斯通用快换接头（ UQD）
丹佛斯解决方案助您克服液冷挑战

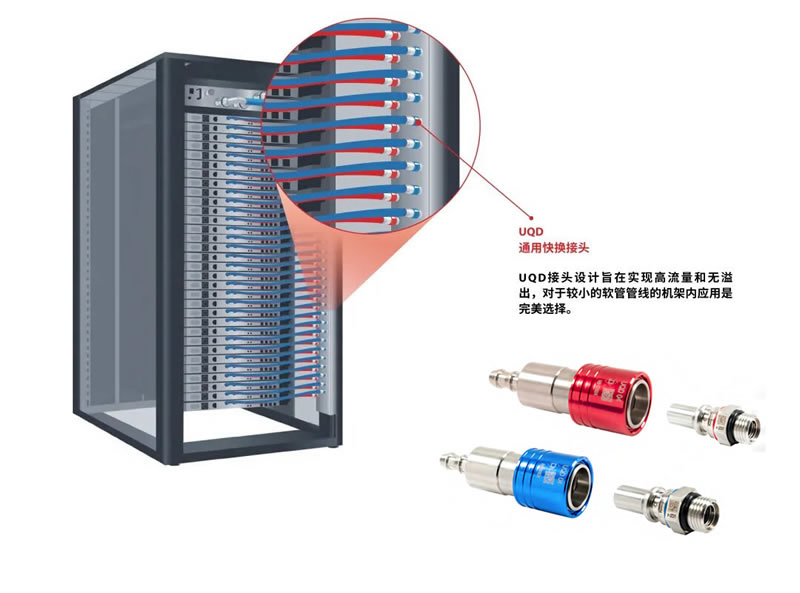

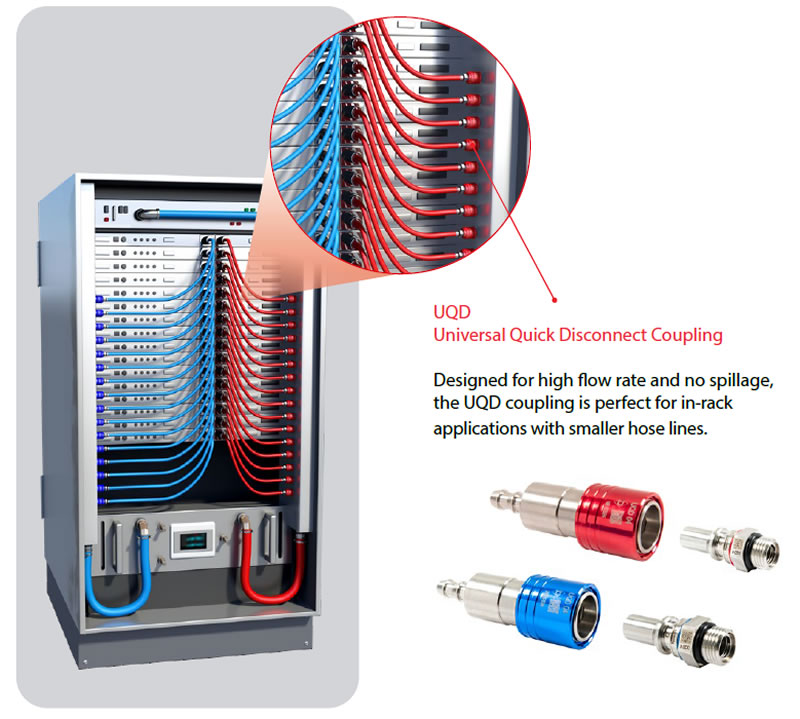

机架内解决方案
利用灵活、无扭结的软管及无泄漏、经氦气检测的接头组成的高效布管设计，将丹佛斯直接芯片制冷解决方案应用于机架内。丹佛斯拥有全面的优质流体输送产品组合，可以满足您对热管理系统的各种需求。
规格 |
主体尺寸 |
标准流量直径 |
连接后 |
最大工作压力 阴接头 |
阳接头 |
连接后 |
最小爆破压力 阴接头 |
阳接头 |
额定流量 |
|
Cv 值 |
空气裹入 |
流体溢出 |
(in) |
(mm) |
(bar) |
(psi) |
(bar) |
(psi) |
(bar) |
(psi) |
(bar) |
(psi) |
(bar) |
(psi) |
(bar) |
(psi) |
(lpm) |
(gpm) |
- |
cc |
cc |
UQD02 |
1/8 |
2.8 |
20 |
290 |
20 |
290 |
20 |
290 |
60 |
870 |
60 |
870 |
60 |
870 |
2.1 |
0.6 |
0.33 |
0.004 |
0.007 |
UQD04 |
1/4 |
5.5 |
16 |
232 |
16 |
232 |
16 |
232 |
48 |
696 |
48 |
696 |
48 |
696 |
6.4 |
1.7 |
1.37 |
0.024 |
0.01 |
UQD06 |
3/8 |
6.3 |
6.9 |
100 |
6.9 |
100 |
6.9 |
100 |
20.7 |
300 |
20.7 |
300 |
20.7 |
300 |
11.4 |
3 |
2.37 |
0.027 |
0.022 |
UQD08 |
1/2 |
8.9 |
6.9 |
100 |
6.9 |
100 |
6.9 |
100 |
20.7 |
300 |
20.7 |
300 |
20.7 |
300 |
17.8 |
4.7 |
5.32 |
0.029 |
0.03 |

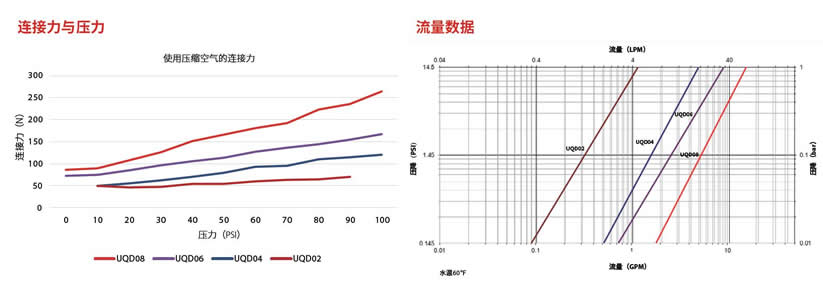

性能参数 |
| 规格 |
连接力 |
|
推荐扭矩 |
|
|
|
|
N |
lb |
ORB 尺寸 |
N-m |
BSP 尺寸 |
N-m |
| UQD02 |
48 |
10.79 |
7/16-20 |
11-12 |
1/8" |
8-9 |
| UQD04 |
50 |
11.24 |
9/16-18 |
18-20 |
3/8" |
18-20 |
| UQD06 |
73 |
16.41 |
3/4/-16 |
52-57 |
3/8" |
18-20 |
| UQD08 |
87 |
19.56 |
7/8-14 |
58-64 |
1/2" |
34-37 |
订货型号
Danfoss Universal Quick Disconnect (UQD) Plug (Male) part
UQD |
Part number |
Order number |
Thread/end size
BSP |
ORB |
Fig. n° |
| UQD02 |
2UQP43ORMBL |
2UQP43ORMBL |
- |
7/16-20 |
4 |
| UQD02 |
2UQP43ORMRD |
2UQP43ORMRD |
- |
7/16-20 |
4 |
| UQD02 |
2UQP12MBSBL |
2UQP12MBSBL |
1/8 |
- |
5 |
| UQD02 |
2UQP12MBSRD |
2UQP12MBSRD |
1/8 |
- |
5 |
| UQD04 |
4UQP56ORMBL |
4UQP56ORMBL |
- |
9/16-18 |
4 |
| UQD04 |
4UQP56ORMRD |
4UQP56ORMRD |
- |
9/16-18 |
4 |
| UQD04 |
4UQP37MBSBL |
4UQP37MBSBL |
3/8 |
- |
5 |
| UQD04 |
4UQP37MBSRD |
4UQP37MBSRD |
3/8 |
- |
5 |
| UQD06 |
6UQP75ORMBL |
6UQP75ORMBL |
- |
3/4-16 |
4 |
| UQD06 |
6UQP75ORMRD |
6UQP75ORMRD |
- |
3/4-16 |
4 |
| UQD06 |
6UQP37MBSBL |
6UQP37MBSBL |
3/8 |
- |
5 |
| UQD06 |
6UQP37MBSRD |
6UQP37MBSRD |
3/8 |
- |
5 |
| UQD08 |
8UQP87ORMBL |
8UQP87ORMBL |
- |
7/8-14 |
4 |
| UQD08 |
8UQP87ORMRD |
8UQP87ORMRD |
- |
7/8-14 |
4 |
| UQD08 |
8UQP50MBSBL |
8UQP50MBSBL |
1/2 |
- |
5 |
| UQD08 |
8UQP50MBSRD |
8UQP50MBSRD |
1/2 |
- |
5 |
Danfoss Universal Quick Disconnect (UQD) Plug (Male) part Socket (Female) part
| UQD |
Part number |
Order number |
Hose Tail |
ORB |
n° |
| UQD02 |
2UQS25HABLS11 |
2UQS25HABLS11 |
1/4 |
- |
1 |
| UQD02 |
2UQS25HARDS11 |
2UQS25HARDS11 |
1/4 |
- |
1 |
| UQD04 |
4UQS37HABLS11 |
4UQS37HABLS11 |
3/8 |
- |
1 |
| UQD04 |
4UQS37HARDS11 |
4UQS37HARDS11 |
3/8 |
- |
1 |
| UQD04 |
4UQS25HABLS11 |
4UQS25HABLS11 |
1/4 |
- |
1 |
| UQD04 |
4UQS25HARDS11 |
4UQS25HARDS11 |
1/4 |
- |
1 |
| UQD04 |
4UQS56ORMBLS11 |
4UQS56ORMBLS11 |
- |
9/16 |
3 |
| UQD04 |
4UQS56ORMRDS11 |
4UQS56ORMRDS11 |
- |
9/16 |
3 |
| UQD06 |
6UQS50HARBL11 |
6UQS50HARBL11 |
1/2 |
- |
1 |
| UQD06 |
6UQS50HARDS11 |
6UQS50HARDS11 |
1/2 |
- |
1 |
| UQD06 |
6UQS75ORMBLS11 |
1134837 |
- |
3/4 |
3 |
| UQD06 |
6UQS75ORMRDS11 |
1134876 |
- |
3/4 |
3 |
| UQD08 |
8UQS62HABL |
8UQS62HABL |
5/8 |
- |
2 |
| UQD08 |
8UQS62HARD |
8UQS62HARD |
5/8 |
- |
2 |
应用
- 数据中心
- 高性能计算机
- 网络交换机
- 电子设备（电子元件液冷）
- 超级计算机
- 热管理
- 机架系统
- 信息技术设备冷却
RVL11814 Listed Part Numbers: 4UQS25HARDS11, 4UQS25HABLS11, 4UQS37HARDS11, 4UQS37HABLS11, 4UQP56ORMRD, 4UQP56ORMBL
UQD Available Sizes: 1/8”, 1/4”, 3/8”, 1/2”
End Connections: ORB, Hose barb, BSPP
Material: SS303 + EPDM
RVL11814 Listed Part Numbers: 4UQBS75ORM
UQD Available Sizes: 1/4”
Future Sizes: 1/8”, 3/8”, 1/2”
End Connections: ORB
Material: SS303 + EPDM
