丹佛斯汉森（Danfoss Hansen）MQD 与 MQDB 系列产品
Danfoss Hansen MQD and MQDB
Fact sheet > Danfoss Hansen. MQD and MQDB
产品说明书 > 丹佛斯汉森（Danfoss Hansen）MQD 与 MQDB 系列
产品概述
丹佛斯汉森（Danfoss Hansen）MQD 与 MQDB 系列产品专为单相（水 / 乙二醇）电子设备液冷系统设计。该产品符合 NVIDIA 快速接头（MQD & MQDB）3.2 版规范，可与所有符合此规范的供应商产品互换使用。产品提供 ISO 11926-3 型 O 形圈端面密封、BSPP（英制平行管螺纹）及软管接头三种终端连接形式。
Danfoss Hansen MQD and MQDB Catalog free download
Fact sheet > Danfoss Hansen. MQD and MQDB
产品特点
- 材质：304 不锈钢主体 + EPDM（三元乙丙橡胶）密封件

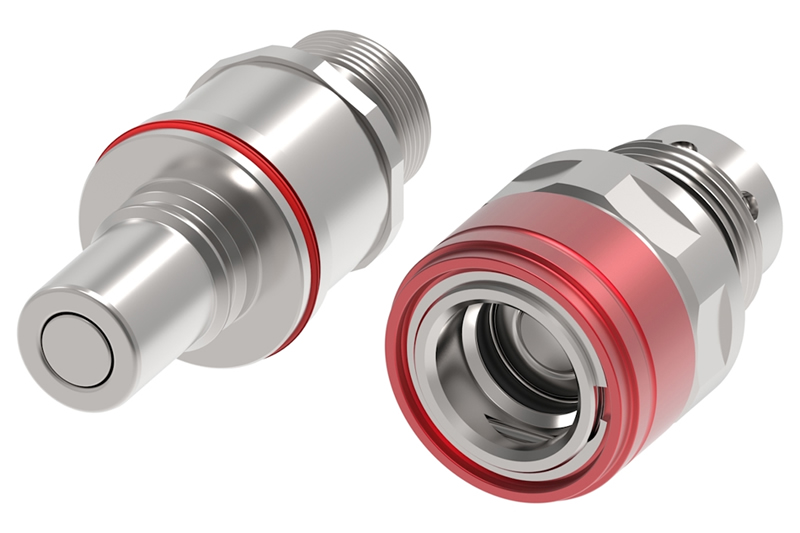

- 颜色标识：MQD 手动对接型采用红 / 蓝双色标识，便于区分
- 规格选择：提供三种尺寸（MQD02、MQD03、MQD04）
- 密封检测：所有部件均经过 100% 氦气泄漏测试
- 工作温度范围：-40°C 至 +150°C（-40°F 至 302°F）
Danfoss Hansen MQD and MQDB
Fact sheet > Danfoss Hansen. MQD and MQDB
Danfoss Hansen. MQD and MQDB
Danfoss Hansen MQD and MQDB are designed for Oered with ISO 11926-3 O-ring boss, BSPP and hose tail single-phase (water/glycol) systems for liquid cooling terminal ends. of electronics. This product is compliant to NVIDIA Quick Disconnect (MQD & MQDB) Specication 3.2 and can be interchanged with vendors compliant to this specication.
Product Features
- Stainless steel 304 material and EPDM seals
- Color identification (red and blue) for hand mate MQD
- Available in 3 different sizes (MQD02, MQD03, MQD04)
- All parts are 100 % helium-leak tested
- Operating temperature range.: -40° C to +150 ° C (-40°F to 302°F)
应用场景与市场
- 电子设备技术冷却系统（TCS）
- 数据中心液冷系统
Applications & Markets
- Technology Cooling System (TCS) for Electronics
- Data Center Liquid Cooling
流量数据
- MQD03：流速 V=5 米 / 秒，流体为 60°F（约 15.6°C）水，流量 0.145（单位结合上下文为升 / 分钟）
- MQD04：（注：原文未提供具体数值，需参考相关图表）
本体尺寸（英寸） |
公称流通直径（mm） |
最大工作压力
|
最小爆破压力
|
额定流量
|
最大连接力（N） |
最大流体损失（cc） |
|
|
巴（bar） |
磅 / 平方英寸（psi） |
巴（bar） |
磅 / 平方英寸（psi） |
升 / 分钟（lpm） |
加仑 / 分钟（gpm） |
|
|
| MQD02 |
3.3 |
7 |
100 |
21 |
300 |
2.04 |
0.55 |
51 |
0.02 |
| MQD03 |
4.9 |
7 |
100 |
21 |
300 |
4.54 |
1.2 |
55 |
0.023 |
| MQD04 |
6.4 |
7 |
100 |
21 |
300 |
6.81 |
1.8 |
63 |
0.025 |
AI算力高需求加速芯片迭代，性能升级的同时功耗显著增长，同时带动数据中心单机柜功率增加，传统散热范围受限。英伟达GB200NVL36及NVL72整机柜的TDP（热设计功耗）甚至将高达70kW及近140kW，需要搭配水冷方案以有效解决散热问题。这表明，随着AI服务器功率的提升，对高效散热方案的需求也在不断增加。随着液冷技术的不断成熟和市场需求的增加，市场空间不断扩大，机构预计到2030年全球市场将达到213亿美元。英伟达明年的AI超级芯片出货目标为650万颗，其中GB200预计将占据70%的份额。随着GB200NVL36及NVL72整机柜的广泛应用，这些零部件的需求也将随之增加。
Danfoss丹佛斯新型体积更小的NVQD液冷快换接头材质为不锈钢，EPDM密封，单手连接或断开，连接力小，轻松连接，操作非常方便。Cv值高，高流量低压降。接头本体色带清晰，阴接头有色套筒，阳接头有色密封。全部100% 氦气检测出厂。Danfoss的新通用快速断开NVQD液冷快换接头为液体冷却提供了出色的性能和可靠性，从而确保了关键应用的最高性能。该液冷快换接头通过现代数据中心的精确冷却要求进行了设计，通过强大的设计，长期使用寿命和较低的维护，推动了强劲的投资回报。
| 系列描述 |
订单号 |
零件号 |
颜色 |
公称流通直径（ mm ） |
终端类型（ T1/T2/T3 / 软管尺寸） |
|
|
|
|
|
|
| 手动对接插座 |
12022881 |
ML2MQS43RD |
红色 |
3.3 |
7/16-20 UNF 2A （美制细牙螺纹） |
| 手动对接插座 |
12022882 |
ML2MQS43BL |
蓝色 |
3.3 |
7/16-20 UNF 2A |
| 手动对接插头（弯头） |
12022869 |
ML2MQPEL9025HCRD |
红色 |
3.3 |
04 规格软管倒刺 |
| 手动对接插头（弯头） |
12022870 |
ML2MQPEL9025HCBL |
蓝色 |
3.3 |
04 规格软管倒刺 |
| 手动对接插头（直型） |
12022900 |
ML2MQP25HCRD |
红色 |
3.3 |
04 规格软管倒刺 |
| 手动对接插头（直型） |
12022901 |
ML2MQP25HCBL |
蓝色 |
3.3 |
04 规格软管倒刺 |
| 盲对接插座 |
12022898 |
ML2MQBS43 |
- |
3.3 |
7/16-20 UNF 2A |
| 盲对接插头 |
12022907 |
ML2MQBP |
- |
3.3 |
浮动本体 |
| 手动对接插座 |
11359567 |
ML3MQS25MBSRD |
红色 |
4.9 |
G 1/4-19 BSPP （英制并行管螺纹） |
| 手动对接插座 |
11359568 |
ML3MQS25MBSBL |
蓝色 |
4.9 |
G 1/4-19 BSPP |
| 手动对接插头（弯头） |
- |
11359572 ML3MQPEL9043ORMRD |
红色 |
4.9 |
7/16-20 UNF 2A |
| 手动对接插头（弯头） |
- |
11359557 ML3MQPEL9043ORMBL |
蓝色 |
4.9 |
7/16-20 UNF 2A |
| 手动对接插头（弯头） |
11359559 |
ML3MQPEL9025HCRD |
红色 |
4.9 |
04 规格软管倒刺 |
| 手动对接插头（弯头） |
11359583 |
ML3MQPEL9025HCBL |
蓝色 |
4.9 |
04 规格软管倒刺 |
| 手动对接插头（直型，软管接头） |
11359564 |
ML3MQP43ORMRD |
红色 |
4.9 |
7/16-20 UNF 2A |
| 手动对接插头（直型，软管接头） |
11359565 |
ML3MQP43ORMBL |
蓝色 |
4.9 |
7/16-20 UNF 2A |
| 手动对接插头（直型） |
11359561 |
ML3MQ25MBSRD |
红色 |
4.9 |
G 1/4-19 BSPP |
| 手动对接插头（直型） |
11359584 |
ML3MQ25MBSBL |
蓝色 |
4.9 |
G 1/4-19 BSPP |
| 盲对接插座 |
11359563 |
ML3MQ25MBS |
- |
4.9 |
G 1/4-19 BSPP |
| 盲对接插头 |
11359569 |
ML3MQBP |
- |
4.9 |
浮动本体 |
| 手动对接插座 |
11345074 |
ML4MQS37MBSRD |
红色 |
6.4 |
G 1/4-19 BSPP |
| 手动对接插座 |
11345075 |
ML4MQS37MBSBL |
蓝色 |
6.4 |
G 1/4-19 BSPP |
| 手动对接插头（弯头） |
11345040 |
ML4MQPEL9043ORM- |
红色 |
6.4 |
7/16-20 UNF 2A |
| 手动对接插头（弯头） |
11345067 |
ML4MQPEL9043ORM- |
蓝色 |
6.4 |
7/16-20 UNF 2A |
| 手动对接插头（直型） |
11345073 |
ML4MQP43ORMRD |
红色 |
6.4 |
7/16-20 UNF 2A |
| 手动对接插头（直型） |
11345061 |
ML4MQP43ORMBL |
蓝色 |
6.4 |
7/16-20 UNF 2A |
| 盲对接插座 |
11345082 |
ML4MQBS37MBS |
- |
6.4 |
G 1/4-19 BSPP |
| 盲对接插头 |
11345092 |
ML4MQBP |
- |
6.4 |
浮动本体 |
| 紧凑型盲对接插座 |
11369766 |
ML4MQBS37MBS11 |
- |
6.4 |
G 3/8-19 BSPP （英制并行管螺纹） |
Danfoss | Produced by Power Solutions I October 2025 AM521139373386en-000101
Fact sheet > Danfoss Hansen. MQD and MQDB
Physical characteristics
Body Nominal ow Max. Operating Min. Burst Rated Force to Fluid Size diameter Pressure Pressure Flow connect Loss
(in) (mm) (bar) (psi) (bar) (psi) (lpm) (gpm) N max. cc. max.
MQD02 3.3 7 100 21 300 2.04 0.55 51 0.02
MQD03 4.9 7 100 21 300 4.54 1.2 55 0.023
MQD04 6.4 7 100 21 300 6.81 1.8 63 0.025
Applications & Markets
- Technology Cooling System (TCS) for Electronics
- Data Center Liquid Cooling
Flow Data MQ03 Flow Data MQ04
Flow rate (LPM) 0,04 0,4 4 40
1,45 0,1
0,01
Pressure drop (Bar) Pressure drop (PSI)
Water at 60° F Flow rate (GPM)
MQD(B)04 Straight to straight con.g
