9月24日讯，2025年云栖大会现场，阿里云发布全新一代磐久128超节点AI服务器，由阿里云自主研发设计，可支持多种AI芯片，单柜支持128个AI计算芯片。磐久超节点集成阿里自研CIPU 2.0芯片和EIC/MOC高性能网卡，采用开放架构，可实现Pb/s级别Scale-Up带宽和百ns极低延迟，相对于传统架构，同等AI算力下推理性能还可提升50%。

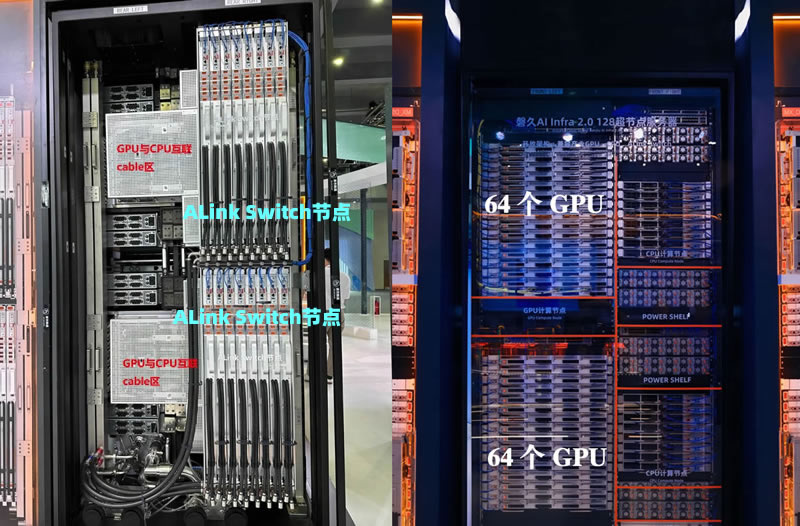

2025年云栖大会现场，全面升级的阿里云AI基础设施重磅亮相，全面展示了阿里云从底层芯片、超节点服务器、高性能网络、分布式存储、智算集群到人工智能平台、模型训练推理服务的全栈AI技术能力。在服务器层面，阿里云发布全新一代磐久128超节点AI服务器。新一代磐久超节点服务器由阿里云自主研发设计，具备高密度、高性能和高可用的核心优势，可高效支持多种AI芯片，单柜支持128个AI计算芯片，密度刷新业界纪录。 阿里云磐久128卡AI超节点液冷解析? 整机柜：阿里云磐久AI超节点机柜宽度为2个标准服务器机柜的宽度，采用非对称设计，从机柜前面看，左侧主要为为GPU节点柜，约23inch+宽，右侧为标准的19inch柜，承载了CPU计算节点、OOB交换机、Powershelf、以及CDU（阿里叫CMC组件）等。阿里云磐久AI超节点128单卡的PPU为400W，单芯片最大支持2KW，单柜最大350KW整柜液冷：单台6U高CDU，双柜液冷浮动盲插接头+manifold。阿里云栖大会昨天在杭州云栖小镇落幕，这几天现场人气异常火爆，其中大会现场最靓的硬件仔毫无疑问是磐久128卡超节点了。阿里磐久超节点，是采用两个64个GPU超节点的方式，每个计算节点上有4颗阿里的自研GPU，因此上下各有16个计算节点，总共是16 x 4(4颗GPU) x 2(上下) = 128个GPU。其中64个GPU是一组的scale up。华为的CM384是包括384颗昇腾910C，英伟达的GB200/GB300 NVL72，是包含72颗GPU。
英伟达的NVL72中，采用的CabelTray的互联方式，即Compute tray和Switch Tray是通过线缆进行连接，走的是NVLink的私有协议。华为的CM384中，由于是采用了多个Rack作为一个超节点，昇腾服务器和交换机之间也是通过线缆进行互联。阿里的超节点则完全不同，采用的是无背板的正交互联，计算节点在前面，都是横着放的，Switch节点在后面，是竖着放的。

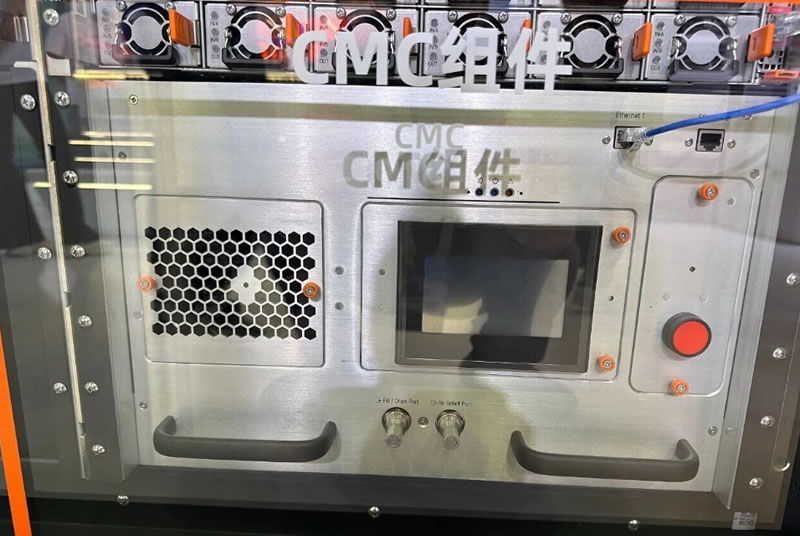

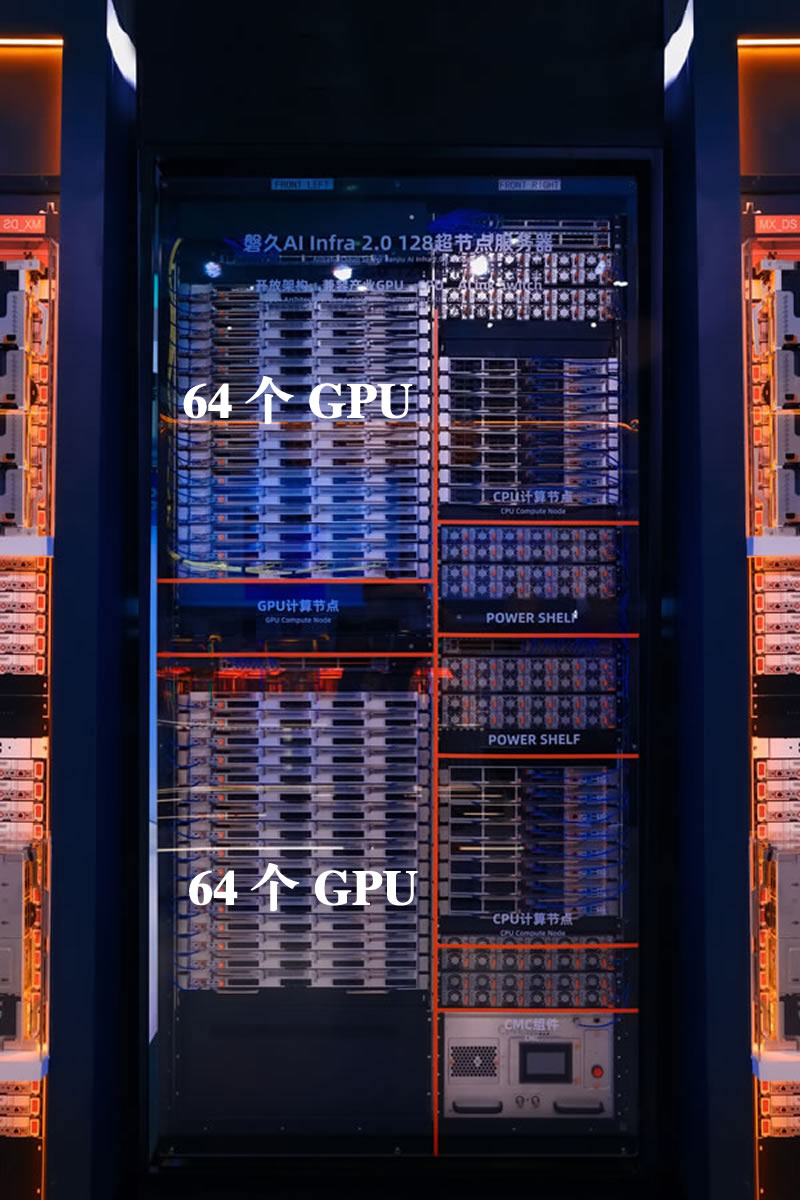

磐久128超节点AI服务器整机柜简介: 机柜的规格尺寸：宽1.2米，高52RU（约2.55米），深约1.5米，节点下架及日常运维，需要借助工具或机器来实现。柜宽度为2个标准服务器机柜的宽度，采用非对称设计，从机柜前面看，左侧主要为为GPU节点柜，约23inch+宽，右侧为标准的19inch柜，承载了CPU计算节点、OOB交换机、Powershelf、以及CDU（阿里叫CMC组件）等。整柜承重：约5T，机柜的强度设计是一个很大的挑战，同时机房侧的交付部署也是需要统筹考虑。整柜功耗：单卡的PPU为400W，单芯片最大支持2KW，单柜最大350KW。整柜液冷：单台6U高CDU，双柜液冷浮动盲插接头+manifold。单柜支持高达128卡，CPU板并没有和GPU板在一起, 而是使用了两个机柜宽度的配置, 并使用PCIe Cable连接，该Cable Tray采用的是Molex线缆组件，CPU和GPU分离设计的好处是更灵活也容易迭代升级。机柜背部的交换板采用竖插方式，与前部的横叉CPU计算节点（标准的19inch宽度）形成垂直正交。CDU部分：从现场照片中看不出阿里云超节点液冷CDU的厂家信息，应该是厂商给阿里定制的。

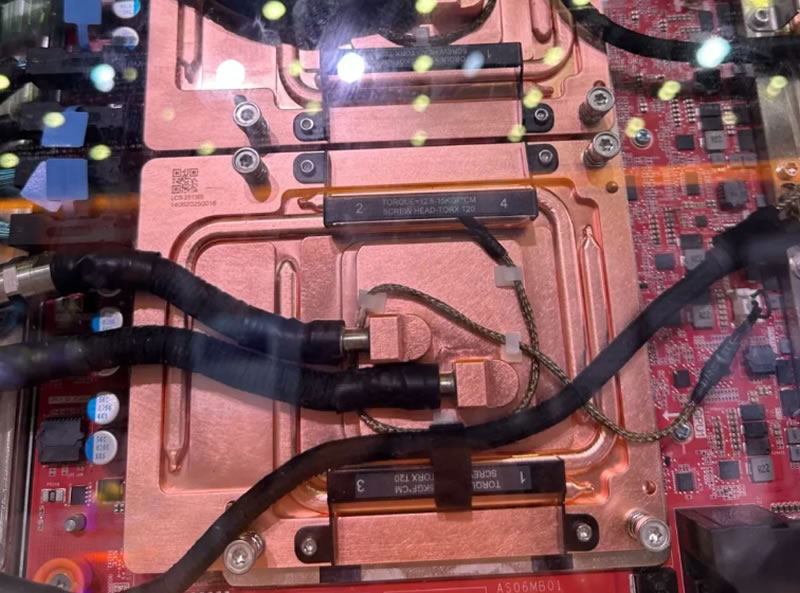

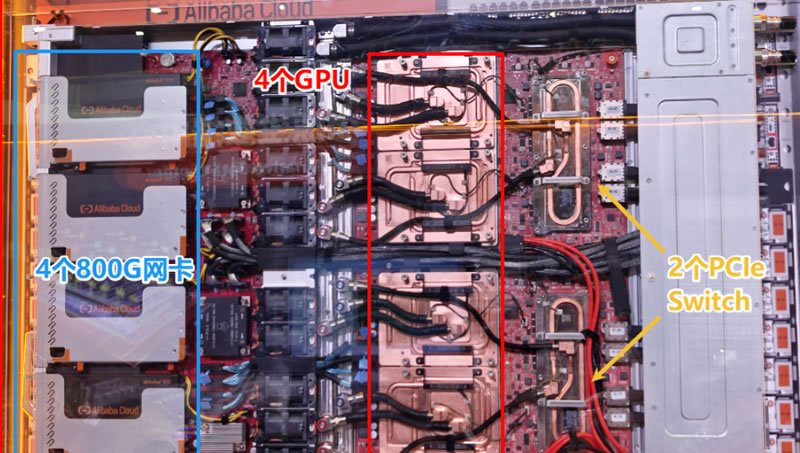

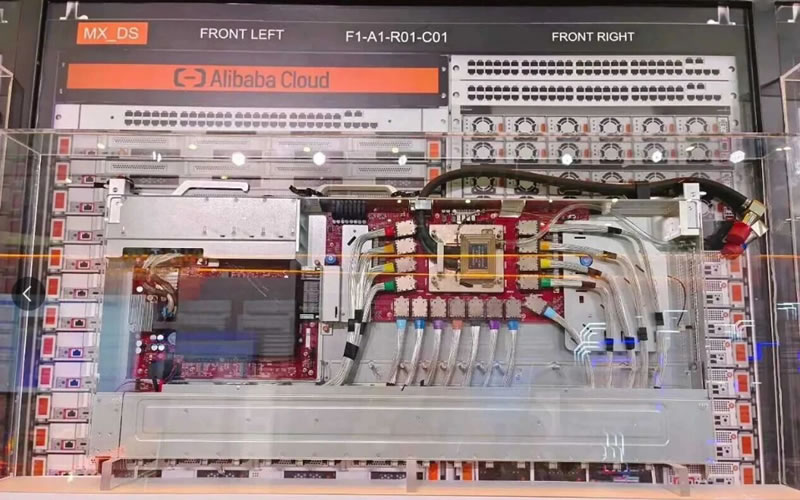

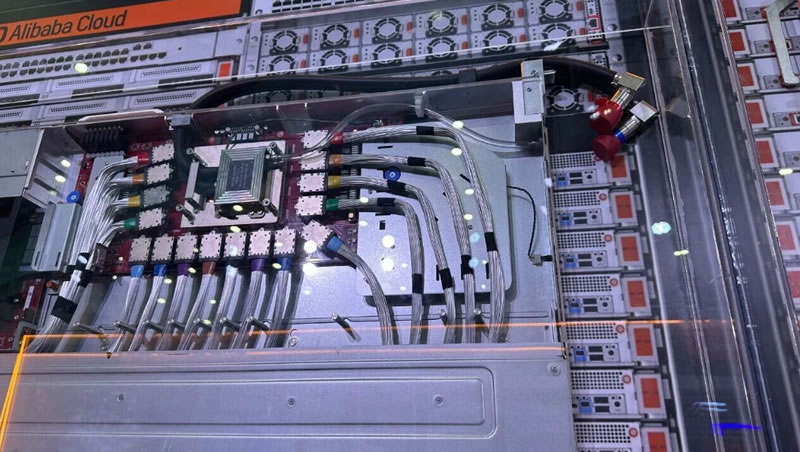

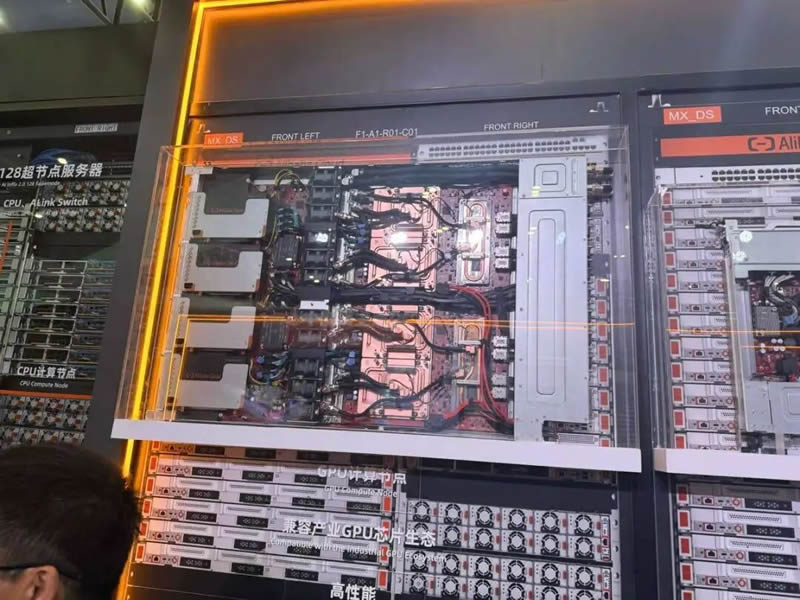

CPU液冷设计：这次展示的 GPU 计算节点整体宽度已经超过 23 英寸，接近 600mm，比标准机架服务器更宽，主要是为了容纳高密度的散热与供液结构。散热架构采用 风冷 + 液冷组合： 节点后部配置了两块 GPU 板，每块 PCB 上并列布局两颗 PPU 芯片；此外还集成了一颗后部交换芯片；这些高功耗芯片 均通过液冷冷板进行散热。冷板的安装方式为 并联，从节点中部的 manifold分歧管取液，内部所使用的连接器设计风格与 NV的 NVQD 非常接近。 在安全设计方面，节点布置了 漏液检测线，沿着管路走向铺设，并配合 集水槽来引导冷却液，确保一旦发生泄漏能第一时间感知并引流。不过，从现场展品来看，检测线的缠绕方式略显松散，没有紧贴在管路底部，如果在真实环境中使用，可能会降低检测的灵敏度和可靠性。

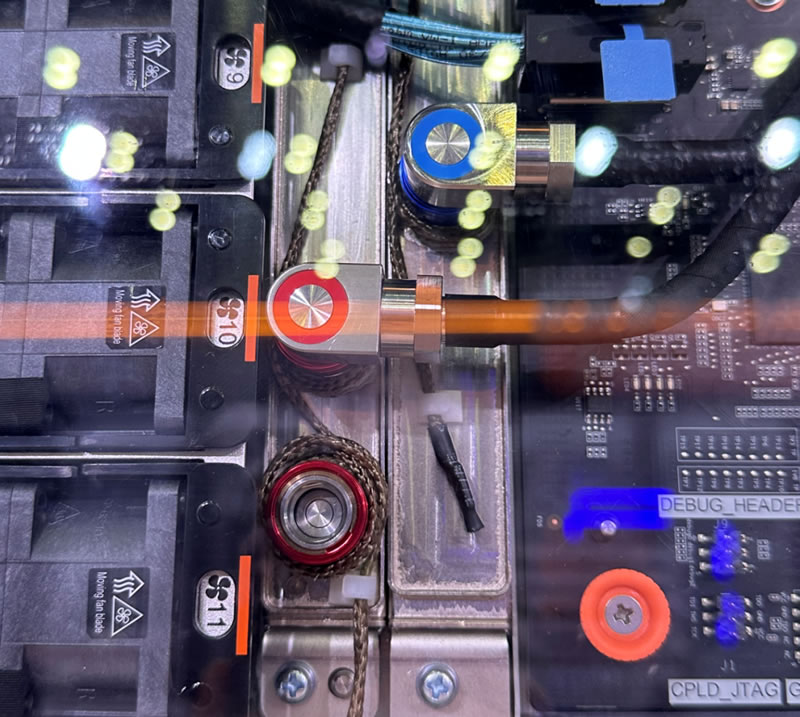

阿里云发布全新一代磐久128超节点AI服务器漏液检测线的布置，沿着管路，并设计有集水槽。可能是展品的原因，漏液检测线的缠绕方式有点松散，没有很好的贴着管路并位于管路的底部铺设。

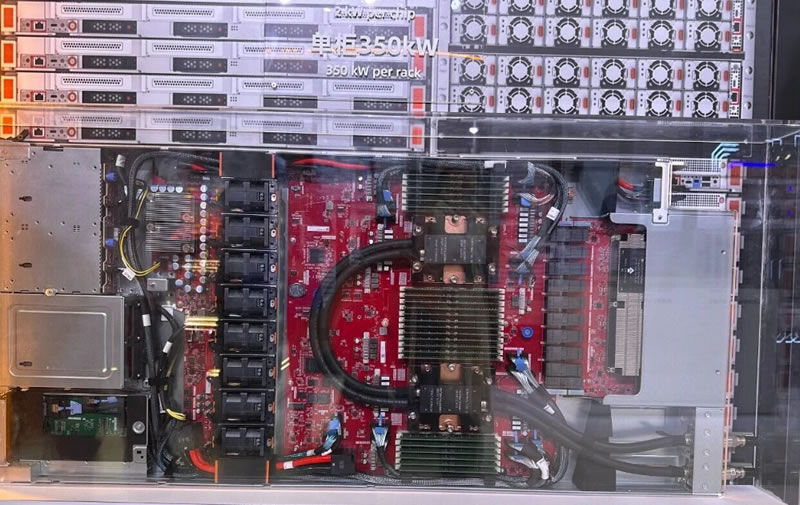

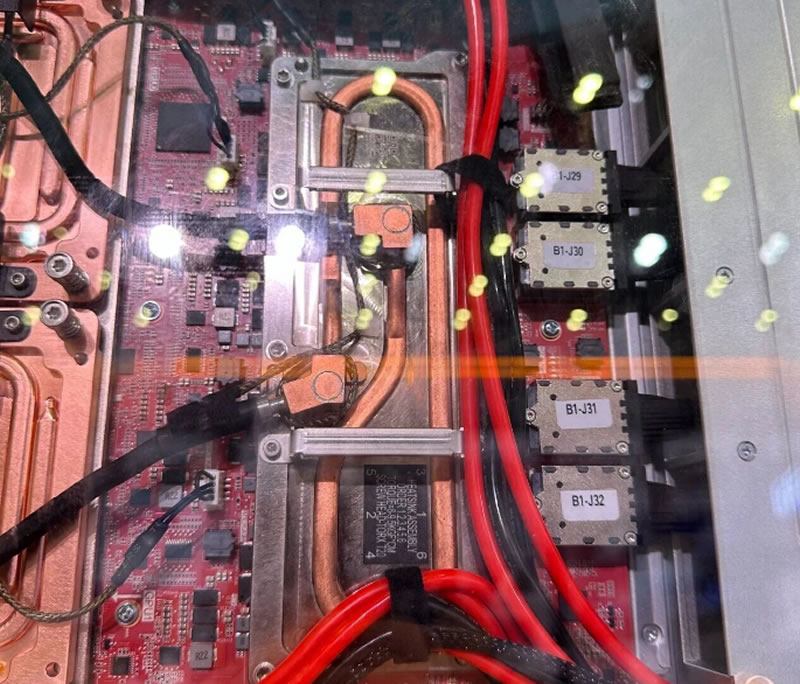

CPU节点：这次展示的 CPU 计算节点依然保持了标准 19 英寸机架宽度，整体采用的是 风液混合架构。两颗 CPU 芯片通过 液冷冷板进行散热，从管路布局来看，连接方式大概率是并联，这样可以保证两颗芯片得到相对均衡的冷却效果。不过，由于 CPU 的单颗功耗相比 GPU、加速卡要低一些，其实也完全可以采用串联的方式，把液体依次经过两块冷板，从而简化管路设计、降低系统复杂度。

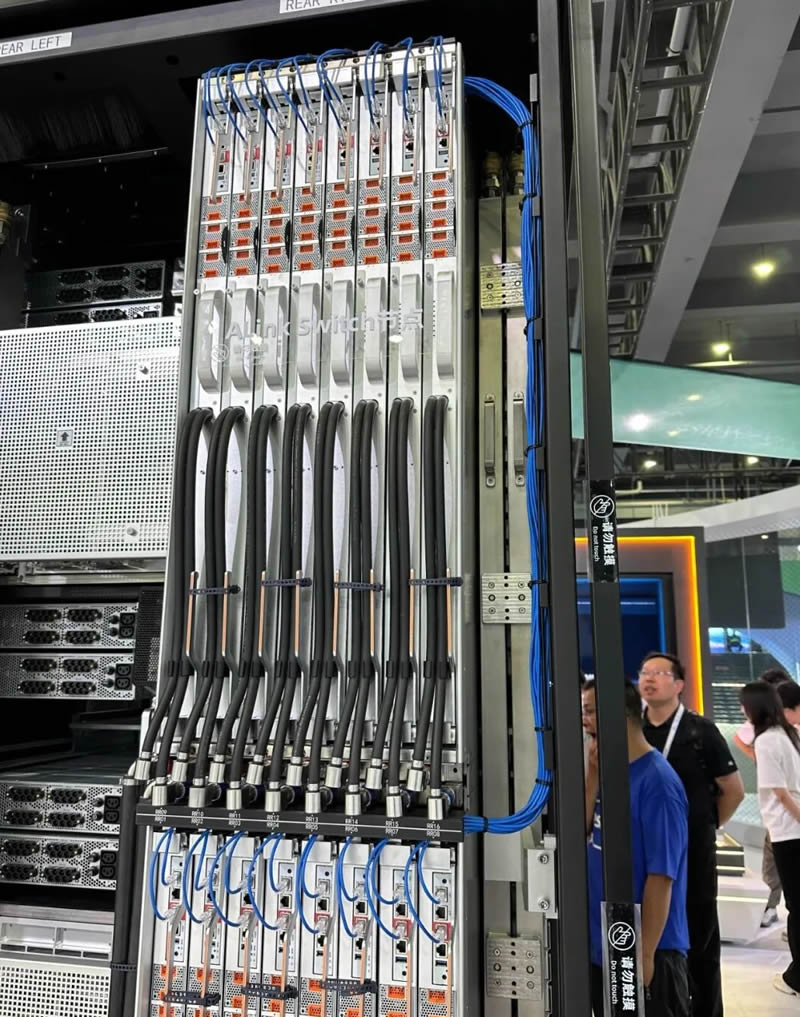

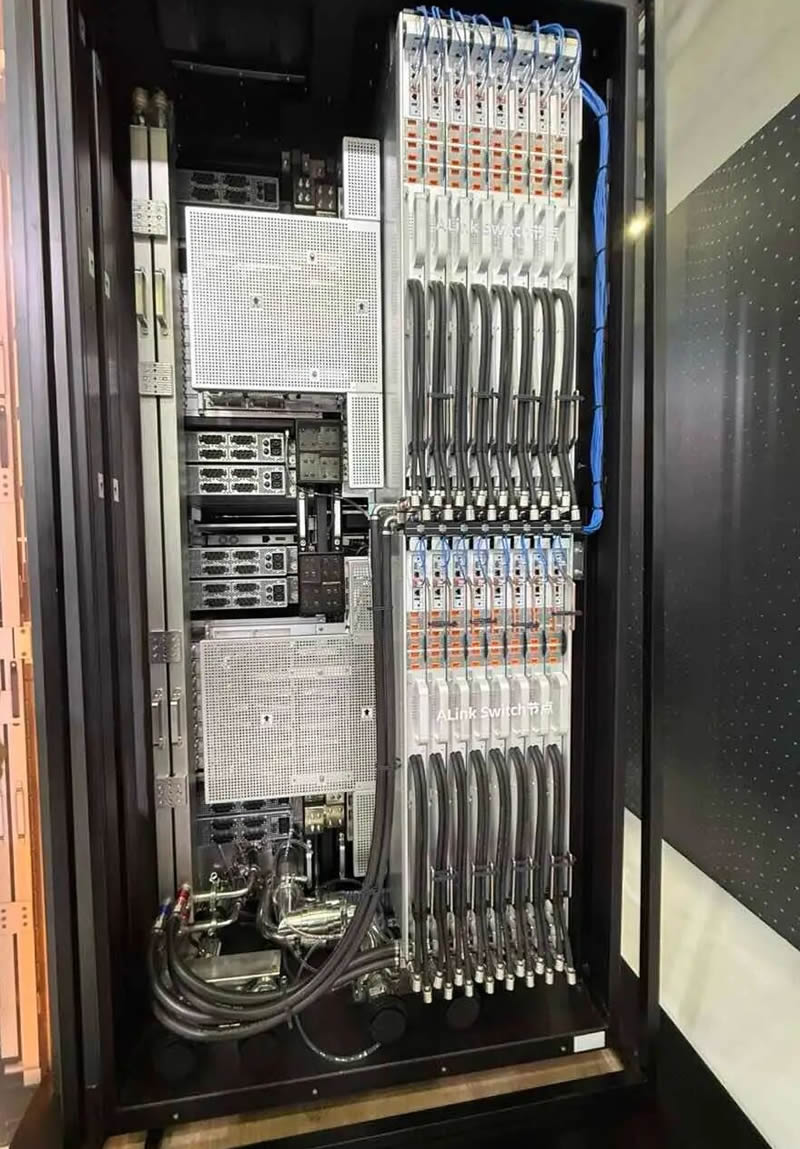

交换机：在阿里云这次展示的超节点液冷方案里，交换板的主芯片采用了液冷设计，并且通过手插式快接头与管路连接，便于维护和更换。比较特别的是，冷板底部还接了一根透明的 PU 管。从设计上看，这根管子大概率是作为导流用的——在极端情况下如果发生漏液，冷却液会被快速引流到集水盘，避免液体在机柜内部乱溢，造成设备短路或损坏。阿里云发布全新一代磐久128超节点AI服务器交换板的长度尺寸至少超过了1米，竖插安装，板卡的安装和两侧的扳手操作不会太方便。交换板的主芯片采用液冷，手插方式快接头，冷板的底部连接了一根透明的PU管，猜猜应该是导流用的，极端情况下漏液可将液体快速引流到集水盘中去。
阿里云发布全新一代磐久128超节点AI服务器 阿里云超节点后面的一些现场资料：

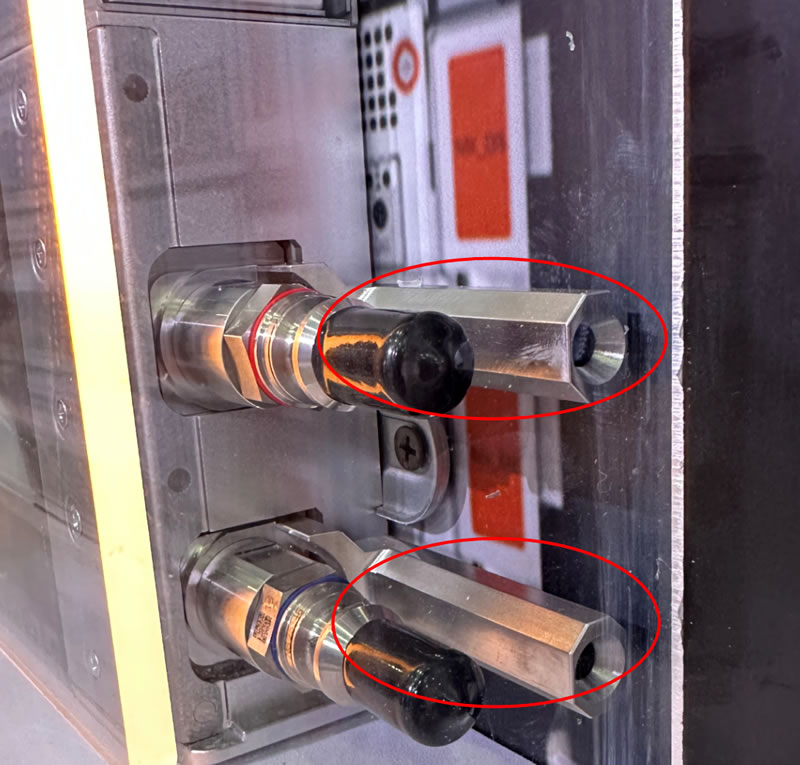

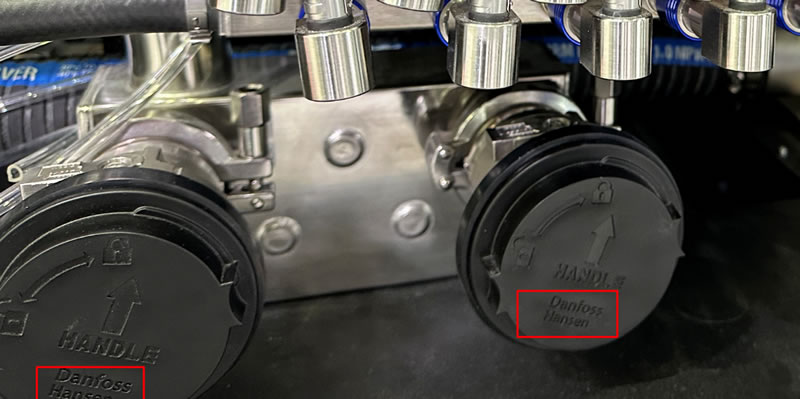

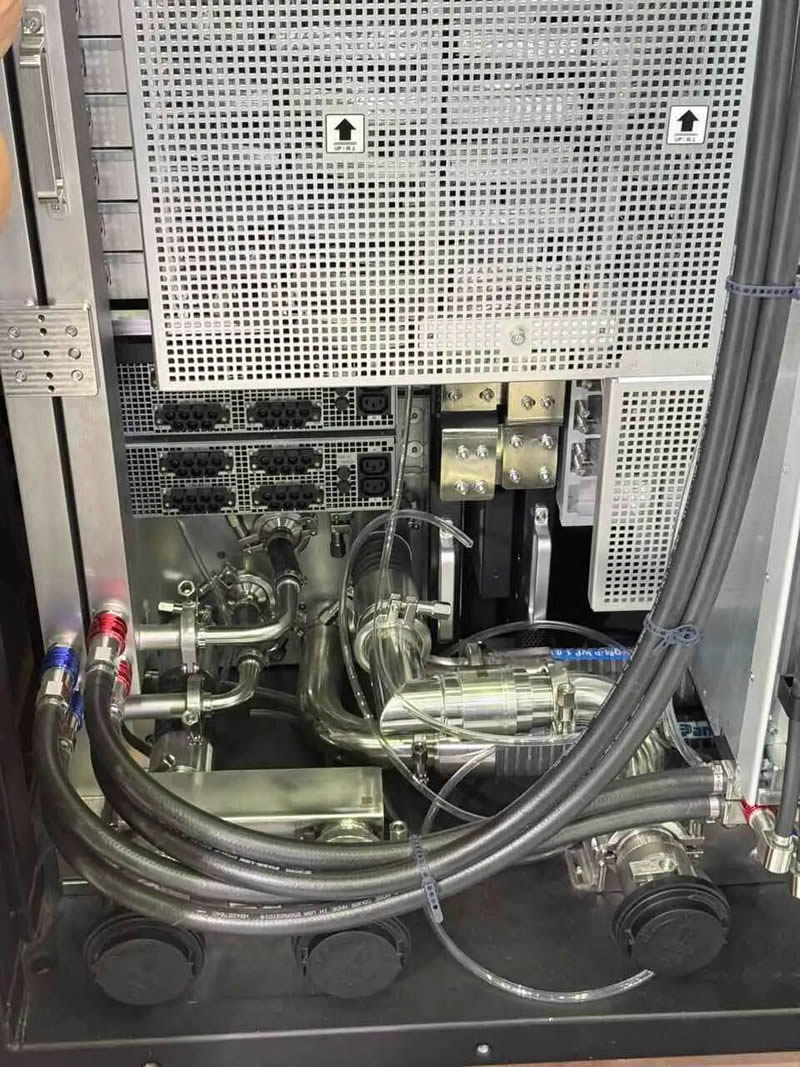

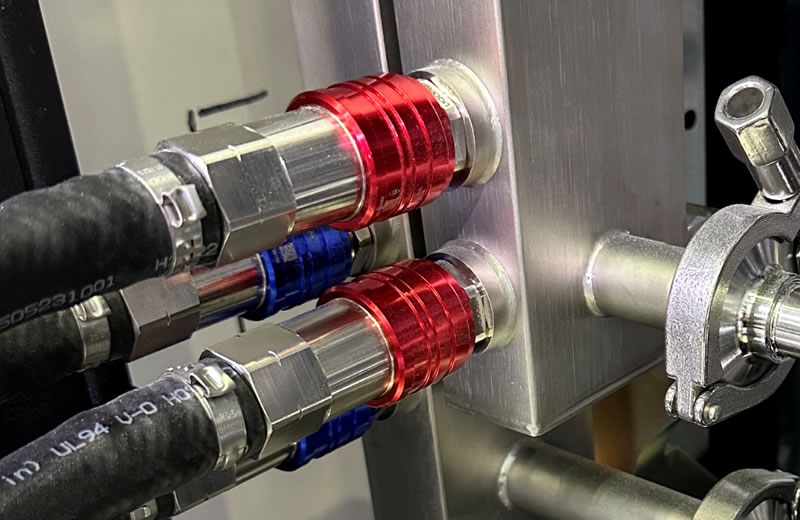

阿里云发布全新一代磐久128超节点AI服务器, 背部采用2进2出，实现冗余备份，互锁球阀是丹佛斯的FD83；UQD和NVQD以及液冷连接EPDM软管都是丹佛斯代理商北京汉深流体技术有限公司供应。

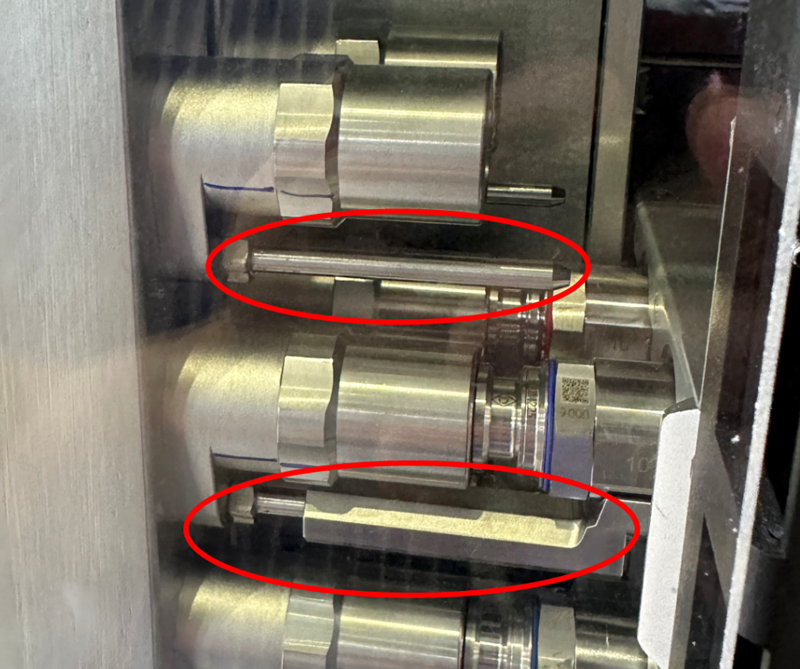

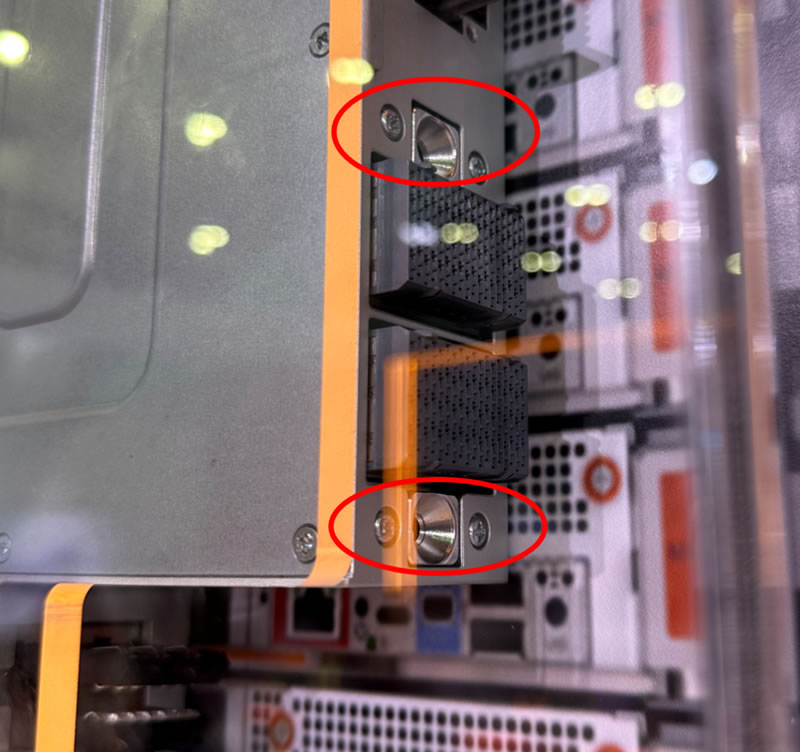

导向设计 ~ 亚毫米导向系统
磐久128超节点350KW 单柜功率，前后正交互联，CPU和GPU分开布置，取消cable rack和光模块，采用cabletray铜互联，双组ORV3机架母线与四组POWERSHELF串联。磐久128超节点的发布标志着阿里云在AI基础设施领域的全栈自研能力达到新高度。其高密度、高能效的设计不仅支撑了通义千问等模型的技术突破，也为全球AI算力竞赛提供了中国方案。根据规划，阿里云未来三年将投入3800亿元升级AI基础设施，并计划到2032年将全球数据中心能耗规模提升10倍，进一步巩固其在超级AI云领域的领先地位。磐久128超节点AI服务器通过技术创新和生态协同，为大模型时代提供了高性能、高可靠的算力底座，有望加速AI技术在各行业的规模化落地。
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
