GB200 NVL系列较之前DGX系统最大的变化大概有4点： 1、整机柜交付形态，非常密集的铜缆布线，功耗可达120KW/rack。

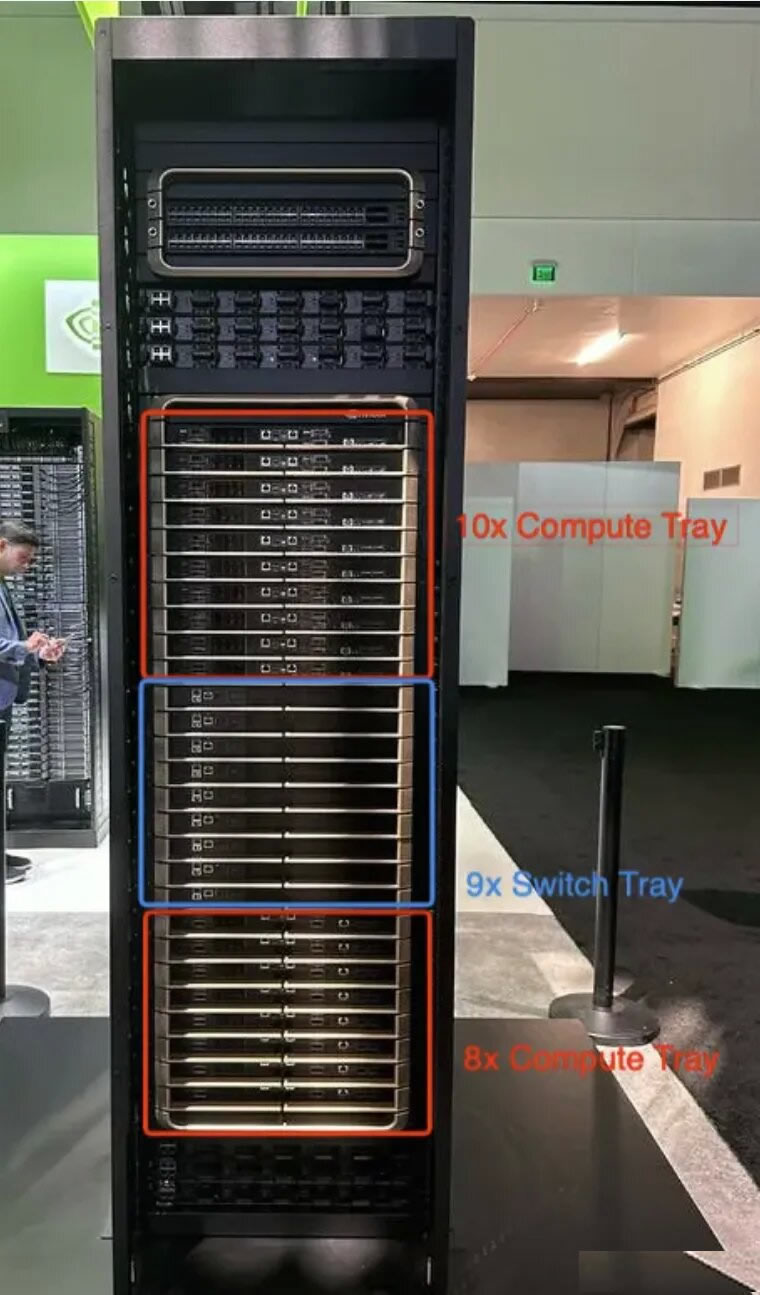

GB200 NVL72 名字由来： G——Grace CPU 形态介绍 基于Blackwell的NVL72，是整机柜设备，72是指总共72颗B200的GPU芯片。整机包括18个Compute tray（上10下8），9个NVswitch tray，6个电源tray（上3，下3）。整机柜功耗达到了120KW。 单台GB200 NVL72的FP16的算力达到了360P，相当于22.5台H100的算力性能。且本次重点增加了FP4/FP6的精度能力，考虑在推理中使用FP4精度，则算力可达1440P。 单个rack内部使用nvlink全部互联，Compute tray和NVSwitch tray之间为nvlink5.0技术，通过Copper Cable Cartridge相连，总共多大5184条铜芯互联线路。 正面展示：
计算配置 如上文所介绍，每个NVL72，有18个compute tray，这就是NVL72的算力配置单元，每个tray就是一个计算节点。 GB200 NVL72，首先定义了Bianca board的超级芯片组，每个芯片组由1个NV基于arm架构开发的称为Grace的CPU和2可Blackwell的GPU芯片，而每个compute tray则由2个超级芯片构成，即2CPU+4GPU。NVL72的18个compute tray总共有18*4=72颗GPU。 每个compute tray，以1U的形态，直接插接在机框上。是日常部署、运维的最小化单元。同时单个compute tray的功耗达到了5400W。 整机NVL72，显存为13.8T，单颗B200芯片，显存为192T，比原有H100的80GB，多出了112GB。同时，单GPU显存带宽从H100的3.35TB/s提升为了8TB/s。另，配合CPU配置了17TB的DDR5X内存，单B200芯片480GB内存。
网络配置 ● nvlink网络 NVL72是全NVlink互联的架构，故在NVL72模式下，是无需使用到RDMA（IB&RoCE）网络的。 1、整机NVL72配置了9个NVswitch tray，每个tray里面是2颗NVlink switch chip，每颗chip支持4*1.8TB/s的速率，即7.2TB/s的容量，转换成为57.6Tbps，比当前最热的TH5的51.2Tbps芯片的容量更大一些。每个NVswitch tray提供2*4*1.8TB/s=14.4TB/s的NVLink能力。 NVswitch tray内部线路图：
NVswitch tray前面板图：
2、GB200使用了nvlink5.0，每颗B200 chip通过自身18条nvlink5.0与NVlinkswitch chip进行互联。相当于一台NVL72有72*18=1296条NVlink5.0端口，每个端口是双向100GB/s，由4对差分信号线组成，每对差分信号由1条copper cable提供链接，故实际链路是1296*4=5184条。 各代NVlink的带宽：
nvlink5.0信道示意图：
3、如下所示，GB200 NVL72机柜中的9个NVSwitch Tray全部用于连接72个B200。每个B200芯片分别与18颗NVswitch芯片由一条nvlink5.0、双向100GB的链路进行互联；每颗NVswitch芯片支持7.2GB带宽，即72条NVlink5.0链路，故适配72颗B200 GPU部署。所以，已经没有额外的NVLink接口用于扩展构成更大规模的集群。需要想其它办法，后文介绍。
4、GB200 NVL72的NVlink在内部形成了一个全互联的状态，仅通过NVswitch一跳，可以实现72颗B200芯片的全互联。每个switchchip有4个nvlink端口，每个端口有72条铜缆对接，可以极大的降低光通信的功耗和成本，单机可减少20KW功耗。NVL72内部通信结构分析图：
● 非NVlink网络（RDMA+TCP高速网络） 1、每个compute tray含有4个OSFP插槽，及2个QSFP插槽。compute tray前面板图中网络端口示意图如下：
a）2个QSFP是由支持Bluefield-3 DPU，提供400G/800G口，用来负责TCP/存储高性能网络通信互联，即NV提出的前端网络。 b）4个OSFP插槽，CX7/CX8的800G/1.6TB口，的用于提供GB200的外部扩容，使用RDMA网络通信，即NV提出的后端网络。 2、受限于设计架构、传输成本、芯片能力，目前NV仅给出了最大576颗GPU（后面会提），即8台GB200 NVL72的纯NVlink组网方案。如果要做更进一步的扩容AI的训练/推理集群，需要通过RDMA网络来进行扩容。Nvlink5.0达到100GB/s的带宽，1个GPU是18条，总共1.8TB/s的带宽，而RDMA目前最快速率单端口200GB/s（1.6Tbps），后者在速度上是无法相提并论的。 3、涉及到的光模块间接（光模块类型众多，主要基于MSA定义，未来有机会单独细讲，本次主要是给大家简单认知。）更多详细可参考：https://www.fibermall.com/ a）下图是1.6T的OSFP-XD模块，使用224G的serdes，总共8个lane，MPO16芯的SMF单模光缆，目前网上能找到的最便宜1.6T，12600刀/个，未来应该会出多模激光器的光模块。
b）下图是800G常用的QSFP模块，分别使用1*16芯多模MPO，模块是8个lane组成，在短距离情况是使用MMF光纤。下图属于最基础性的OSPF800G模块，100米传输距离，市场报价在1200刀/个左右。
c）下图是800G常用模块中的其中一种，OSPF，使用16芯MPO，模块由8个lane组成。下图模块可以传输100m，使用MMF多模光纤，市场报价在750刀/个左右。
电源配置 1、整机额定功耗120KW，按2N配置为4+4(or4+2)个电源shelf，每个电源shelf支持33KW，可安插支持6个5.5KW的PSU单元，提供5+1的冗余能力。
2、使用的是OCP的ORv3 HPR的电源shelf，拥有超过97.5%的电源效率，从而减小AC-DC转换过程中的电力损耗。同时使用48V/50V的低压直流输出给各槽位，比传统的12V有更低的电力输送损耗。
3、机柜输入电源采用OCP的ORV3 HPR标准，AC input为415V。各槽位通过硬插链接的方式，直接与机柜的Busbar总线链接。
4、在AC的input侧，使用的是ORv3定义的7pin插接，下图展示了两种（左北美、右欧洲）不同的接头标准。按照单电源shelf支持33KW推测，每个input的输入应该是125A的断路标准。
5、在AC的input的上游端，使用的是标准工业连接器，遵循IEC 60309-2的标准IP67，移动工业插头，支持125A断路开关。根据相数电压不同，可以选择3芯125A或者5芯125A。
制冷配置 在H100阶段，单GPU为700W，为满足风冷散热的要求，创造更好的空气动力环境，整机在8颗H100的情况下已经做到了6-8U的空间。在B200阶段，单颗芯片为1200W，为了更大的散热空间，整机已经达到10U（8*B200）。 而在GB200 Bianca board的场景下，2700W的功耗，空气流速已经不足以能在19英寸机柜中形成有效散热，故只能选择液冷方案。同时，可以将整机体积控制在1~2U的范围内，大大提升了空间利用率，且散热效率更高。 1、液冷可以通过冷盘解决Bianca上的CPU和GPU的散热，但是每个compute tray和NVswitch tray的前面部分还有很多定制化的部件，比如网卡、PDU、管理卡、硬盘等，这部分依旧需要风冷散热。故以compute tray来讲一般需要形成风液比：8.5:1.5左右。未来如果需要基于CX网卡进行scale-out时候，可能会在NIC网卡处设计cold plate。下图是compute tray液冷架构图： 2、在机柜层面，目前主要提供多种液冷解决方式： a）针对一些风冷的老机房改造有RDHx和Sidecar两种方案选择，前者可提供30~40KW制冷，而后者则提供70~140KW制冷。这两种方案可在现有机房的风冷空调机组不做改变的情况下，增加每个rack的液冷系统，通过冷媒把热冷带到散热器radiator与空气热交换（需要保留室内风冷环境），从而实现制冷，改动较小，无需大范围改造管路。方案如图下图。但，以上方案要满足NVL72的制冷是比较吃力的。
b)针对NV72这样的高密度，新建数据中心，可以有in-rack的CDU和in-row的CDU两种不同方案选择。in-rack的CDU需要占用机柜内部超过4U的位置，其制冷效率一般在80KW左右，同时没法提供CDU冗余能力；in-row的CDU脱离单个rack内部，而是在数个机柜或列机柜配置的规模下，配置2个CDU系统，其制冷可到800KW~2000KW，同时提供冗余能力，目前NVL576集群的官方宣传就是用的in-row的方案。架构如图：
GB200 NVL36 NVL36是NVL72的变体，差异主要体现在4个方面： 1、每个compute tray从原来的NVL72的1U变成了2U，内部依旧是2颗grace的CPU+4颗B200芯片。单个rack的算力减半，但总算力一致。 2、单个rack从原来的120KW，减少到了单个rack的66KW，这样能适配更加广泛的数据中心。 3、2个rack中间的9个NVswitch tray，由于单rack内的GPU少了一半，而这些端口用来进行跨rack的nvlink互联。这样nvlinkswitch就比原来的NVL72多了一层，变成两层。 4、由于功耗降低，所需的33KW的power shelf也减少，2个即可满足需求，2N冗余可以配置2+2shelf。 除去以上几点外，NVL36与NVL72并无其它不同。另外，传言META会使用定制化的单compute tray为4CPU+4GPU的NVL36。 网上未找到NVL36的实体图，这个是示意图：
NVL36的的NVswitch tray与另一个NVL36rack进行back to back的互联，每个NVswitch tray的一半端口连本rack的背板，推测另一半端口与旁边rack进行互联是使用的18个1.8TB的端口，总共为64.8TB的rack间互联带宽。网上有说是OSFP模块的，但是不置可否，因为1.8TB*8=14.4Tbps，目前OSPFDD只能做到1.6Tbps，故更偏向于是背板互联。
GB200 NVL576 NVL576是通过16台的NVL36进行扩容而来。因为，NVL72单rack系统的nvlink已经全互联使用，如果要1:1的无阻塞scale-out，那么至少需要有足够的端口和外部互联，但NVL72已经没有了空间。同时，考虑到全互联的需求，把NVL72拆成NVL36后，每个rack还有一半即64.8TB共648条nvlink5.0链路可以进行扩容连接到第二层的NVswitch上。 所以按NV官方说的576颗B200（2880P算力，FP16)，那么应该是要用16台NVL36来进行组网。每个NVswitch都提供了36个对外互联的nvlink端口，累计单个机柜有36 * 2 * 9 =648个上行端口，构成NVL576需要有16个机柜，则累计上行端口数为 648 * 16 = 10,368个，对应的第二层交换平面需要有10368个端口进行对接，经计算 10368÷（72/2）÷2÷18=8 实际上可以由8个第二层交换平面构成，每个平面内又有36个NVswitch，由18个NVswitch tray构成576颗GPU的全NVlink HBN域，互联结构如下所示（这图来自fibermall，里面的planes-9应该是错的，正确应该是8）：
下图是官网NVL576的部署示意图，但这个图其实是有些不确定性的，因为如果是基于NVL36的机框，这个图是不正确的。 DGX B200 设备介绍 1、DGX B200是由NV官方版本的整机系统，含8块B200的GPU，内部2颗NVswitch进行互联，支持8*400G网络，单机额定功耗在14.3KW。
2、官配机提供的是风冷版本，使用5+1个电源配置模式。目前未找到液冷版本的相关信息。 值得注意就是这里，由于系统设置只有超过1个电源故障，整机就会宕机，所以在做网络配置时，无论如何无法基于传统数据中心A/B两路均插电源的方式实现电源容灾，也就是无法做到A/B路容灾，实际一路供电受影响，机器即受影响。 所以，如果需要做电源侧容灾，需要进行复杂的开关配置，即在每台DGX B200的PDU之前，做一个电源switch，对A/B两路进行故障切换，可能还需要考虑大电容、末端电池UPS等。还有一种方案，就是6路UPS与6个PDU进行独立供电。但无论哪种方式，其电源插接方式都是复杂的。
3、安装方式展示
SuperPOD网络： NV官网的DGX B200的super POD是127个节点（1个UFM），单台提供4个800G（8个400G）的OSFP接口，每32台为一个SuperPOD，同时使用64口400G的交换机。 因为要提升扩容能力，leaf提供32上、32下的400G能力，即每个SuperPOD里的leaf接32台B200各1个400G口，总共8台交换机。故上行为8*32=256个400G口。 spine层使用8台的情况下，总共8*64=512个400G口，刚好满足2个S普洱POD的互联（256*2）。如果是16台spine，则如下图可以满足4个POD的互联。16台spine情况下，16*64=32*32=1024口，故总共4个POD共32台leaf，正好spine的上下行能全部用完。另外，按照比例算，如果是二层的网络架构，选用64口400G组网，最多可以64leaf+32spine，构成2048颗GPU的集群。
下图是基于SuperPOD推荐的网络机柜配置。
