13SCC系列-Clever Clamp卫生级卡箍
Consistent, controlled, compression - every time!
Dixon拥有13SCC系列-Clever Clamp的独家发明专利，对传统卫生级卡箍实现了迭代式更新。独特设计不但让管道实现“无缝”连接，且管道内壁无突起死角，轻松实现管道洁净，适合对残留要求严格的洁净级管道。无需担心传统卡箍螺栓拉断，无需担心螺纹损坏，甚至无需安装工具。食品，医药，半导体洁净管道，轻松一按，连接无忧！
应用
- 适用于所有传统TC卡盘的应用场景
尺寸
- 1-1/2英寸、2英寸、3英寸和4英寸
特点
无需调节扭矩，轻松实现密封圈的精准压缩
- 无需担心过度压缩损坏密封圈
- 无需担心压缩过度和压缩不足导致滋生细菌
- 符合ASME BPE标准

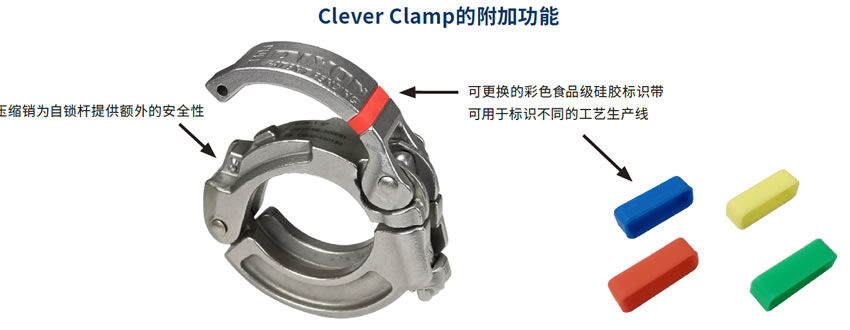

可选配颜色标识区分不同介质
- 可选配带锁功能避免误操作
- 无螺纹设计，避免因螺母不当拧紧而导致螺纹损坏的风险
- 安装快速，无需扭力扳手
- 可调节设计，适用于橡胶和PTFE密封圈
Dixon 13SCC系列-Clever Clamp 卫生级卡箍
13SCC-Series Clever Clamp
可用规格
-16、-20、-24、-32、-40、-48、-64
生产地：土耳其
库存地：美国、欧洲中东非洲区、中国
材料结构
内管：过氧化物硫化 EPDM 橡胶
增强层：织物层 + 钢丝螺旋支撑
外胶：阻燃沟槽型 EPDM?P 橡胶
颜色
黑色（BK），带蓝色 / 红色标识色标线
适配接头
丹佛斯 1G 系列扣压接头
目标参数 —— 开发期间需通过内部测试最终确认
丹佛斯 DPS 流体控制事业部 —— 数据中心专用业务部
商业级产品
13SCC系列Clever Clamp尺寸
| 尺寸 |
A（英寸） |
B（英寸） |
C（英寸） |
Clever Clamp 零件号 |
带自锁杆 零件号 |
| 1-1/2" |
2.14 |
1.1 |
3.04 |
13SCC-100150 |
13SCC-100150L |
| 2" |
2.65 |
1.1 |
3.53 |
13SCC-200 |
13SCC-200L |
| 3" |
3.72 |
1.1 |
4.59 |
13SCC-300 |
13SCC-300L |
| 4" |
4.82 |
1.1 |
5.62 |
13SCC-400 |
13SCC-400L |
食品级硅胶彩色标识带 ? 25个/包
颜色 零件号
红色 13SCC-CB-R
绿色 13SCC-CB-G
蓝色 13SCC-CB-B
黄色 13SCC-CB-Y
产品型号
产品编号 材质 管外径 压力等级
| 13SCC-100150 |
304 Stainless Steel |
1-1/2 quot; |
500 PSI at 70°F (21°C), 300 PSI at 250°F (121°C) |
| 13SCC-200 |
304 Stainless Steel |
2 quot; |
450 PSI at 70°F (21°C), 250 PSI at 250°F (121°C) |
| 13SCC-300 |
304 Stainless Steel |
3 quot; |
350 PSI at 70°F (21°C), 175 PSI at 250°F (121°C) |
| 13SCC-400 |
304 Stainless Steel |
4 quot; |
300 PSI at 70°F (21°C), 150 PSI at 250°F (121°C) |
Product Options
Part Number Tube OD Material
| 13SCC-100150 |
1-1/2" |
304 Stainless Steel |
| 13SCC-200 |
2" |
304 Stainless Steel |
| 13SCC-300 |
3" |
304 Stainless Steel |
| 13SCC-400 |
4" |
304 Stainless Steel |
| 13SCC-100150L |
1-1/2" |
304 Stainless Steel |
| 13SCC-200L |
2" |
304 Stainless Steel |
| 13SCC-300L |
3" |
304 Stainless Steel |
| 13SCC-400L |
4" |
304 Stainless Steel |
|
