和硕&华硕 Pegatron_ASUS展位展出了的AI 服务器 NVIDIA GB300 NVL72

01
和硕NVIDIA GB300 NVL72设计思路及图片资料

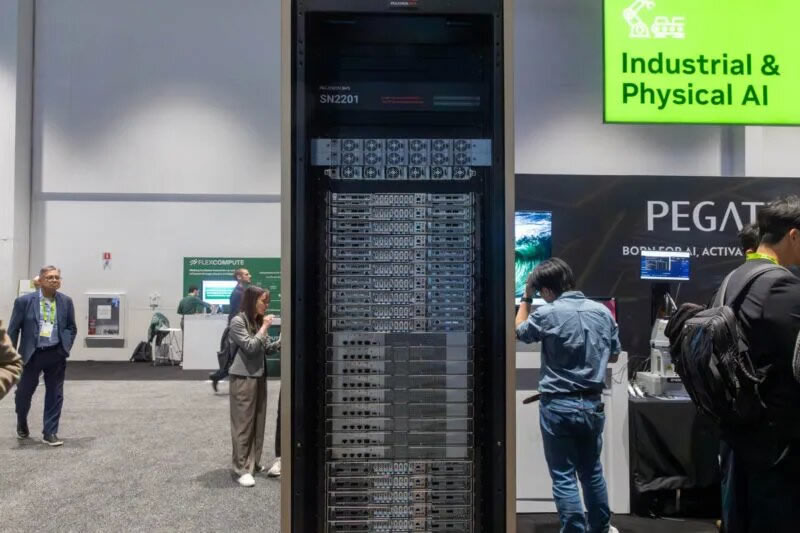

在 NVIDIAGTC 2025 大会上,和硕的展位展出了许多酷炫的 AI 服务器，展出 Pegatron NVIDIA GB300 NVL72 机架。

和硕联合计算托盘冷热冷却

Pegatron GB300 NVL72 机架顶部

和硕正在将台达电源架集成到他们的机架中。

Pegatron GB300 NVL72 机架底部

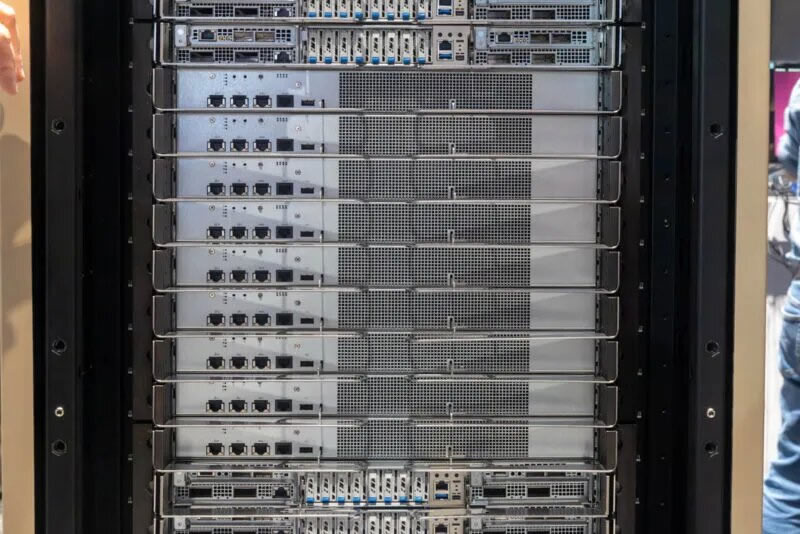

中间是 NVLink 交换机托架。周围是 GB300 计算托架，我们稍后会详细介绍。

和硕 GB300 NVL72 机架 NVLink 交换机托盘

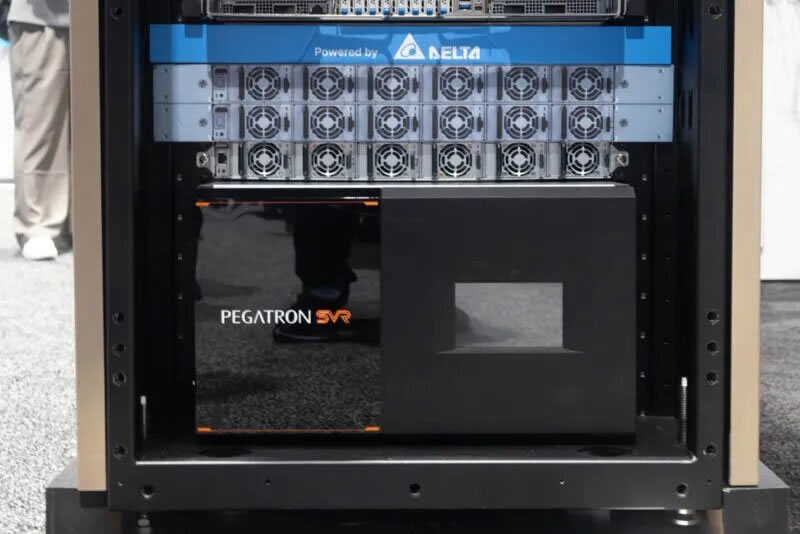

在底部，我们有 Pegatron SVR CDU，它使液体在机架中循环。

和硕 GB300 NVL72 机架式 CDU

GB300 NVL72 机架采用液体冷却，后部配有母线供电。

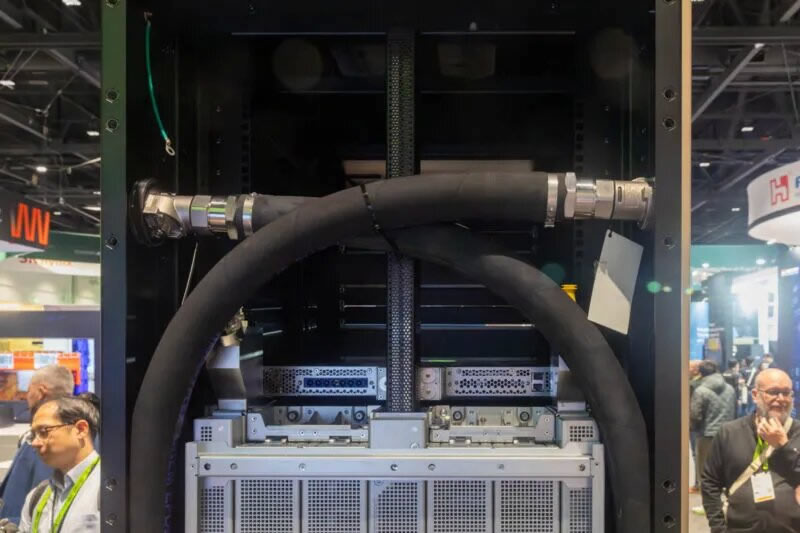

Pegatron GB300 NVL72 机架后管

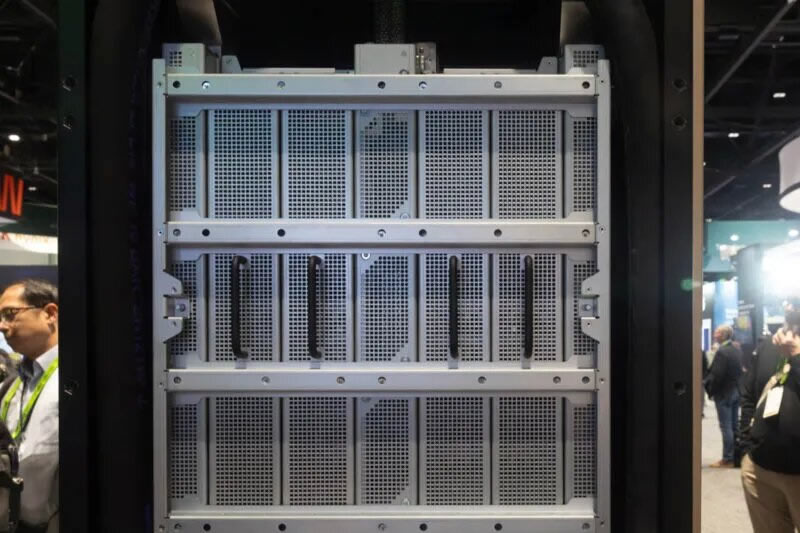

连接计刀片和 NVLink 交换机托盘的是后面的四个 NVLink 电缆盒。

Pegatron GB300 NVL72 机架后部

NVIDIA B300 计算底座已上架，但该公司还展示了其中一个计算底座。

Pegatron GB300 NVL72 机架特写

该滑轨有四个 Blackwell 模块以及两个 NVIDIAGrace CPU，并采用液体冷却。

和硕计算托盘内部

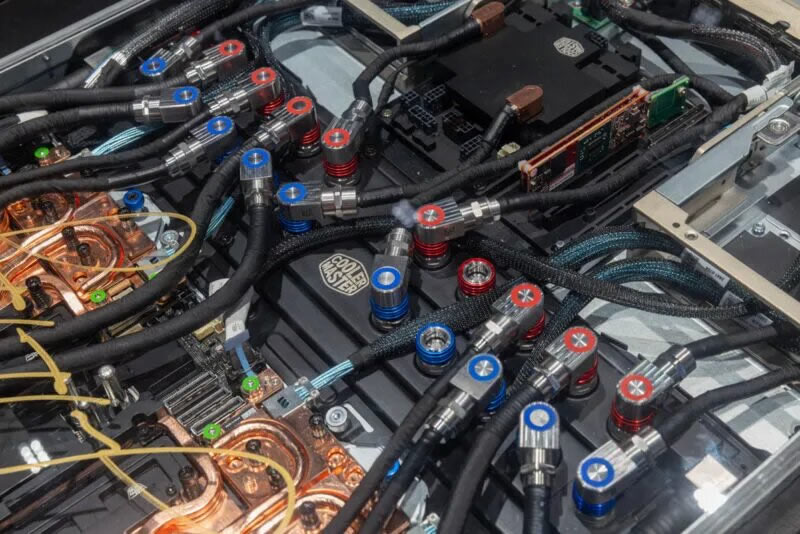

此托盘中的液体冷却由 Cooler Master 提供。和硕联合计算托盘冷热冷却
这是从另一个角度看 NVIDIA GB300 和 Grace CPU 之间的 NVIDIAConnectX-8。

Pegatron 计算托盘 CPU 和 GPU

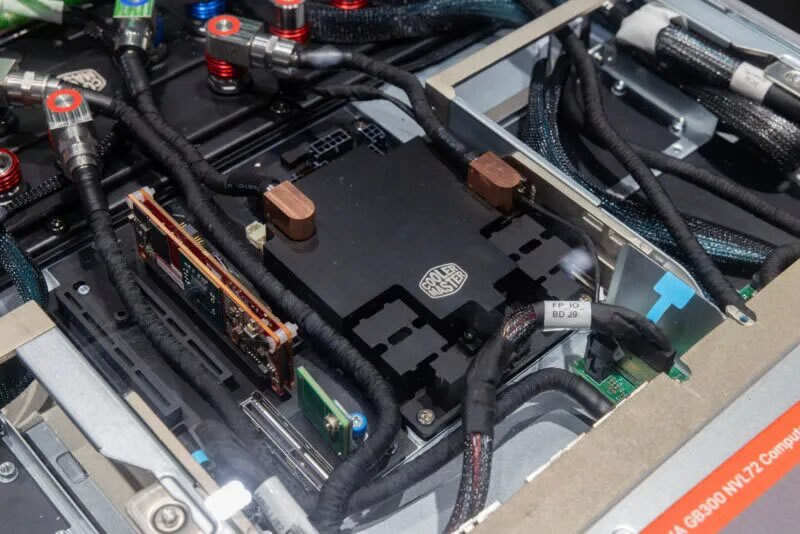

甚至连电源分配都是液体冷却的。

和硕计算托盘配电

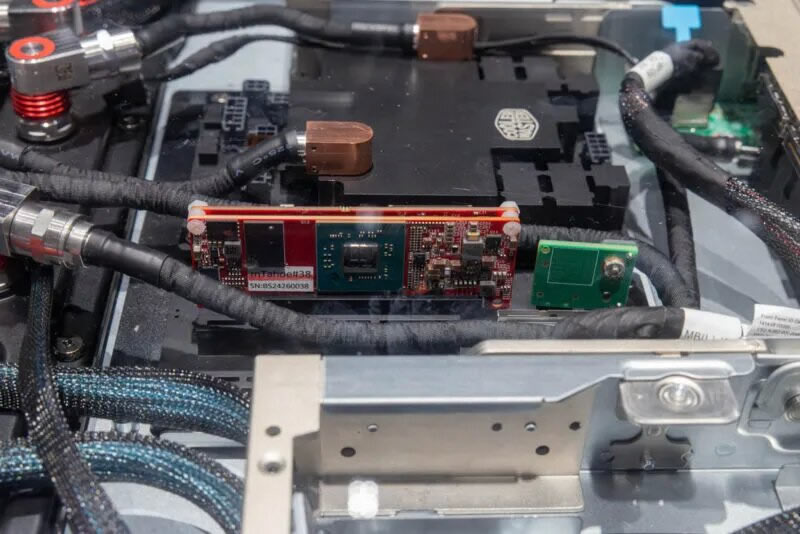

这是基板管理模块。

Pegatron 计算机托盘基板管理

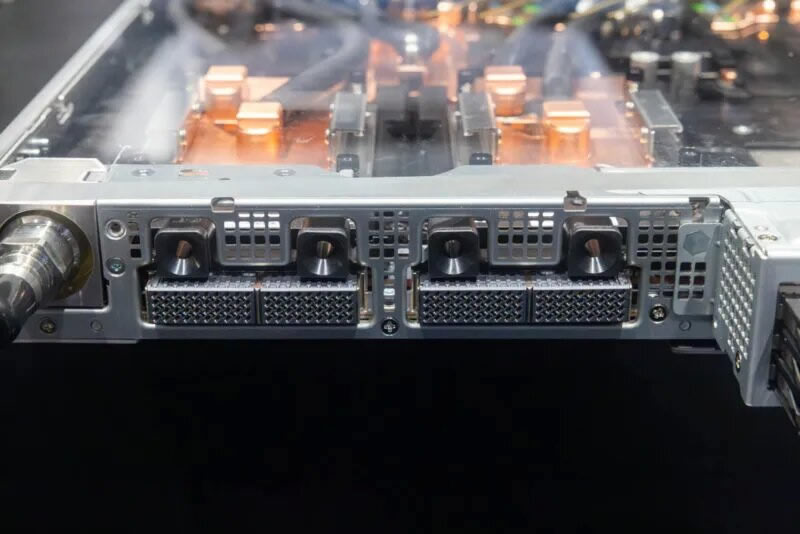

拔掉了 NVLink 线缆盒连接处的盖子。可以看到针插座以及 NVLink 连接器。

和硕计算托盘后部

侧面有与机架盲配的液体冷却喷嘴，中心有母线电源连接器。

02
华硕NVIDIA GB300 NVL72设计思路及图片资料
在 NVIDIA GTC 2025 大会上，华硕展出 NVIDIA GB300 的 AI Pod。展出许多 PCIe GPU 系统以及全新的 NVIDIA HGX B300 8 GPU 系统。

NVIDIA GTC 2025 华硕展位

华硕 AI Pod 的重点是密集的 AI 计算。

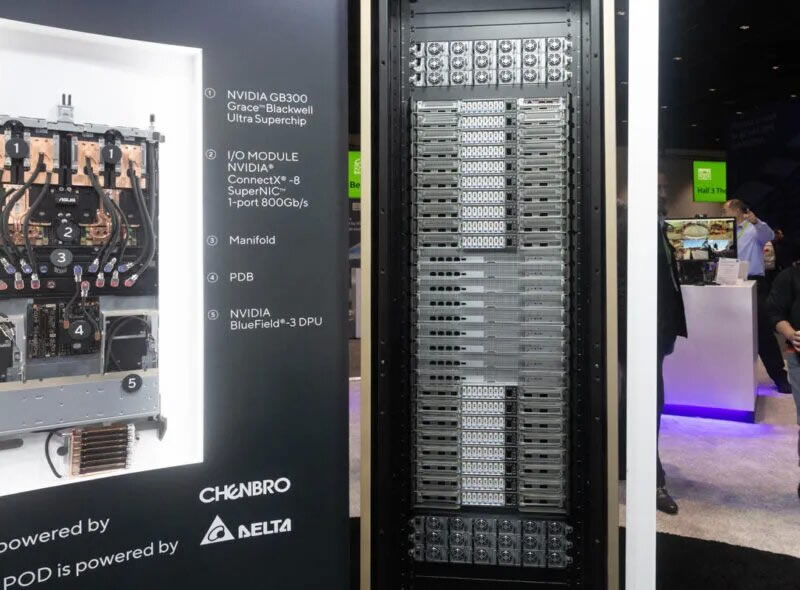

华硕 AI POD NVIIA GB300 NVL72 正面

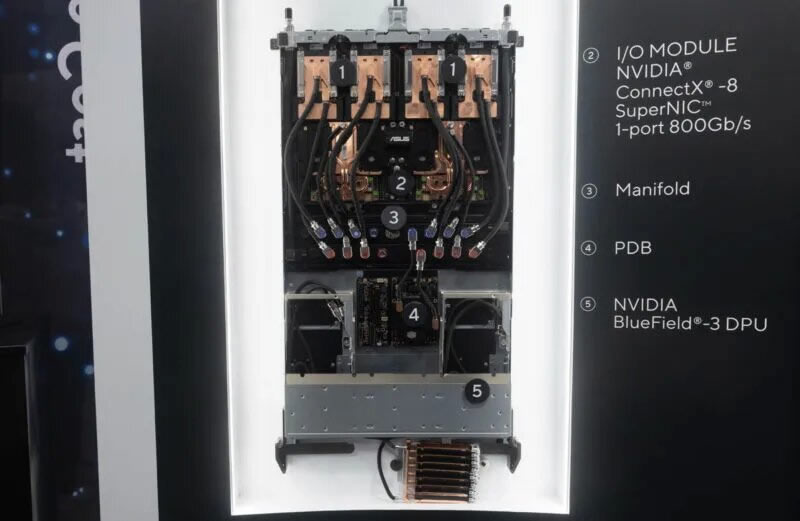

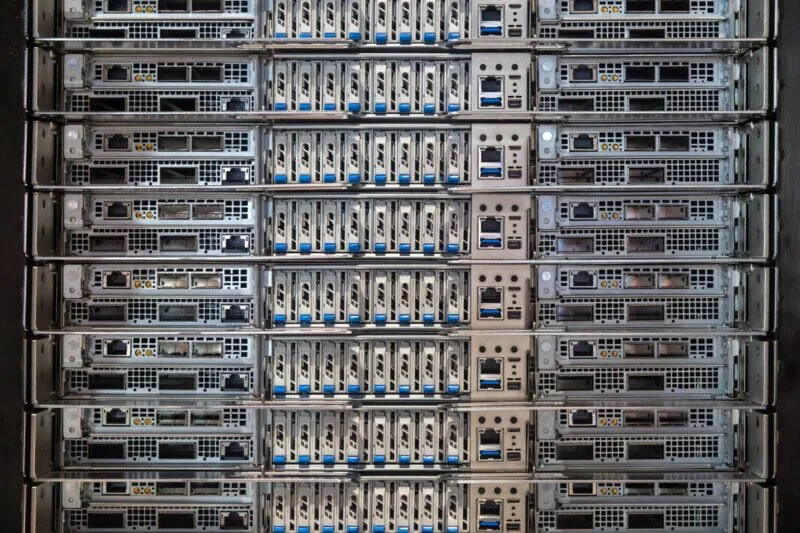

NVIDIA GB300 NVL72 机架内部有 18 个 NVIDIA GB300 计算刀片。华硕 AI POD NVIDIA GB300 节点

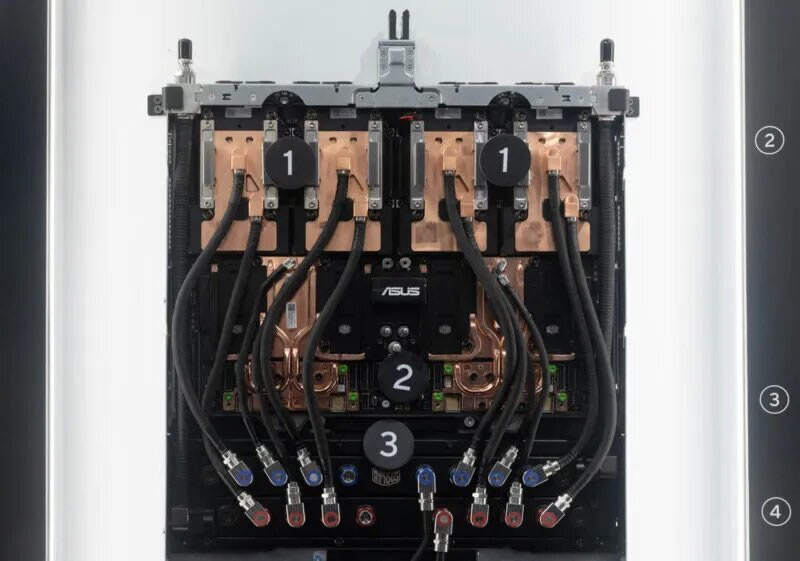

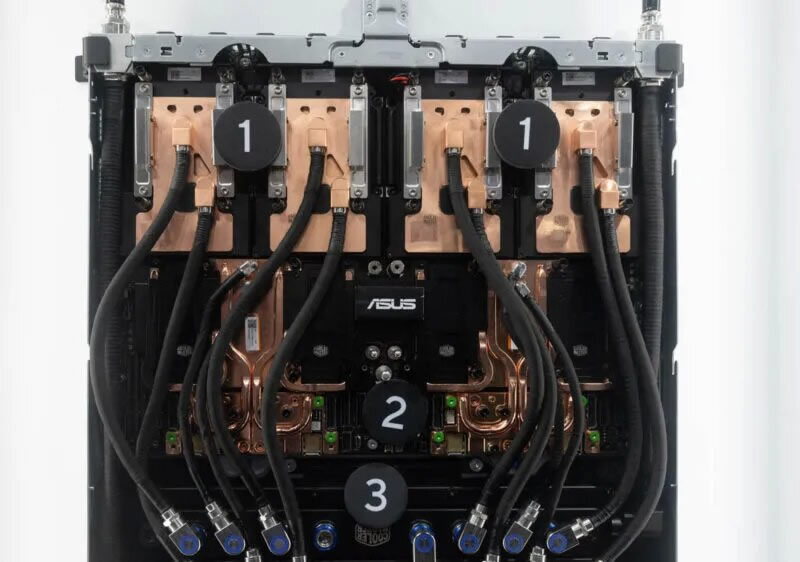

每刀片有四个 B300 模块和两个 Grace CPU。华硕 AI POD NVIDIA Grace Blackwell

NVIDIA ConnctX-8 NIC 还支持 Grace CPU 附近高达 1.6Tbps 的网络，用于机架外的横向扩展网络。

华硕 AI Pod NVIDIA GB300 节点后置中置液冷

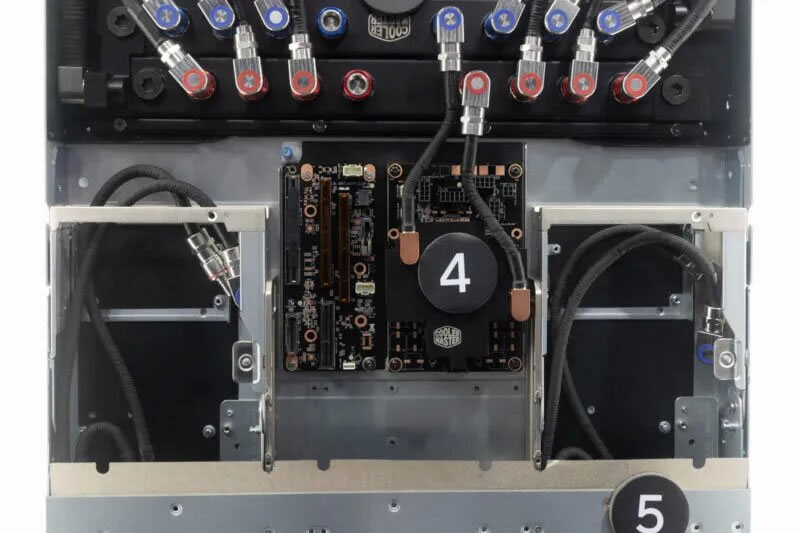

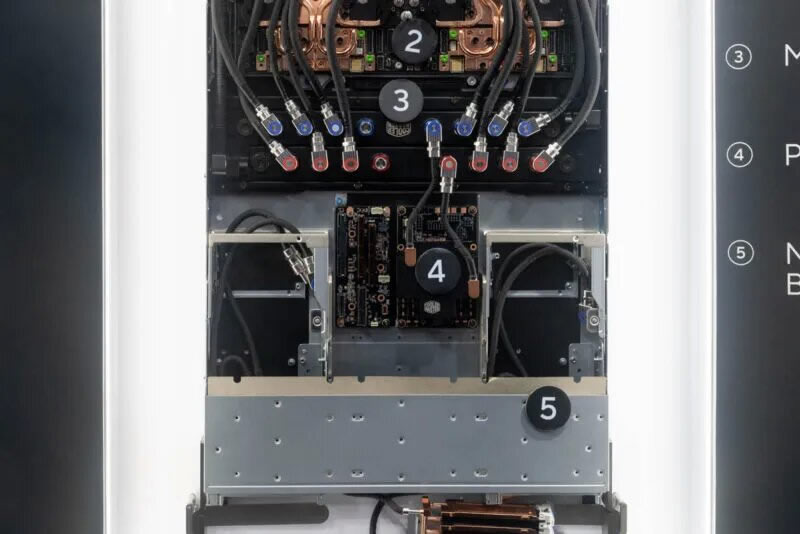

还有一个 NVIDIA BlueField-3 DPU，它将与配电板一采用液体冷却。华硕 AI Pod NVIDIA GB300 节点中前置液冷。

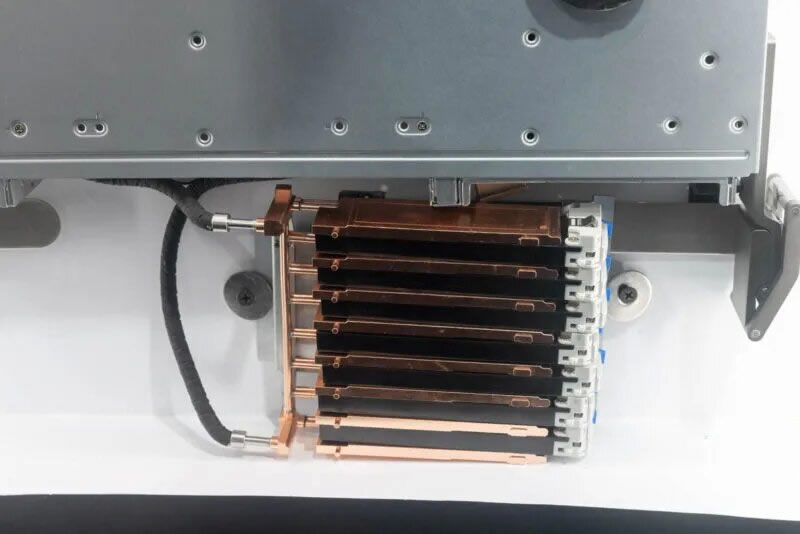

一个巧妙的功能是液体冷却 SSD 阵列。

华硕 AI POD NVIDIA GB300 液冷固态硬盘

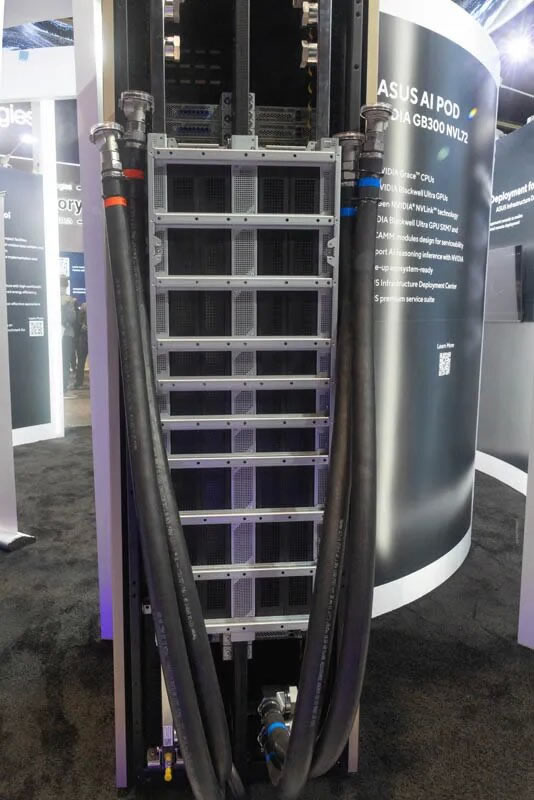

这些计算节点之间有 9 个 NVLink 交换机底座。整个机架通过后端的 NVLink 线缆盒连接。这四个线缆盒每个都有超过 1000 根线缆，使其成为机架中复杂而重要的组成部分。

华硕 AI POD NVIDIA GB300 NVL72 后置
在这里我们还可以看到母线电源和液体冷却歧管。

华硕 AI POD NVIDIA GB300 节点配电板

有趣的是，这次有很多酷冷至尊的散热方案。我们的很多读者多年来一直在华硕主板上使用酷冷至尊的散热器，所以很高兴看到双方在高端AI系统上展开合作。
