数据中心冷却液分配单元（ CDU ~ Coolant Distribution Unit ）概述
本文翻译自VERTIV公司网站

随着新一代服务器加速计算技术、机器学习、人工智能及高性能计算的发展，数据中心环境的热密度持续攀升，IT 散热挑战也日益加剧。液冷技术正迅速崛起，成为高效应对高功率密度热点问题的关键方案。如下方图表所示，随着数据中心机柜密度不断提高，空气冷却的效果已远不及液冷。

采用液冷技术补充现有机房冷却系统

为使高功率中央处理器（CPU）与图形处理器（GPU）在规定范围内运行（即维持设备壳体温度达标），冷却液分配单元（CDU）相比传统风冷方案，可提供更宽的制冷容量调节范围、更高的能效，以及更灵活的解决方案。

冷却液分配单元（CDU）专为应对加速计算与高密度数据中心环境的高热负荷而设计，承担着关键的制冷及热量移除功能。该设备可为换热器、芯片直冷装置及浸没式冷却设备，输送洁净且温控精准的冷却液。

什么是冷却液分配单元（CDU）？

在数据中心高密度应用场景中，冷却液分配单元（CDU）是液冷系统不可或缺的核心组件，能够提升系统整体能效，降低总拥有成本。

CDU 以闭环系统形式，在机柜与服务器机箱内部驱动冷却液循环；同时借助机房冷水系统（在全液冷系统中）及机柜外部空气，实现对服务器的冷却。

液冷的换热效率优势

由于液体的换热效率远高于空气，因此在机柜密度升高、散热量超出风冷系统处理能力的场景下，CDU 的引入可有效解决散热瓶颈。CDU 系统网络承担着热量交换的关键作用：一端连接建筑现有机房冷却系统或冷水回路（FWS），另一端连接贴近 IT 设备部署的 CDU 专用冷却回路（TCS）。

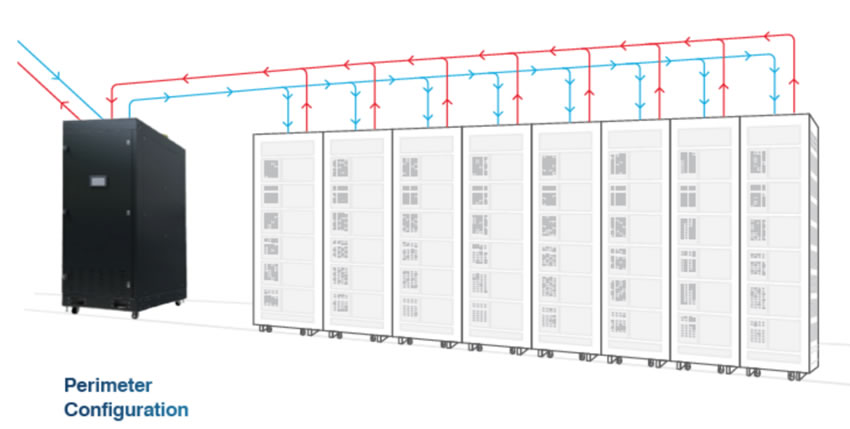

CDU与机柜的液-液交换连接示意图

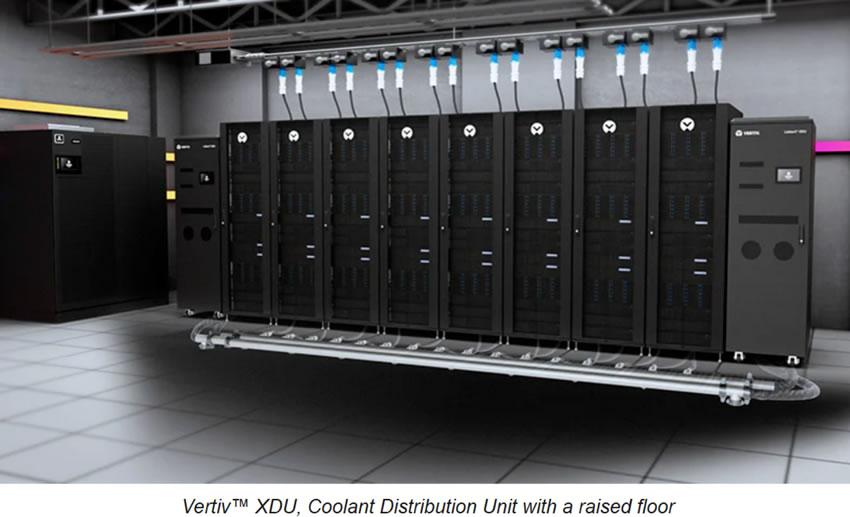

BOYD公司的CDU布置方案

冷却液分配单元（CDU）的工作原理是什么？

冷却液分配单元会构建一个独立于冷水供应系统的二次侧循环回路，以此实现对液冷系统温度、压力和流量的严格闭环管控与精准调节。

CDU 可将二次侧循环回路的供水温度维持在数据中心露点温度之上，从而避免凝露产生，确保系统始终处于全显热冷却模式。

无论是集成于机柜列的一体式行间 CDU，还是内置在机柜内部的机架式 CDU，这类液 - 液型冷却液分配单元均需通过换热器与现有机房冷水系统（FWS）相连，借助换热器将 CDU 回路中的热量向外转移。

对于液 - 气式冷却系统而言，冷却液分配单元（CDU）通过其内部集成的换热盘管结构，将热量传递至周围环境空气中。

CDU 配备有过滤精度通常为 50 微米的过滤器，可确保冷却液洁净无杂质，从而保护服务器冷板的结构完整性与散热性能。多数系统还集成了泄漏检测装置、智能流量监测设备及告警功能，以此保障系统稳定运行，并对数据中心设备形成防护。

液 - 液式冷却液分配单元

液 - 液式冷却液分配单元的制冷性能表现最佳，但此类设备需铺设管道与泵组，以实现与机房冷水系统的对接。

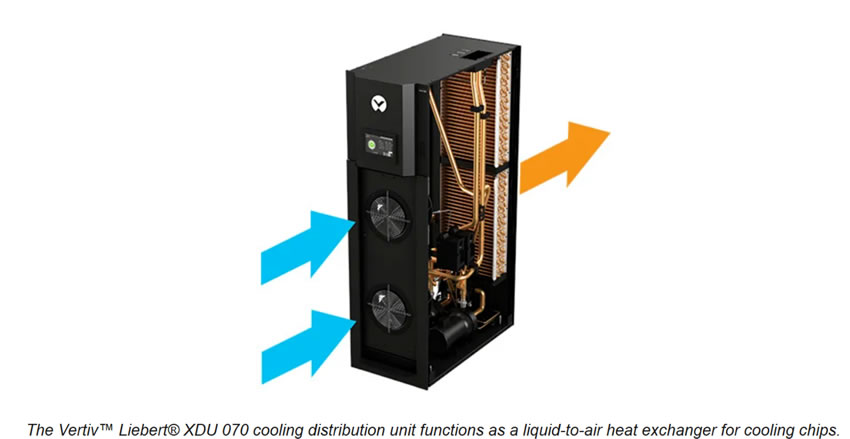

液 - 气式冷却液分配单元

尽管与其他类型设备相比，液 - 气式冷却液分配单元的制冷容量与制冷能力存在局限，但该类产品无需接入建筑冷水管路即可完成热量散逸。相较于液 - 液式冷却液分配单元，液 - 气式产品的安装流程更简便、占用空间更小，且安装成本与初期投入更低。该设备可对高功率 IT 设备实现局部液冷散热，同时依托数据中心现有的冷却系统技术完成热量的最终散发。

冷却液分配单元的优势

高效制冷冷却液分配单元相比传统空调系统，体积更紧凑、部署更灵活。凭借小巧的尺寸与轻量化的设计，其可贴近被冷却的服务器安装；由于无需在整间机房或整栋建筑内输送冷却液，制冷过程的能耗得以降低。

相较于传统空调或冷水机组，冷却液分配单元能大幅降低能耗，同时提升系统的持续运行时长与可靠性，进而在长期使用中降低运维成本。

精准控温冷却液分配单元还可防止数据中心因设备过热而面临潜在损坏风险。借助专用控制器，冷却液分配单元可将温度精准控制在 -20℃（-4℉）至 + 70℃（158℉） 的区间内，便于数据中心运维人员按需定制温控参数，从而避免设备部件故障，甚至是火灾隐患的发生。

冗余保障冗余配置的泵组与供电输入，可确保设备持续稳定运行，同时维持温度、流量与压力的精准恒定，最终保障系统的不间断运行，提升整体可靠性。

冷却液分配单元（CDU）是高密度应用场景下数据中心的核心设备，可实现冷却液的近距离精准输送，以及液冷系统的高精度调控。该设备有助于数据中心管控热负荷、降低能耗，并通过冗余设计提升系统效率与可靠性。此外，冷却液分配单元能够减少二氧化碳排放量，对推动环境可持续发展具有积极意义。
