光模块液冷散热技术现状、挑战与未来趋势
Liquid Cooling for Optical Modules: Status, Challenges and Trends

关于光模块

光模块是光纤通信中负责将电信号和光信号相互转换的关键器件。光模块的发送端把电信号转换成光信号，接收端把光信号转换为电信号。主要插在交换机、服务器、路由器等设备上，一端对接设备电路，一端连接光纤，实现数据高速、远距离、低损耗传输，广泛应用于数据中心、5G通信、云计算和AI算力集群等场景，是支撑高速网络互联的关键基础组件。

光模块按封装形式，可以分为传统可插拔封装和下一代集成式封装两大类。传统可插拔封装是目前数据中心主流，常见类型包括SFP、SFP+、QSFP+、QSFP28、CFP、OSFP等，而以CPO（光电共封装）为代表的集成式封装属于下一代技术，将光引擎与芯片高度集成，主要面向800G、1.6T及更高速率的应用场景，适用于AI超算/高端算力集群，同时2026年被行业定于CPO商用元年。

光模块里的散热难题

AI算力与数据中心带宽爆发，光模块从400G→800G→1.6T→3.2T，功耗直线飙升、热流密度破百W/cm2，传统风冷触顶、液冷成刚需；CPO集成更让散热从“模块级”升级为“芯片级”，成为性能与可靠性的核心瓶颈！

难点

① ：功耗与热密度爆炸（最核心）

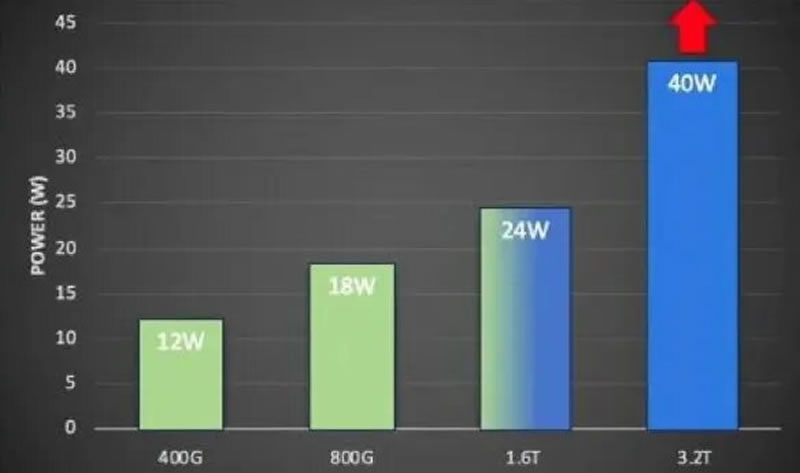

- 400G≈12W、800G≈18–30W、1.6T≈25–45W、3.2T预计40–55W+

- 热流密度超100W/cm2，远超风冷极限（约50W/cm2）

- 温度每升10℃，激光器寿命减半、误码率飙升、波长漂移

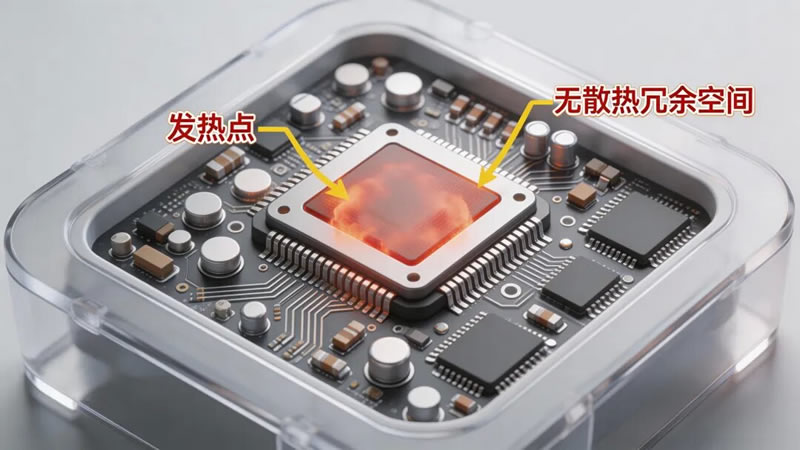

难点②：封装空间极度受限

- 主流QSFP-DD/OSFP紧凑封装，内部间隙仅0.1–0.5mm，无散热冗余

- 全金属气密封装，热量只能单向传导，无自然对流

- CPO中光引擎与电芯片共封装，热源叠加、互相干扰

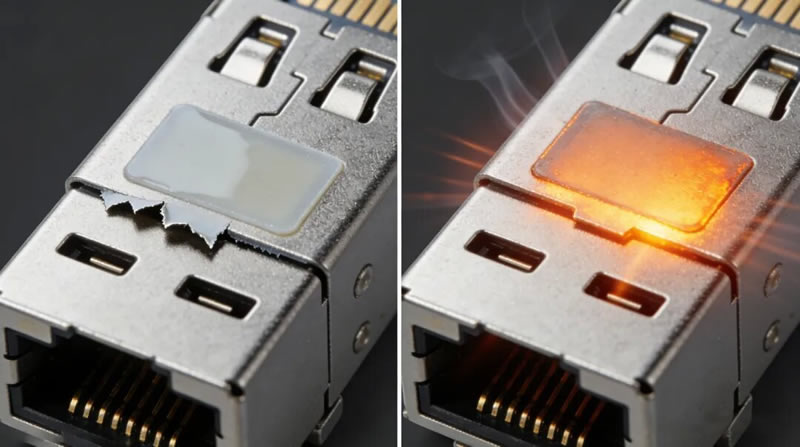

难点③：阻与材料可靠性（最大技术卡点）

- 界面热阻占总热阻50%+，传统垫片/凝胶导热率不足、贴合差

- 软凝胶易被热循环挤出、硬垫片难贴曲面；硅油挥发污染光路、性能衰减

- 长期老化导致填料沉降、基体脆化，可靠性不达标

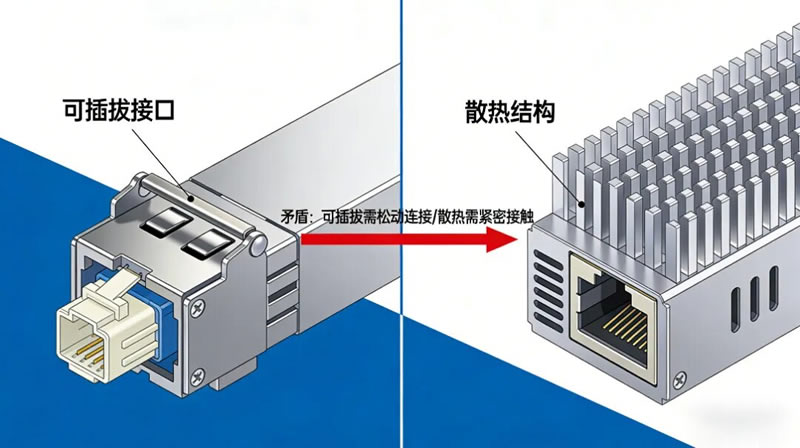

难点④：可插拔与散热的矛盾（工程死结）

- 光模块需插拔（OSFP拔出力≤30N），冷板固定，公差与插拔力难平衡

- 干接触冷板热阻高、直插液冷破坏可插拔性，运维与散热不可兼得

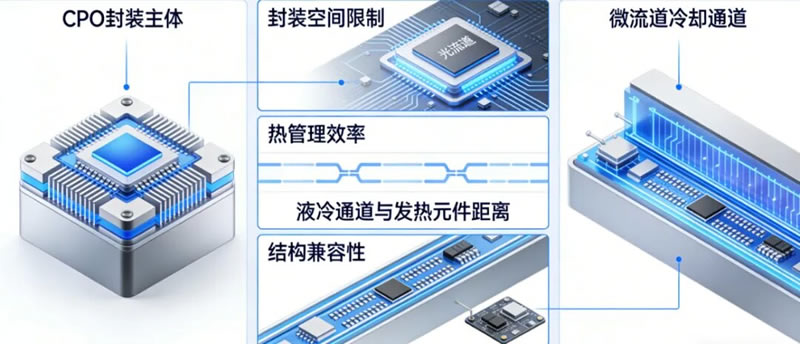

难点⑤：CPO专属散热难题

- 光引擎与电芯片热预算共享，一处过热全模块失效

- 微流道液冷需与封装深度集成，良率低、成本高

- 信号完整性与散热结构冲突，电磁干扰+热应力双约束

总的来说，光模块散热已从“可选优化”变成生死线：高功率+小空间+高可靠+可插拔+CPO集成，五大矛盾叠加，液冷+新材料+微结构是唯一出路。

03.光模块主流液冷方式

光模块液冷主流分冷板式、直插式、浸没式、CPO集成式四大类，适配不同功率与场景。

① 冷板式液冷（主流过渡方案）

- 热管+冷板（间接）：热管先导模块热量至远端冷板，再由水冷带走。优点：不直接接触、可靠性高、兼容现有设备；缺点：路径长、热阻大，仅适配≤800G。

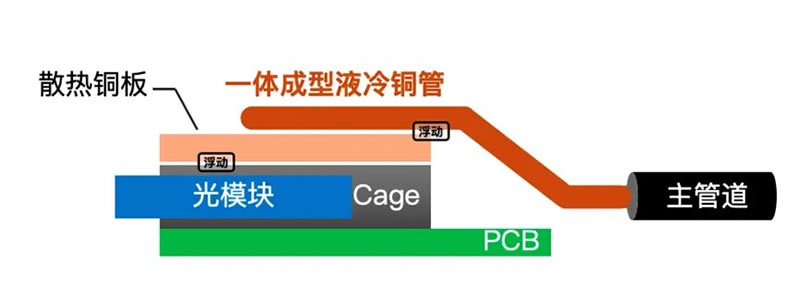

- 一体式浮动冷板（直接）：冷板直接贴模块，浮动结构补偿插拔公差。优点：路径短、效率高，适配1.6T；缺点：浮动机构需长期可靠性验证。


② 直插式液冷（下一代可插拔主流）

- 冷板集成在模块本体，配微型快接接头，插入时电气+液冷同步盲配，消除干接触热阻。优点：散热效率最高、即插即冷，适配3.2T+；缺点：微型接头供应链少、成本高。

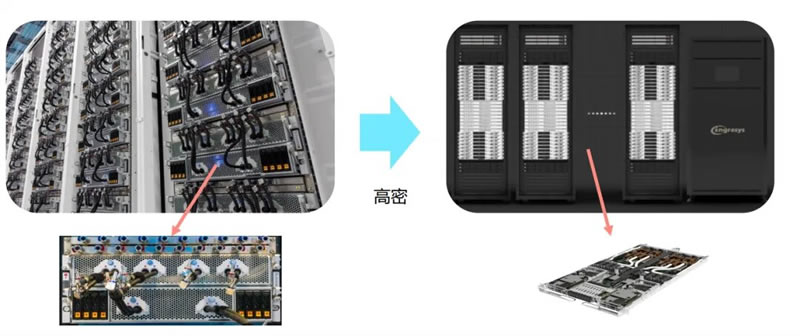

③ 浸没式液冷（整机柜级）

- 单相浸没：模块浸在介电流体中，靠显热+强制对流散热；优点：均匀散热、PUE≈1.09；缺点：需密封、维护复杂。

- 两相浸没：用低沸点氟化液（如FC-72），靠相变潜热吸热、冷凝回流；优点：近乎恒温、温差±1.5℃、PUE≈1.02；缺点：成本高、专用设计。

④ CPO集成式液冷（未来方向）

- 光引擎与交换芯片共封装，内置微流道/冷板，热源统一散热；优点：热预算共享、适配1.6T/3.2T；缺点：设计复杂、良率低、成本高。

总的来说：热管冷板，中高功耗用浮动冷板，超高速用直插式，整机柜用浸没式，CPO走集成微流道。

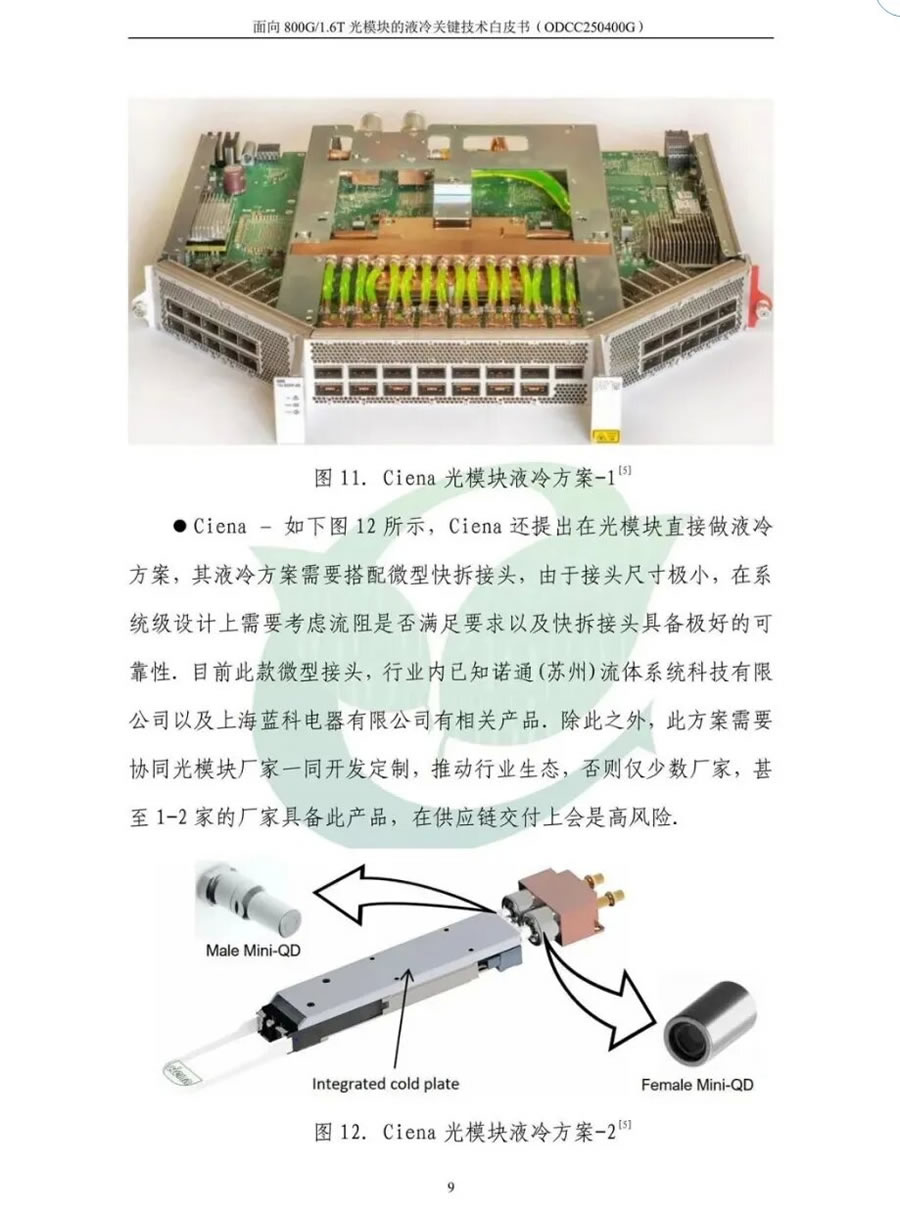

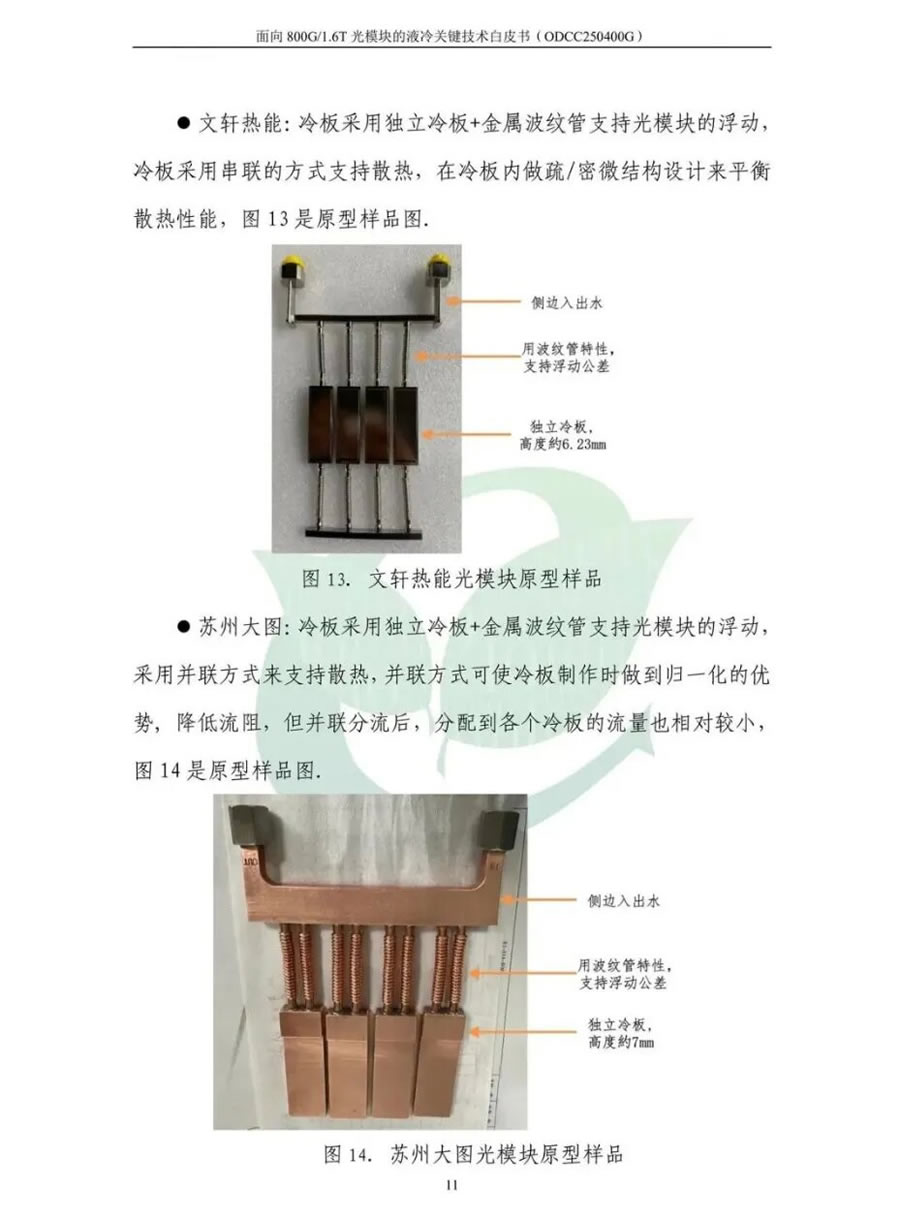

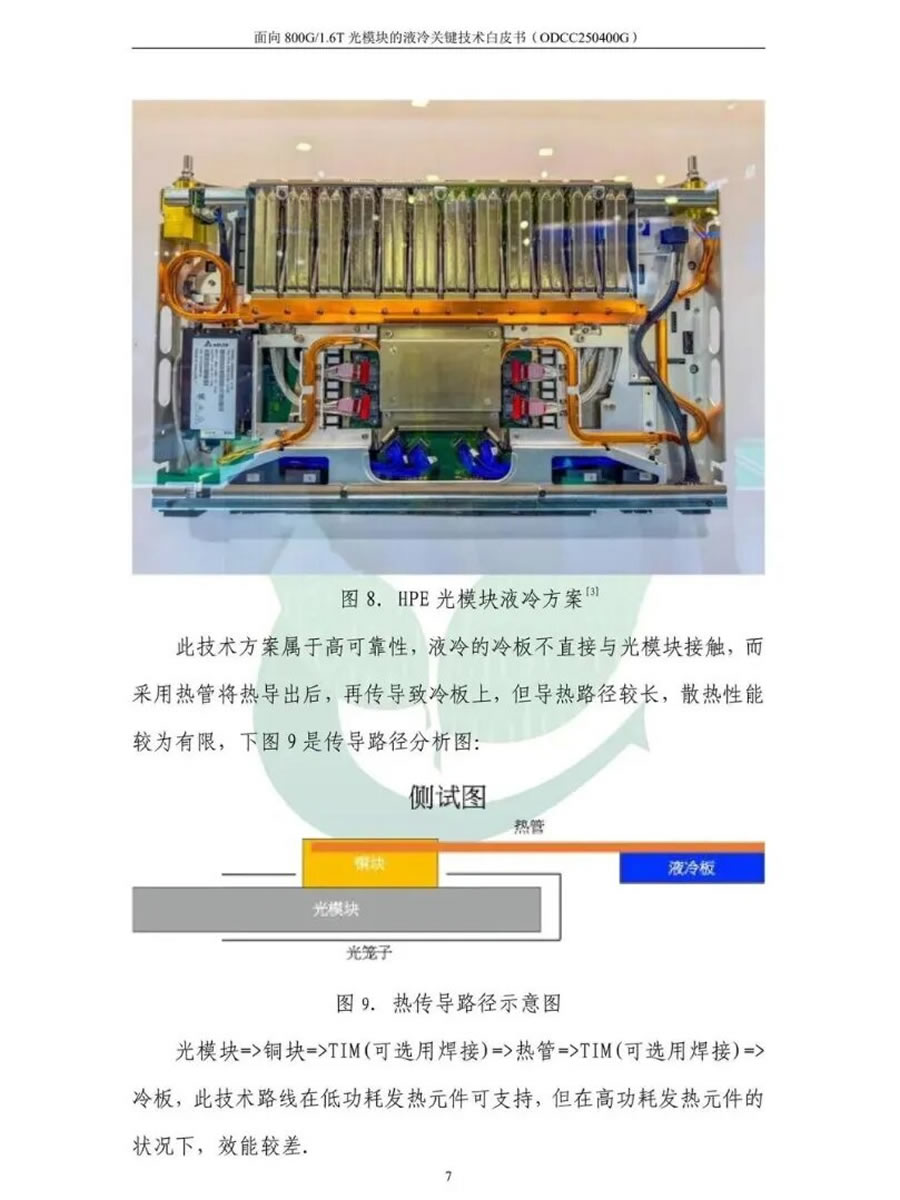

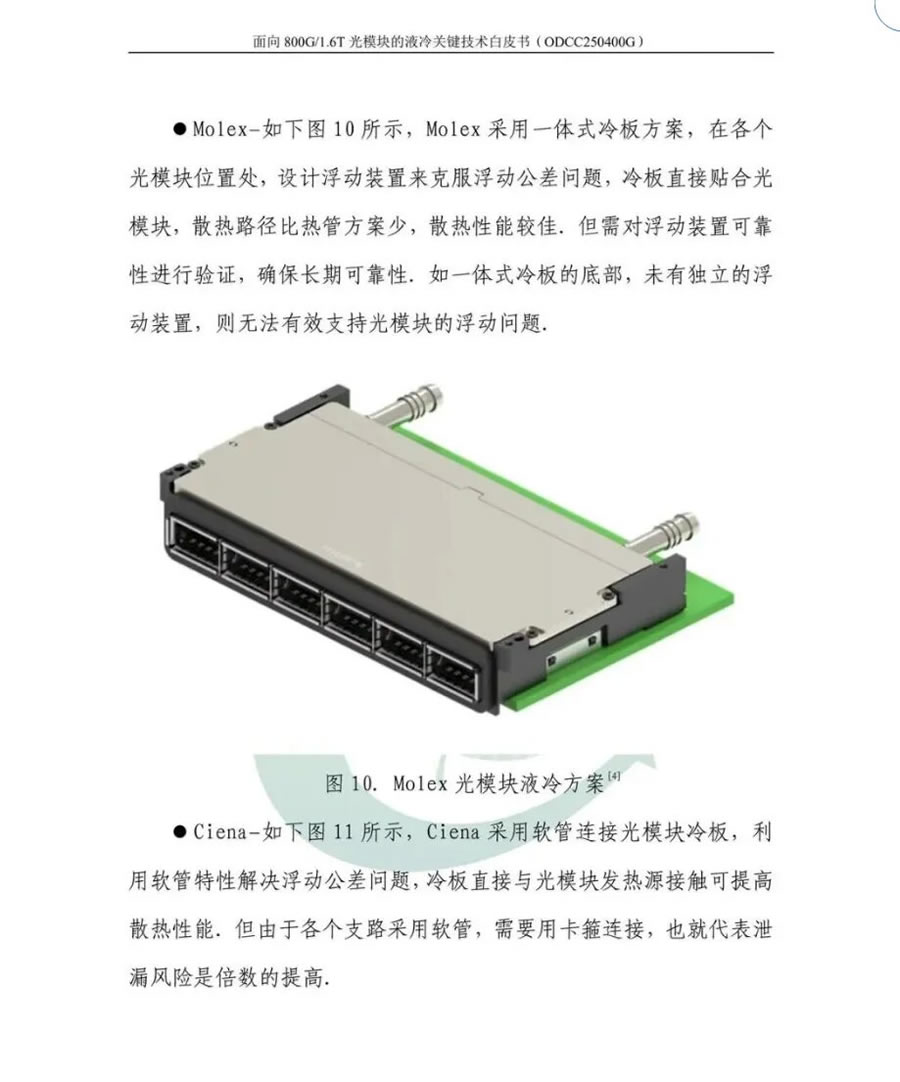

04.一些光模块液冷案例（来源ODCC）
