数据中心 CDU（Coolant Distribution Unit，冷却液分配单元）阀门及板式换热器解决方案
Data Center CDU (Coolant Distribution Unit) Valve & Plate Heat Exchanger Solutions
Mar 20, 2026 By Hansen

数据中心 CDU（Coolant Distribution Unit，冷却液分配单元），它是液冷系统的核心控制与冷量调度中枢，在高密度 AI / 超算场景中不可或缺。

CDU 是连接一次侧基础设施冷源（冷水机组、冷却塔、干冷器）与二次侧 IT 设备液冷回路的隔离式中转设备，实现介质分离、精确控温 / 控流 / 控压，避免冷凝与水质污染风险；在风冷效率不足（单机柜 > 30kW）的场景中，是提升密度、降低 PUE 的关键。

核心组成与工作流程
关键部件：板式 / 管式换热器（液 - 液隔离换热，主流为板式）、变频循环泵、电动调节阀、精密传感器（温度 / 压力 / 流量 / 液位）、PLC 控制系统、过滤 / 除气 / 补水模块、泄漏检测

标准流程
一次侧冷源供水进入换热器 → 与吸热升温的二次侧冷却液（如乙二醇溶液、专用氟化液）进行无混合换热 → 二次侧被降温后由泵压入服务器冷板 / 浸没槽 → 吸热后回流 CDU 再次冷却；同时系统维持二次侧温度高于机房露点，杜绝凝露。

核心性能指标与选型要点

核心性能指标与选型要点
冷却能力（kW）、供液温度（通常 18–25℃，高于露点 2–3℃）、流量 / 压力稳定性、换热温差（越小越优）；
冗余配置：泵、电源 n+1，支持在线维护；
能效与控制：变频泵 + AI 动态调节，PUE 可至 1.1 以下；支持 Modbus、BACnet、SNMP 远程监控；
水质与安全：过滤精度、缓蚀处理、泄漏自动关断、绝缘介质（直接液冷必备）。

应用价值与趋势
解耦冷源与 IT 回路，避免直接供液的腐蚀 / 结垢 / 泄漏风险；
支撑 H100 等 GPU 的超高密度部署（单机柜 40–80kW）；
发展方向：模块化（50–100kW 基础模块并联）、一体化预制（工厂集成，现场 4 小时快速安装）、浸没专用 CDU、更低能耗的自然冷却耦合方案。

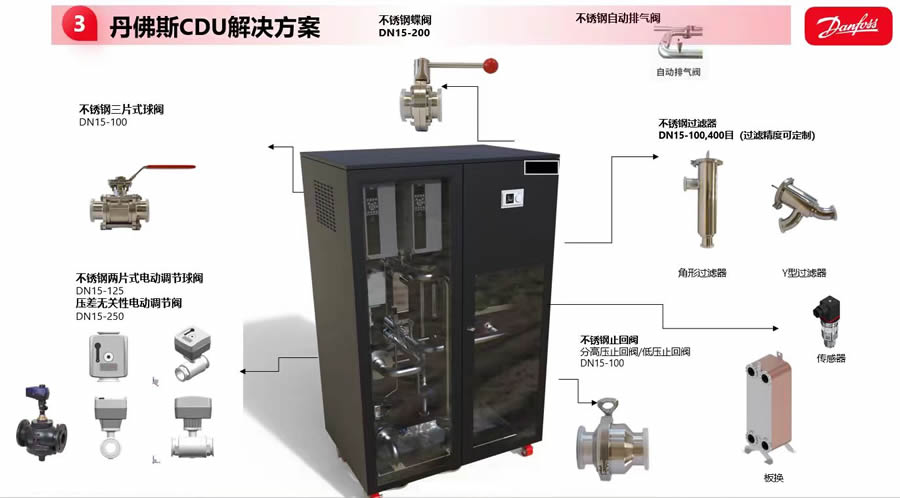

液冷CDU用不锈钢电动调节球阀是一种专为数据中心冷却系统设计的精密控制阀，其阀体采用304不锈钢以耐受乙二醇溶液、去离子水等冷却介质 通过卡箍连接与管道链接；它具备等百分比流量特性与快速执行能力，精确调节一次侧冷水量以实现二次侧供液温度稳定；同时该阀门执行器通过10万次寿命测试、IP54高防护等级及断电保持功能(断电状态可选全开和保持)，保障7X24小时连续运行，是承载精准温控与系统可靠性的核心执行部件。

CHS-09系列是一款不锈钢过滤器，是一种用于系统的过滤设备，它以不锈钢为主要材质，具有良好的耐腐蚀性和结构稳定性，能有效过滤液体中的杂质，保证系统的正常运行。分为Y型和角形两种结构形式。不锈钢过滤器通过内置滤芯对液体中的杂质进行物理拦截。当含杂质的冷却液体通过过滤器时，杂质被截留在滤芯表面或内部，洁净的液体从出口排出。

全不锈钢止回阀。可提供快夹式连接。且可以根据卡箍的类型，灵活的选择低压卡箍或高压卡箍。CHS-111:不锈钢快夹止回阀(重载卡箍）CHS-113:不锈钢快夹止回阀(低压卡箍）适配压力等级PN10；公称直径覆DN15~DN100；全范围，适配不同流量的管路场景。材质选择上，通体采用优质不锈钢，兼具高强度力学性能与优异耐腐蚀性，可长期耐受介质侵蚀，延长产品使用寿命。内部粗糙度<0.8μm，有效减少介质附着，降低微生物腐蚀风险，同时减小摩擦损耗，外观更显精密质感。外部粗糙度<1.6um，表面细腻平整。适用于去离子水，50%乙二醇，25%丙二醇介质。

CHS-08 是一款不锈钢两片式快夹蝶阀，适配 PN10 压力等级与DN15- 200 通径，提供快夹、对夹式等多元连接方式，涵盖两片式、三片单夹式结构，满足多样化安装需求。材质与工艺严苛：优质不锈钢锻造阀体，内部粗糙度≤0.8μm，减少介质附着，降低微生物腐蚀与摩擦损耗；外部粗糙度≤1.8μm，外观精密美观。气密性、液体密封试验，耐腐性实验，性能安全可靠。结构设计：阀板与阀杆采用热锻一体式成型，消除连接间隙，大幅降低漏液风险；阀座选用优质 EPDM 材质，实现严格零泄露。快夹接口适配标准规格，安装兼容性
强；手柄配备定位锁，清晰标识全开 / 全关位置，操作精准可控，适配用于去离子水，50%乙二醇，25%丙二醇介质。

CHS-083系列是一款三片式不锈钢焊接蝶阀，是一种高性能流体控制元件，采用左阀体、中阀体、右阀体的三片式结构，两端与管道对焊连接，中间阀体可通过螺栓拆卸，便于内部密封件更换、阀芯清洗，适配系统的维护需求。三片式焊接蝶阀的单边维护指的是：在管道系统不拆卸、不割管的情况下，维护时只需要关闭阀门，拆卸所需维护侧的法兰，实现单边检修。

CHS-07 是一款手动全不锈钢球阀。可提供快夹式连接。此款球阀无需拆除整个阀门，仅需松开阀体螺丝即可快速进行在线维护，大幅减轻维修工作量。日常维护中，可便捷更换 PTFE 阀座、球芯及填料函；若阀体因微生物、杂质堵塞，拆卸阀体即可深度清洗阀球，维护效率大大提升。性能上，采用全通道流道设计，流阻极小且流通能力强劲，介质输送更高效。密封可靠性尤为突出：7道上密封系统严防外漏；阀球搭载进口高强度PTFE材质，彻底杜绝内漏隐患。材质与工艺同样严苛：优质不锈钢阀体，内部粗糙度<0.8μm，有效减少介质附着，降低微生物腐蚀风险，同时减小摩擦损耗，外观更显精密质感。额外配备限位装置与锁定装置，操作安全更可控，适用于去离子水，50%乙二醇，25%丙二醇介质。

CDU（冷却液分配单元）正从液冷系统的 “基础组件” 升级为 “能效与算力调度中枢”，核心趋势可概括为高效化、模块化、智能化、集成化、绿色化，并伴随标准化与全球化供应链重构。

核心趋势总览
市场：2026 年为规模化元年，全球 CDU 市场 2032 年预计突破 44 亿美元，CAGR 约 18.5%；中国份额持续提升，成为技术与产业高地。
技术：架构向 L2L（液 - 液）深度迁移，板式换热器与高效阀门成标配；AI 预测性调优成为标配。
形态：从分散设备走向 “一体式机柜” 与 “预制化模块”，改造与新建双线并行。

五大核心趋势详解

1. 高效换热与架构升级：L2L 主导，换热器与阀门成核心
架构迁移：CDU 架构全面从 L2A（液 - 空）转向 L2L（液 - 液），室外干冷器被板式换热器取代，换热效率与温控精度显著提升。
部件升级：高性能板式换热器（PHE）成为标配，追求更小换热温差与更高耐蚀性；电动调节阀与快插接头向高压、高密封、快拆方向演进，适配单机柜 80–220kW 高密场景。
性能指标：一次侧 / 二次侧温差缩小至 2–3℃，供液温度精准控制在 18–25℃（高于露点 2–3℃），杜绝凝露风险。

2. 模块化与预制化：快速部署，适配改造与新建
产品形态：推行标准化接口 + 模块并联设计，单模块 50–100kW，按需组合扩容；推出 “一体式液冷机柜”，集成泵组、储液、过滤、控制，现场快速安装。
交付周期：预制化 CDU 使项目交付周期缩短 60%，改造场景可实现 “即插即用”，适配老旧机房无冷水系统改造。
部署场景：In-row（行级，1–3MW）与 In-rack（机架级，30–80kW）双线并行，分别支撑超大规模数据中心与边缘节点。

3. 智能化与预测性维护：从 “温控” 到 “智控中枢”
智能控制：内置高精度传感器（温度 / 压力 / 流量 / 泄漏），结合 AI 算法预测热负载波动，动态调节泵频与阀门开度，实现能效最优。
系统协同：与数据中心 BMS/DCIM 平台深度打通，支持 Modbus、SNMP 远程监控，故障预警与远程运维能力成为核心竞争力。
维护模式：从 “定期检修” 转向预测性维护，提前识别泵体磨损、阀门卡滞、管路堵塞等隐患，降低非计划停机。

4. 集成化与功能融合：一机多能，简化机房布局
功能融合：CDU 与表冷器、风机等模块集成，实现液冷分配 + 机房空冷双功能，减少机房空调数量，简化风道与管路布局。
冗余设计：泵、电源、控制模块全面采用n+1 冗余，支持在线热插拔维护，提升高可靠场景（如超算、金融核心）的运行稳定性。
空间优化：紧凑化设计适配高密度机房，减少占地面积与管道压降，降低整体 PUE 至 1.1 以下。

5. 绿色低碳与供应链：低碳材料，国产替代加速
绿色设计：采用耐腐蚀合金与高分子环保材料，延长设备寿命至 10 年以上；耦合园区级余热回收，提升能源利用率。
供应链：核心部件（变频泵、高性能换热器、精密传感器）国产替代提速，降低成本与交付周期；同时应对关税重构，产能向东南亚等区域布局。
政策驱动：多地将液冷纳入数据中心准入基线，PUE 监管趋严，推动 CDU 向更高能效、更低能耗方向发展。

选型与落地建议
新建高密项目：优先选择 L2L 架构的 In-row / 中央式 CDU，匹配板式换热器与变频泵，重点关注换热效率、冗余设计与智能平台兼容性。
老旧机房改造：选用 L2A 架构的模块化 CDU，无需新增冷水系统，快速部署以提升单机柜密度至 50–100kW。
边缘场景：采用 In-rack 嵌入式 CDU，就近散热降低压降，兼顾部署灵活性与运维便捷性。
